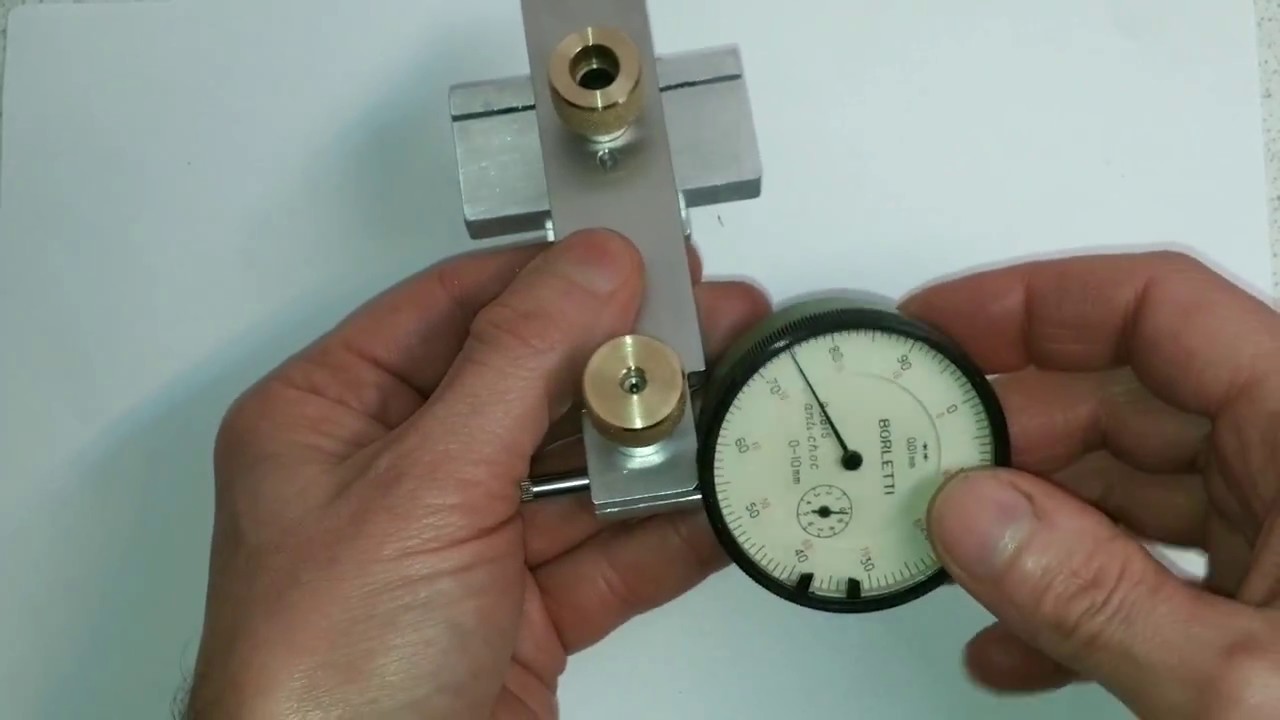

Realizzazione di un supporto per comparatore con braccio tastatore. Il supporto è realizzato in materiale di acciaio C40, ed è costituto di vari componenti. L‘elemento principale è un braccio di forma a mezzaluna delle dimensioni di 8X15 mm, con un arco del raggio di 40 mm. All'estremità vi sono due fori da 6 mm, i quali hanno una svasatura di 45° con un invito iniziale di 13 mm. Queste sedi ospiteranno nella parte superiore, un supporto di fissaggio e nella parte inferiore, un morsetto a trazione. Questi due elementi sono dotati di due attacchi conici, per consentire la rotazione e due prigionieri da M6 per essere inseriti nelle sedi, due volantini da 25 mm di diametro assicurano l’accoppiamento. Il campo d’impiego di questo supporto è nella misurazione con il comparatore tastatore, nei centraggi e allineamenti di pezzi sotto la fresa.
In basso il link per scaricare i disegni.


Link: https://drive.google.com/drive/folder...
