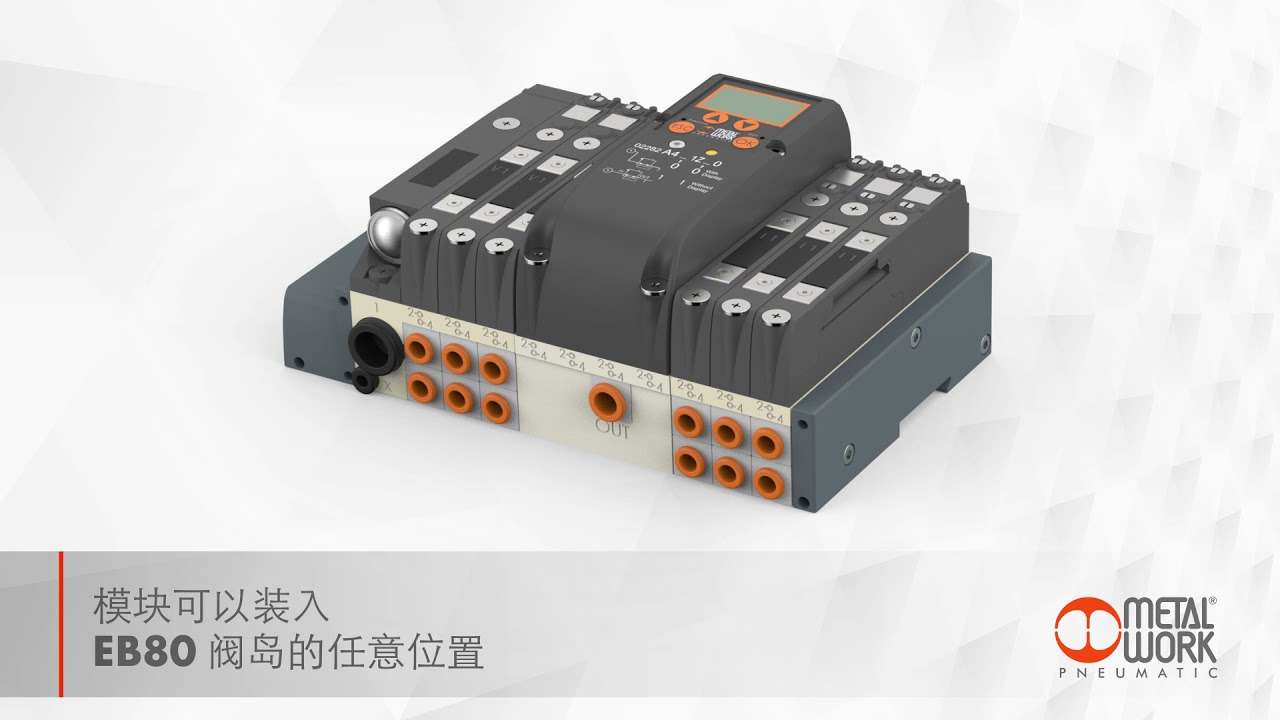

随着阀岛集成型比例调压阀的推出，EB80系列阀岛的功能又得到了进一步的完善。

该产品保留了 EB80 的模块化和灵活性特性，使得拆装十分便捷。

从尺寸上看，该产品要占据一个 4 位底座的空间，因此一个阀岛最多可以插装 16 个这样的产品。



从功能上看，该产品有两个版本：

● 版本一，用于“局部”调节，只对该模块的压力输出口进行精确调控。

● 版本二，用于“片区”调节，凡是安装在调压阀右侧的所有产品，其压力都在调节范围内。

版本一通常用于单个元件或系统的一个分支，能很好地控制气流压力。版本二适合从某点开始，调节阀岛内所有阀门的压力。

从控制的角度来看，两个版本均适用于总线型阀岛 和 多针型阀岛。总线型阀岛通过总线模块进行控制，而多针型阀岛，模块上会配备 M12 接口，用于电气通信。以下是总线型阀岛所支持的总线类型：

● Profinet IO

● Profibus DP

● IO-Link 32 输入+32 输出

● IO -Link 64 输出

● CANopen

● EtherNet/IP

与其他 Metal Work 电控比例阀一样，该产品也有两种形式供选择：

● 形式1：带显示屏和手动按钮

● 形式2：不带显示屏（用于远程控制）

与 EB80 系列其他产品一样，该产品的识别部分（符号、产品代码）和操作部分（按钮等）都从上方可见（与底座相关的上部区域）；在底座的背面，相对于各个输出口，还印有底座的内部气路图；若配备了M12接口，则背面还会标记出各个引脚的功能。

该产品具有 IP65 防护等级 ：但为了不损失精度，每个调压阀都配备了一个内部过压补偿系统。
