Скачать или смотреть 1.1 Устройство цепи питания MacBook (разъем блока питания)

Аналогичная видео статья: www.macplus.ru/info/tipovye-polomki-apple/tipovye-polomki-macbook/shema-pitaniya-macbook-air-a1237.html

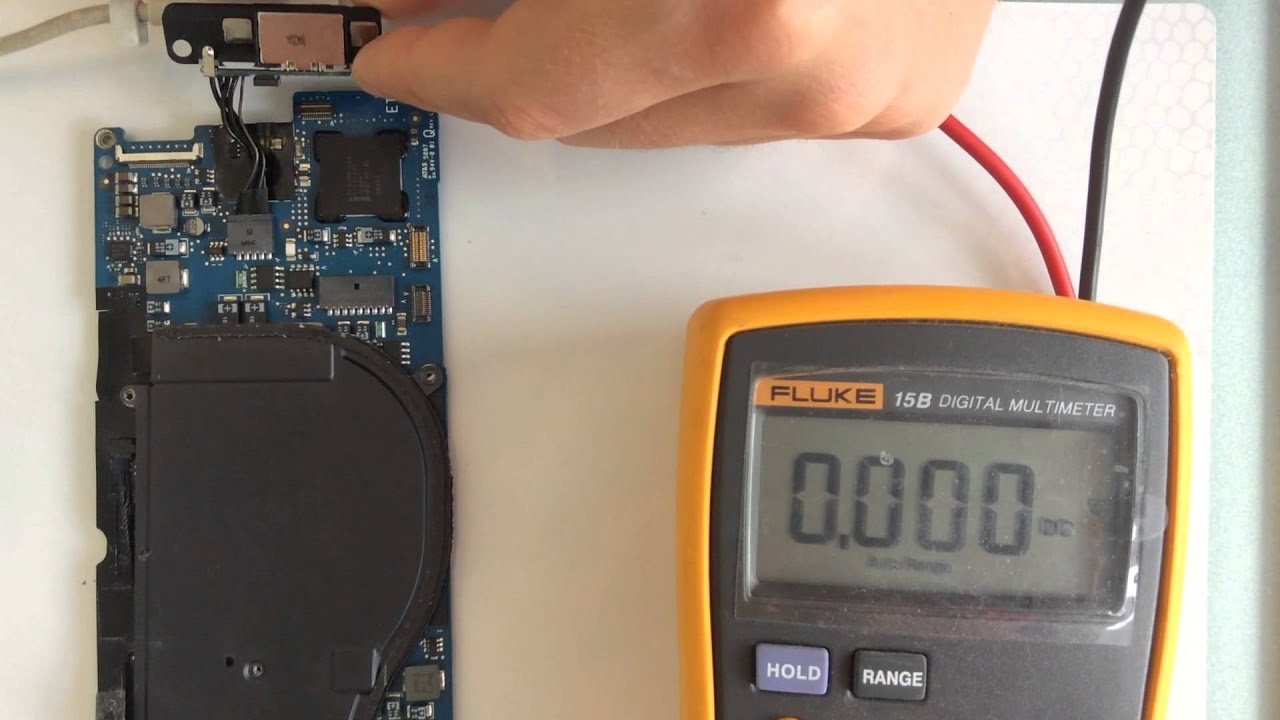

Устройство цепи питания материнской платы MacBook (на примере MacBook Air A1237, 820-2179). Рассмотрен первый этап схемы питания MacBook (шина питания PP18V5_DCIN). Показано как найти интересующие вас элементы на общей схеме. Рассмотрены основы работы с программой "Board View", которая позволяет найти элементы на плате и, что не менее важно, показать все элементы на определенной цепи питания. На видео показаны основные принципы диагностики простейших радиоэлементов (предохранителя, конденсатора, резистора и диода) при помощи мультиметра. Так же показано, как измерить напряжение на включенной плате на этих элементах. Вставки про диагностику элементов упрощенные, даны для общего понимания. Видео не для специалистов по ремонту, а для начинающих мастеров, которые понимают, что такое конденсатор и резистор, но не могут выполнить ремонт неисправных материнских плат MacBook, потому что не знают с чего начать.

Программа "Board View” выложена в нашей группе Вконтакте (vk.com/macplus), там же лежит схема, которую использовали в видео.
