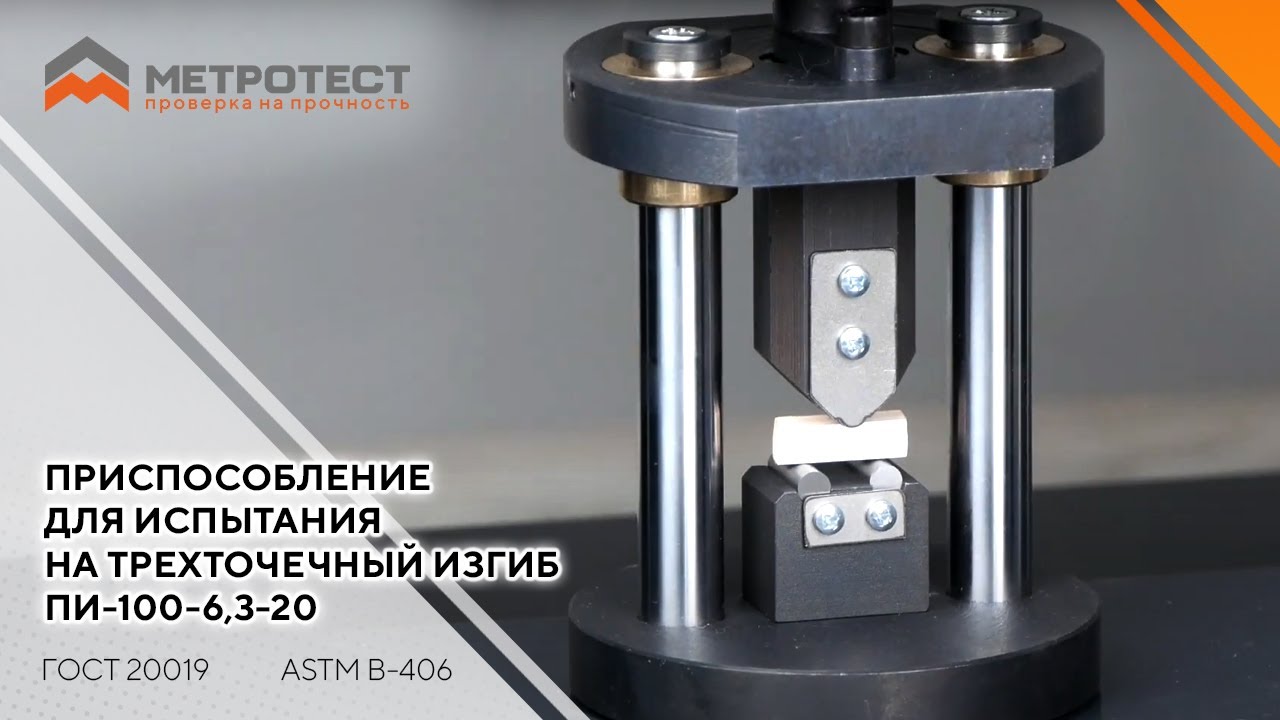

Скачать или смотреть Приспособление для испытания на трехточечный изгиб ПИ-100-6,3-20

Приспособление на трехточечный изгиб ПИ-100-6,3-20 предназначен для определения предела прочности при поперечном изгибе в соответствии с ГОСТ 20019, ASTM B-406.
Приспособление предназначено для использования на испытательных машинах типа РЭМ-100.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальное расчетное усилие, не более 100 кН
Диаметр переходника Ø20 мм
Расстояние между роликами опор 14 мм
Диаметр ролика Ø6,35 мм
Ход ножа 14 мм
Диаметр пяты Ø22 мм
Толщина образца 5±0,25 мм
Ширина образца 6,25±0,25 мм
Минимальная длина образца 19 мм
Габаритные размеры приспособления, не более:
диаметр 100 мм
высота 150 мм
Масса приспособления, не более 3,2 кг
