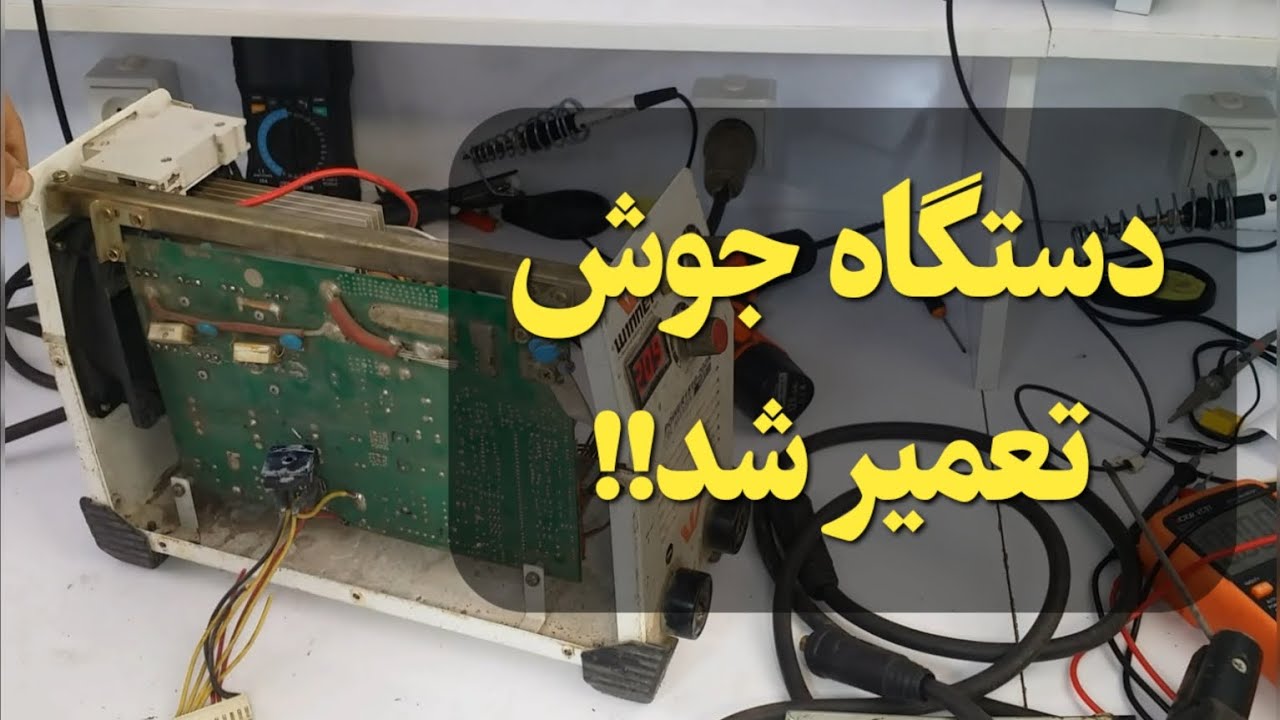

Скачать или смотреть تعمیر دستگاه جوش‌کاری | مقایسه دستگاه‌جوش با تغذیه سوئیچینگ | CT, Pulse transformer, shunt resistor

تعمیر تخصصی دستگاه جوش: تفاوت‌های کلیدی با منابع تغذیه!
در این ویدئو صفر تا صد تعمیر یک دستگاه جوش را بررسی می‌کنیم و سراغ قطعات حیاتی مثل Pulse Transformer، CT و Shunt می‌رویم. اگر می‌خواهید بدانید فرق ساختاری دستگاه جوش با منبع تغذیه سوئیچینگ چیست، این ویدئو برای شماست.

Pulse Transformer (تحریک گیت)

​Current Transformer (کنترل جریان)
​Shunt Resistor

توضیح مختصر هم درباره تفاوت دستگاه جوش با تغذیه سوئیچینگ:
اصلی‌ترین تفاوت این دو در هدف خروجی و نوع کنترل بازخورد آن‌هاست.
در حالی که هر دو از تکنولوژی سوئیچینگ (PWM) استفاده می‌کنند، اما رفتار کاملاً متفاوتی دارند:


۱. منبع تغذیه سوئیچینگ (CV - ولتاژ ثابت)

​یک منبع تغذیه معمولی (مثل پاور کامپیوتر یا آداپتور لپ‌تاپ) طوری طراحی شده که ولتاژ خروجی را ثابت نگه دارد.
​اگر مصرف‌کننده جریان بیشتری بکشد، مدار کنترل تلاش می‌کند ولتاژ افت نکند.
​در واقع هدف این است که مثلاً همیشه 12V فیکس داشته باشید.


۲. دستگاه جوش اینورتر (CC - جریان ثابت)

​دستگاه جوش دقیقاً برعکس عمل می‌کند؛ این دستگاه یک منبع جریان ثابت است.
​در هنگام جوشکاری، وقتی الکترود به قطعه کار نزدیک یا دور می‌شود، ولتاژ به شدت تغییر می‌کند (حتی به نزدیکی صفر می‌رسد)، اما دستگاه باید جریان (Amperage) را ثابت نگه دارد تا قوس الکتریکی قطع نشود یا الکترود نچسبد.

​اینجاست که نقش قطعاتی که در ویدئو گفتیم حیاتی می‌شه:

​CT (ترانس جریان):
لحظه به لحظه جریان بالا را حس می‌کند و به بخش کنترل خبر می‌دهد.

​Shunt (شانت):
برای اندازه‌گیری دقیق جریان خروجی در مقیاس بالا استفاده می‌شود تا مدار بفهمد آیا همان جریانی که کاربر تنظیم کرده (مثلاً ۱۰۰ آمپر) در حال تحویل است یا خیر.

به زبان ساده:
اگر خروجی یک منبع تغذیه سوئیچینگ معمولی را اتصال کوتاه کنید، یا می‌سوزد یا پروتکت می‌کند (خاموش می‌شود) اما دستگاه جوش طراحی شده تا در حالت اتصال کوتاه (لحظه برخورد الکترود) کار کند و جریان را کنترل کند.
