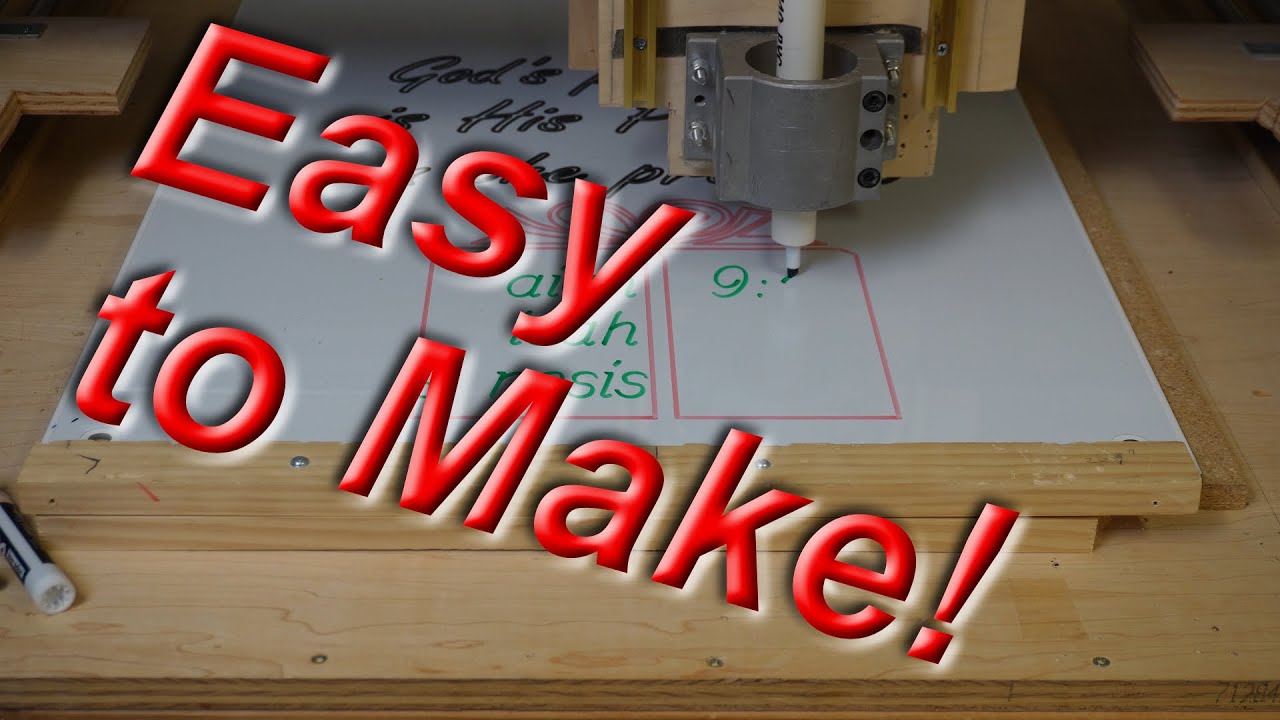

В этом видео рассказывается, как сделать ПРОСТОЙ и НЕДОРОГОЙ шаблон для рисования на белой доске с помощью маркеров для вашего станка с ЧПУ, или демонстрируется его работа. Этот шаблон позволит вам создавать высококачественные текстовые и графические (SVG) вывески на белой доске (используя собственное программное обеспечение CAD для ЧПУ). Шаблон чрезвычайно прост в изготовлении и позволяет быстро менять маркеры для смены цвета. Стоимость материалов составляет менее 5 долларов (не считая белой доски и маркеров), изготовление занимает около 30 минут, и он совместим с большинством станков с ЧПУ с минимальными доработками (внешний диаметр деревянного диска). Вы также можете заменить маркеры для белой доски на большие перманентные маркеры для рисования на картоне, чтобы получить более долговечную вывеску. Если вам понравилось то, чем я поделился в этом видео, пожалуйста, поставьте лайк (подпишитесь на мой канал simplifycnc, если вы еще этого не сделали) и оставьте комментарий. Спасибо!
Как использовать приспособление:
Установите приспособление для маркера на ваш станок с ЧПУ (как показано на видео), а затем используйте собственное программное обеспечение CAD для создания векторного дизайна (текст или SVG). Затем выберите векторы, для которых вы хотите создать траекторию инструмента, и создайте траекторию инструмента в виде линии по профилю (возможно, вам понадобится фреза диаметром 1/8 дюйма в качестве замены наконечника маркера, даже если мы никогда не будем использовать фрезерный станок или шпиндель). Установите глубину резания максимум на 2 мм (один проход)). Выберите только ту часть рисунка, которая связана с определенным цветом, и сохраните ее как отдельную траекторию инструмента. Затем выберите следующую часть векторного рисунка для следующего цвета, создайте новую траекторию инструмента и продолжайте сохранять и называть каждую траекторию инструмента, добавляя цвет в заголовок. Сохраните все траектории инструмента как отдельные файлы ЧПУ. Когда будете готовы начать рисовать, поместите доску на станину станка с ЧПУ (при необходимости закрепите скотчем) и обнулите положение маркера так, чтобы его наконечник едва касался поверхности доски. Обнулите также оси X и Y. Далее загрузите траекторию движения инструмента для этого цвета в программное обеспечение вашего ЧПУ и запустите обработку. Когда эта задача будет завершена (и ваш ЧПУ остановлен), поднимите ось Z с помощью джойстика, удалите маркер и замените его новым цветом (как показано на видео). Обнулите кончик нового маркера относительно поверхности доски (используя джойстик), загрузите следующую траекторию движения инструмента в программное обеспечение ЧПУ и запустите обработку. Повторяйте, пока не будут использованы все цвета и дизайн не будет завершен.
Вероятно, вы сможете значительно увеличить скорость подачи (выше скорости, которую вы обычно используете при резке фрезой ЧПУ — особенно фрезой диаметром 1/8 дюйма) без потери шагов. Поскольку ваш фрезерный станок/шпиндель НИКОГДА не должен быть включен или подключен к электросети при использовании этого приспособления, скорость подачи для большинства станков часто может быть намного выше, чем при обработке древесины фрезой ЧПУ. Отрегулируйте скорость в соответствии с вашим конкретным ЧПУ (я использовал свое приспособление ЧПУ для доски со скоростью 150 дюймов/мин). Для некоторых ЧПУ это может быть слишком быстро. Если ваша белая доска легкая, вам также может понадобиться закрепить ее синей малярной лентой, чтобы она не скользила при рисовании.
Предупреждение о безопасности:
Как всегда, используйте информацию, представленную в этом видео, на свой страх и риск. Я не могу, не буду и не могу подробно рассказывать обо всех опасностях, которые могут возникнуть при сборке этого приспособления или о том, как оно может взаимодействовать с вашим конкретным станком с ЧПУ. Вы несете полную ответственность за обеспечение своей безопасности при сборке и использовании этого приспособления, а также за любой ущерб, который может быть нанесен вашему станку с ЧПУ. Если вы не обладаете достаточной квалификацией для оценки и устранения всех рисков, связанных с безопасностью/станком с ЧПУ, обратитесь за помощью к специалисту, прежде чем продолжить. Также обязательно надевайте защитные очки, всегда отключайте питание шпинделя и фрезерного станка при использовании приспособления и меняйте маркеры только тогда, когда станок с ЧПУ полностью остановлен (и никакая работа не выполняется). Соблюдайте ту же осторожность при использовании этого приспособления на вашем станке с ЧПУ, что и при использовании сверла. Приятного использования.
