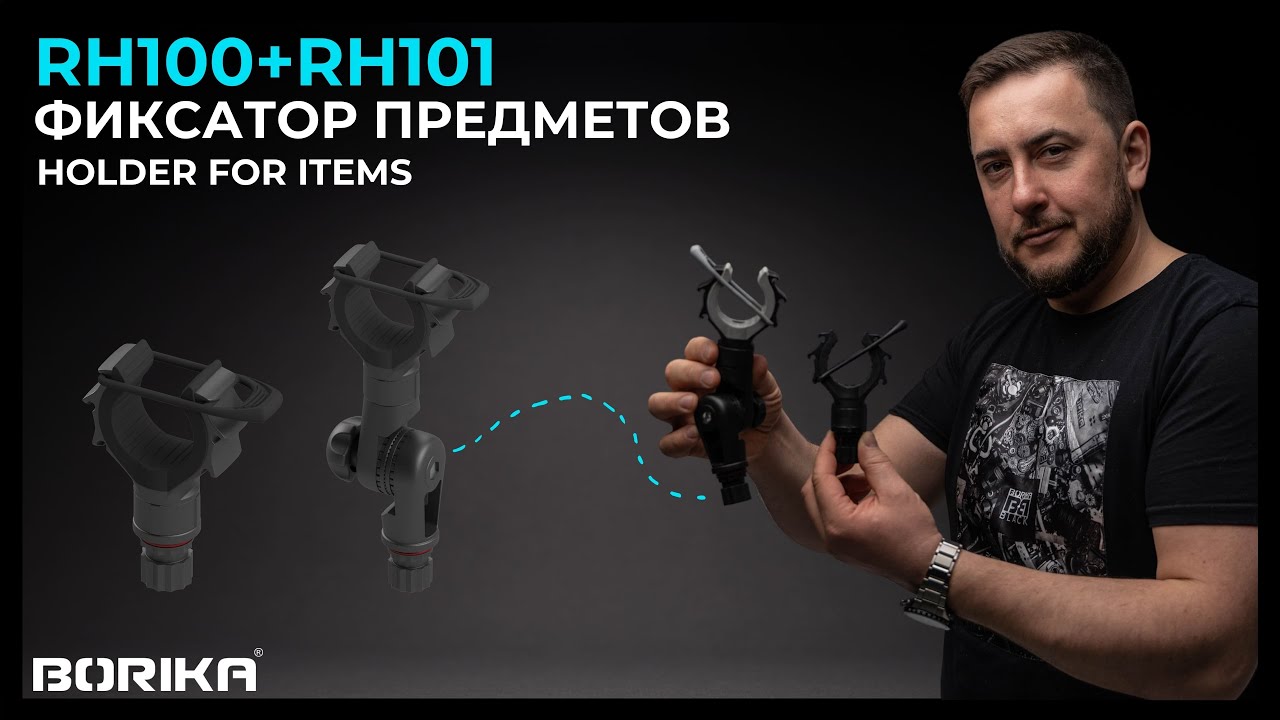

◾️ Rh101

Swivel-Tilt Holder with Elastic Clip for Securing of Different Objects Ø from 15 to 50 mm

The accessory is suitable for fixing various objects with a circular cross-section with a diameter of 15 mm to 50 mm. The design includes a holder body with an elastic clamp and special external protrusions for fixing it, that is connected to a swivel-tilt adapter with a screw and nut; an inclined joint, complete with a spring and washers model Dp230 with 7.5° splines, and an adapter with 30 external splines°.

The holder together with the fixed object can be 360° rotated around the axis. The tilt position is fixed with a hex knob with inserted nut and bolt.

The main parts are made of fiberglass-reinforced polyamide, the elastic clamp is made of polyurethane. The inner part of the holder body is covered with an elastic polyurethane pad. Fasteners - of A2 grade (AISI 304) stainless steel (except for the brass nut).

Also in the BORIKA FASTen® catalog, you can find more compact analog without the tilt function - Rh100.

_


◾️ Rh101

Поворотно-нахильний тримач з еластичним притиском для предметів Ø від 15 до 50 мм

Аксесуар підходить для фіксації різних предметів круглого перетину з діаметром від 15 мм до 50 мм. Конструкція складається з корпусу тримача з еластичним притиском і спеціальними зовнішніми виступами для його фіксації, з'єднаного з поворотно-нахильним адаптером за допомогою гвинта та гайки, нахильного з'єднання, укомплектованого пружиною та шайбами моделі Dp230 зі шліцами 7,5°, та адаптера із зовнішніми шліцами 30°.

Тримач разом із зафіксованим предметом може повертатися на 360° навколо осі. Положення нахилу фіксується за допомогою шестигранної ручки зі вставленою гайкою і болта.

Основні деталі виготовлені з армованого скловолокном поліаміду, еластичний притискач - з поліуретану. Внутрішня частина корпусу тримача покрита еластичною прокладкою з поліуретану. Кріплення - з нержавіючої сталі марки А2 (крім латунної гайки M6 DIN 934).

Також у каталозі BORIKA FASTen® представлений більш компактний аналог без функції нахилу - Rh100.
