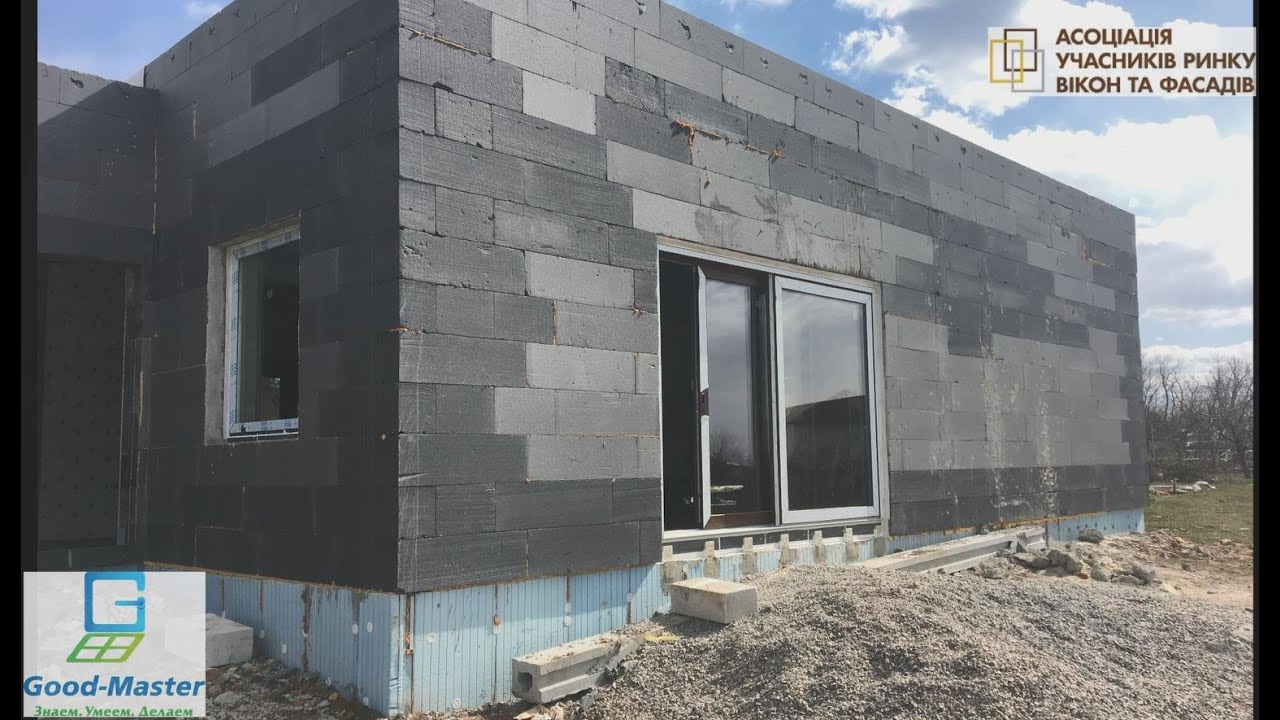

Скачать или смотреть монтаж Подъёмно Раздвижной Двери HS portal на консоли в зону утеплителя

Подъёмно раздвижные системы (HS portal) могут иметь довольно приличные габариты, таким системам под силу освобождать проём практически во всю стену. И в тоже время данные системы имеют лучшую теплоизоляцию среди раздвижных конструкций.
Вес таких конструкций так же впечатляет, в отдельных случаях может достигать до 1000 кг.

Конечно монтаж таких конструкций требует профессионализма и скрупулёзности, но кроме этого необходимо и выполнение технических условий для данного монтажа.
Как правило такие конструкции, в силу своего веса, монтируются на прочное основание и находятся в плоскости стенового материала ( кирпич, бетон, пенобетон).

Данный дом будет Энергоэффективным, проектирование и применение всех материалов и систем подбиралось именно с этим учётом. Для получения наилучших показателей по энергоэффекитвности необходимо разместить все светопрозрачные конструкции в зоне утеплителя ... с монтажом окон затруднений не было ни каких, так как использовались системные решения для выносного монтажа - Triotherm.
А вот для раздвижной системы, учитывая вес в 300 кг и необходимость применения материалов препятствующих "тепловым мостикам" (металл).
----- в основание была разработана выносная консоль с опорными элементами из пултрузионного материала
----- а по бокам и сверху - использовали квадратную трубу (замкнутого сечения) так же из пултрузионного материала.Так как проём был утеплён 50 мм полистиролом боковые и верхние консоли были полностью утоплены, что дало возможность не уменьшать габаритные размеры конструкции.
