⛳️Smardt Oil-free, Variable speed,Centrifugal Magnetic Bearings Compressor Chiller system တစ်ခုကို စတင်လေ့လာချင်း

Chiller တစ်ခုကိုစတင်လေ့လာမယ်ဆိုရင်၊ ၎င်းတွင်မဖြစ်မနေပါဝင်သော အောက်ပါအဓိက circuit (၅) ခုအကြောင်းကို သိရှိထားဖို့လိုအပ်ပါသည်။

၎င်းတို့မှာ

(၁) Chilled-water loop
(၂) Condenser water loop
(၃) Lubrication loop
(၄) Refrigeration Loop
(၅) Motor cooling system

🎯 chilled-water Loop တွင်ပါဝင်သောအစိတ်အပိုင်းများမှာ

(၁) Evaporator
(၂) Chilled-water flow switch
(၃) Chilled water Motorise valve
(၄) Air Handling Unit ( AHU )
(၅) Chilled-water pump

🎯 Condenser water Loop တွင်ပါဝင်သောအစိတ်အပိုင်းများမှာ

(၁) Condenser
(၂) Condenser water flow switch
(၃) Condenser Motorise valve
(၄) Cooling Tower
(၅) Condenser water pump

🎯 Compressor motor bearing တွေကို ချေားဆီပေးသော Lubrication Circuit တွင်ပါဝင်သောအစိတ်အပိုင်းများမှာ

(၁) Oil Tank (သို့မဟုတ်) Oil Sump
(၂) ချေားဆီတွေကို လည်ပါတ်ရန် Oil pump motor (သို့မဟုတ်) Condenser နှင့် Evaporator မှာ differential gas pressure system တစ်ခု
(၃) Oil filter
(၄) Oil pressure Transducer sensor

🎯 Refrigeration Circuit တွင်ပါဝင်သောအစိတ်အပိုင်းများမှာ

(၁) Compressor
(၂) Condenser
(၃) Expansion Valve
(၄) Evaporator

🎯 Motor cooling system တွင်ပါဝင်သောအစိတ်အပိုင်းများမှာ

(၁) Liquid refrigerant ကိုလည်ပါတ်ရန် Liquid refrigerant pump (သို့မဟုတ်) Condenser နှင့် Evaporator မှာ differential gas pressure system တစ်ခုတော့လိုအပ်ပါသည်။

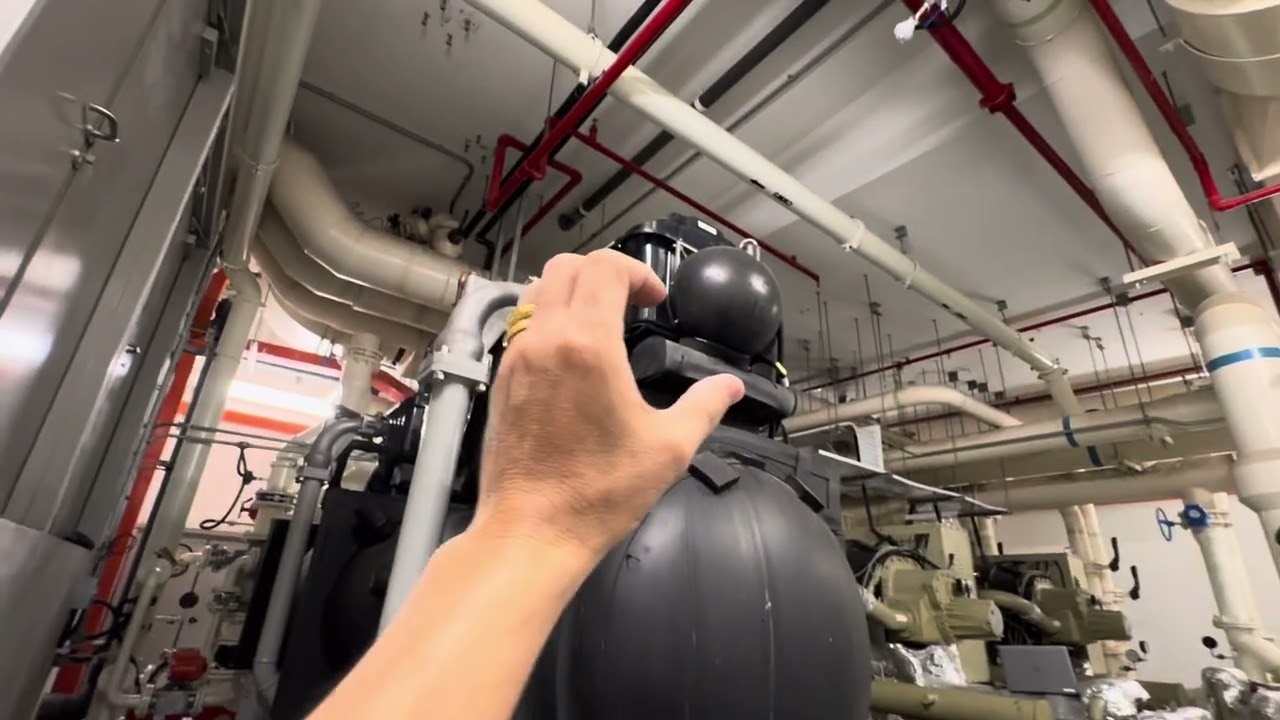

📍ကျွန်တော်အောက်က video file နှင့် YouTube Link မှာရှင်းပြထားသော Smardt water cooled Chiller လေးရဲ့ အဓိကထူးချားချက်က

(၁) Magnetic bearings and permanent magnetic motor compressor ဖြစ်လို့ Good efficiency နဲ့ quiet operation system ပါ။

(၂) Magnetic bearings ကိုသုံးထားလို့ bearing ကိုပေးရသော ချေားဆီ system မပါဝင်သော ကြောင့် Oil-Free compressor လို့ခေါ်ပါတယ်။

(၃) Danfoss Turbocor Compressor က variable speed Centrifugalcompressor အမျိုးအစားဖြစ်ပါသည်။

(၄) Centrifugal compressor အမျိုးအစားဖြစ်ပေမဲ့ Orifice Plate ကိုမသုံးပဲ Electronic expansion ကိုသုံးထားသောကြောင့် refrigerant flow control ကတော့ IGV ( Inlet Guide Vane ) ကို မသုံးပဲ Liquid Level sensor တစ်ခုနဲ့ control လုပ်ထားပါသည်။

(၅) Liquid level sensor ကိုလည်း Trane chiller လို Evaporator မှာတပ်ဆင်ထားချင်းမဟုတ်ပဲ ၊ Condenser မှာ တပ်ဆင်ထားပါသည်။

#ကိုထွန်း
