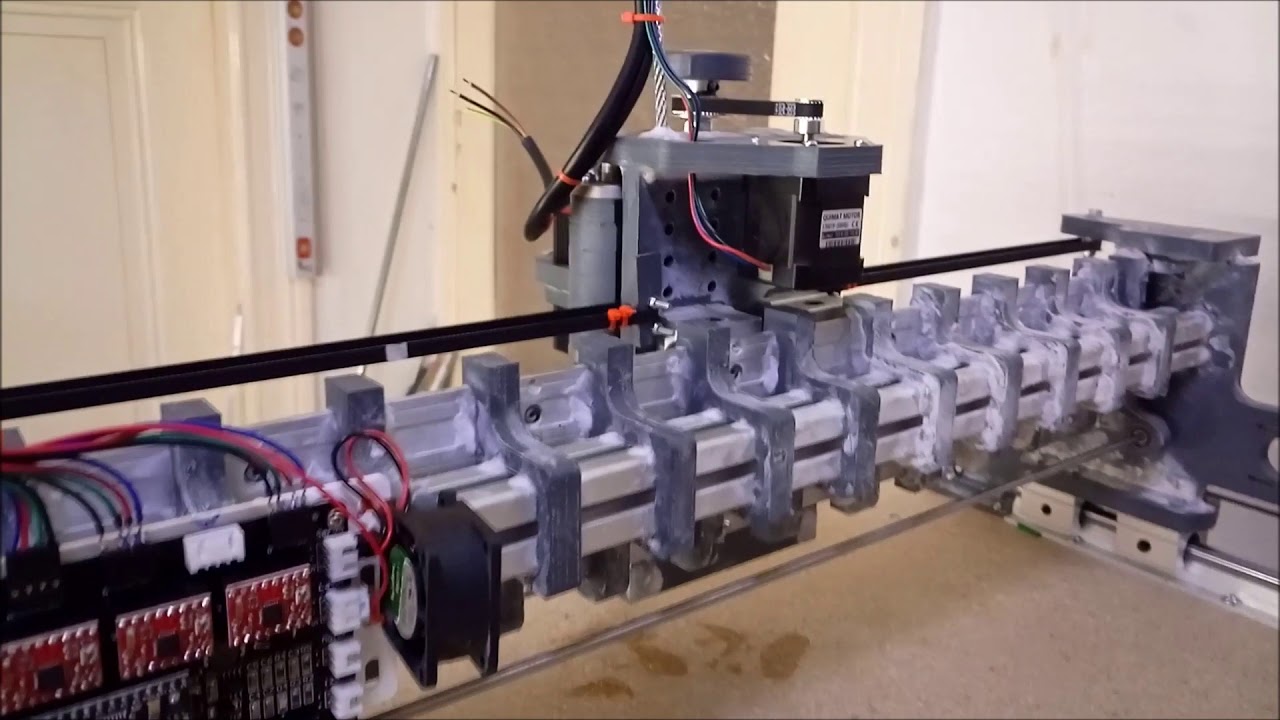

Скачать или смотреть die verkabelung der käsefräse ist fast fertig,erster funktionstest

diese cnc maschine ist komplett in meinem kopf entstanden und besteht überwiegend aus PVC und sekundenkleber (kann jeder privat nachbauen wie er mag) ,sei dabei wenn sie langsam, stück fur stück, entsteht. eine frässpindel mit 775 motor wird verwendet, sbr12 linearlager, 12mm pvc hart, gt2 riemen und scheiben, ein eistellbares netzteil und viel tüftelei finden auch ihren platz in meinen videos.eine fräse selber zu bauen ist meisst günstiger (und besser bei vergleichbarem finanziellen aufwand) wie der kauf einer solchen.wer technisches interesse hat, und spass an der sache ...immer ran, mehr als ein fehlversuch kann es nicht werden. da man(n) bekanntlich aus fehlern lernt macht man sicher nix falsch dabei ;) . modellbau ist das hobby der tausend berufe,hast du erstmal die mechanik im griff, fordert der computer, arduino und der cnc shield ihren tribut... und dann gehts an den g-code und die technischen zeichnungen... alles machbar... viel spass

kleine vorstellung der verbauten elemente:


sbr12 linearführungen
sbr12uu linearlager
775 spindel /motor 10-24v 12000 rpm
er11 werkzeugaufnahmel
mf10uu lager (z-chse)
gt2 zahnriemen + zahnriemenscheiben + umlenkrollen
12mm pvc hart platten
10mm gezogener rundstahl (rostfrei)
22mm spanplatte
kugellager 5x16 und 8x18
schrauben
kleber
lötzeug


arbeitsbereich: 510x570x25(mit 775 spindel) 510x570x60(mit china spindel)



arduino kompatibles gerät
