Добрый день Уважаемые подписчики и гости канала!

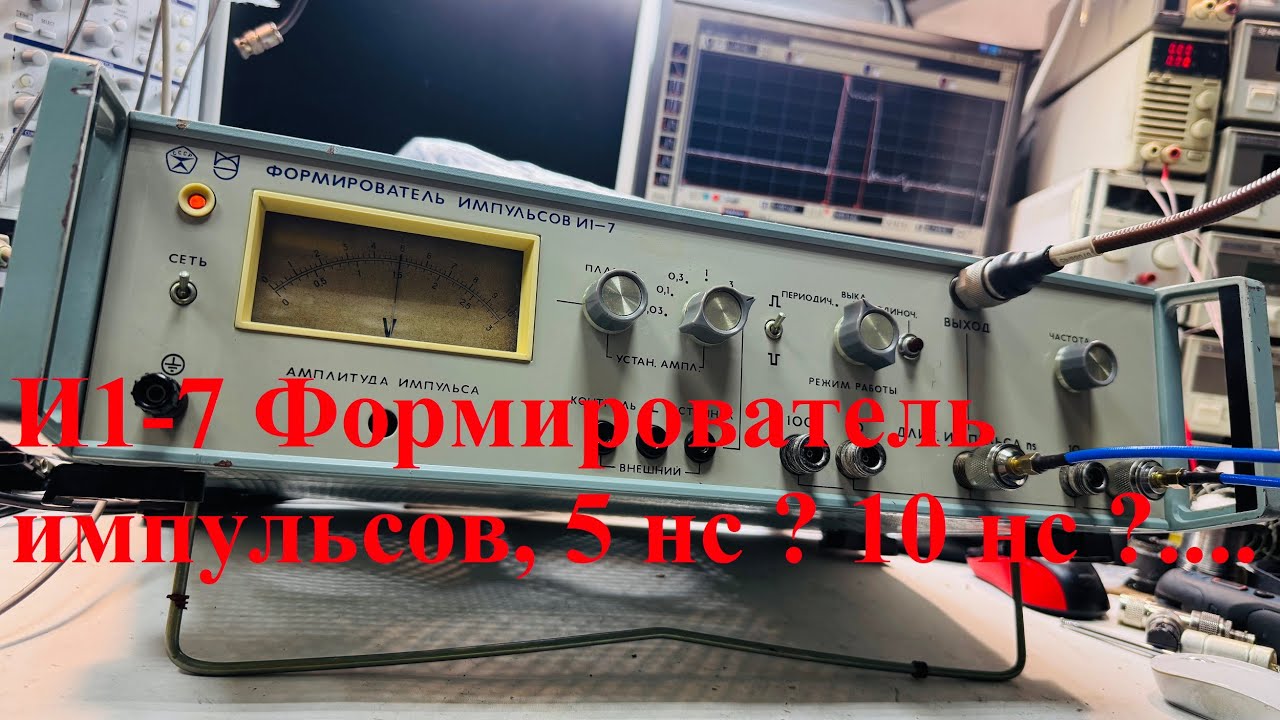

Представляю Вашему вниманию видео - по ремонту/обзору Формирователя импульсов И1-7.

ТТХ
И1-7 формирователь импульсов предназначен для формирования импульсных сигналов прецизионной амплитуды. Выдает импульсы положительной и отрицательной полярности прямоугольной и экспоненциальной формы.

Формирователи импульсов И1-7 используются в качестве источников импульсных сигналов для калибровки измерителей параметров видеоимпульсов, импульсных вольтметров и других импульсных устройств.

Технические характеристики И1-7:

Длительность:

прямоугольных импульсов - 5 нс; 10 нс; 30 нс; 0,1 мкс;

фронта импульсов - не более 0,5 нс.

Диапазон амплитуд импульсов - от 10 мВ до 10 В.

Частота следования импульсов - от 20 Гц до 100 Гц.

Пределы диапазона амплитуды импульсов - 0,03 В; 0,1 В; 1 В; 3 В; 10 В.

Диапазон амплитуд импульсов при использовании внешнего источника зарядного напряжения - не более 100 В.

Погрешность установки длительности - ±(5+0,05/ ·100)%.

Погрешность установки амплитуды в диапазоне от до 10 мВ до 10 В:

с встроенным вольтметром - 4% от предела шкалы;

с внешним цифровым вольтметром класса не более 0,2 с учетом поправки - 1% от предела шкалы.

Погрешность установки амплитуды в диапазоне от 10 В до 100 В - 10%.

Потребляемая мощность И1-7 - 20 В·А.

Питание от сети переменного тока:
