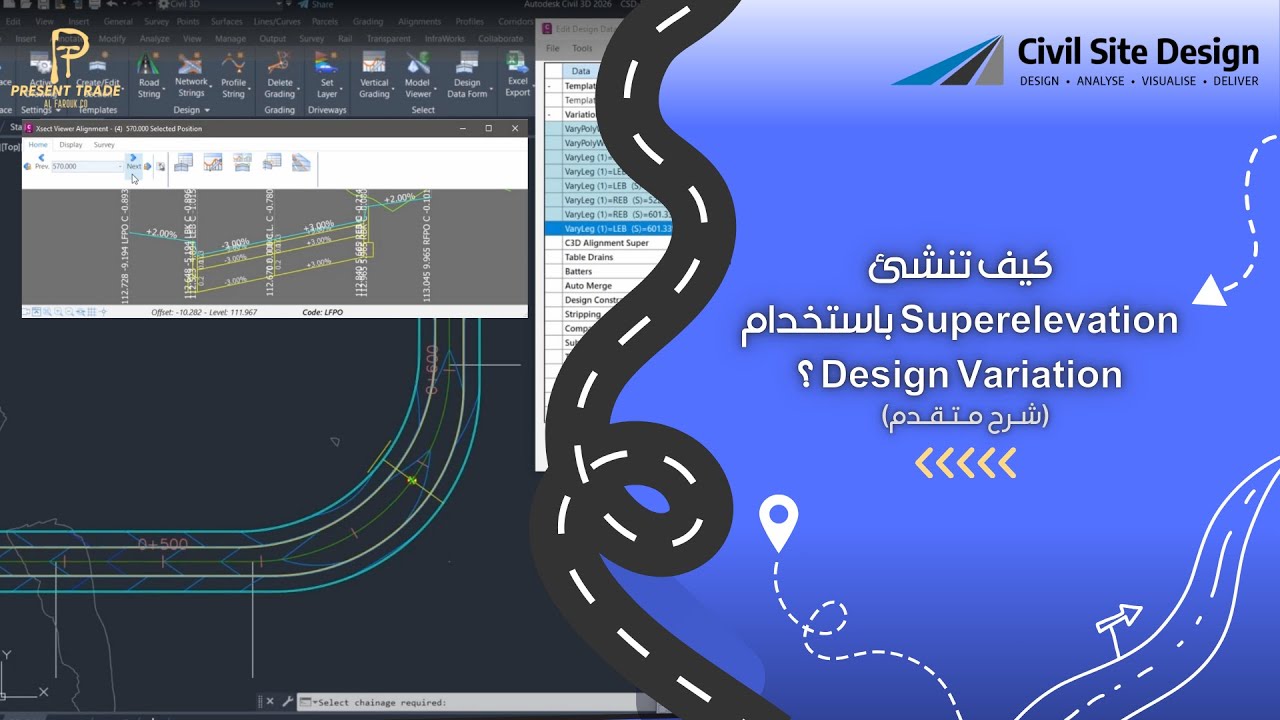

Скачать или смотреть كيف تنشئ Superelevation باستخدام Design Variation؟

🌐 صفحة البرنامج على موقعنا:
https://present-trade.com/product/civ...

🔗 تابعنا على LinkedIn:
  / present-trade

📩 راسلنا على الإيميل:
[email protected]

ماذا لو استطعت تطبيق الـ Superelevation على الطريق مباشرة باستخدام الـ Design Variation، لتصميم دقيق بدون حسابات معقدة أو خطوات طويلة؟
السلام عليكم ومرحبًا بكم في فيديو جديد من Present-Trade، سنتعرّف فيه على كيفية تطبيق الـ Superelevation على المنحنيات في الطريق باستخدام برنامج Civil Site Design.
في الفيديو السابق صممنا طريقًا بعرض 15 مترًا مع عمل توسعة تلقائية في المنحنيات (Design Variation) لتسهيل حركة الشاحنات. اليوم سنبني على هذا التصميم وننشئ الـ Superelevation على نفس المقطع—قبل المنحنى، وفي المنحنى نفسه، وبعده.
لنبدأ.
اضغط على زر Design Data Form واختر الطريق. ستجد الـ Vary Poly Widen مُلَوَّنة بالأخضر الفاتح، وهي من التوسعة التي أنشأناها في الفيديو السابق على جانبي الطريق.
وإذا فتحنا Section Viewer سنلاحظ أن الطريق يبدأ بمقطع عادي على شكل Crown بانحدار اثنين بالمائة للأسفل على الجانبين.
والآن لنبدأ تطبيق الـ Superelevation.
اضغط على الـ Variation ثم افتح نافذة Data Entry. من قائمة الأدوات اختر Linearly Vary Section Slope &/or Width، وهي الأداة التي تسمح بتغيير الانحدار تدريجيًا عبر مقطع الطريق.
بمجرد اختيارها ستظهر الإعدادات على يمين الشاشة.
لنطبق أولاً على الجزء قبل المنحنى. اختر الكود وحدد بدايات ونهايات الـ Chainage إما بالكتابة أو بالاختيار من الرسم مباشرة، ولا تقلق ٬ لا يهم أن يكون اختيارك لنقطة الـ Chainage دقيقا لأن CSD سيقوم بتحديد أقرب مقطع مناسب تلقائيًا.
وفي خيار العرض (Width Variation) اختر "Set" ، وأدخل القيمة ٣.٥ للبداية والنهاية. بعد ذلك، اجعل الميل (Slope) أيضًا على "Set"، بحيث يبدأ من سالب اثنين في المائة وينتهي عند ٣ في المائة.
فعّل خيار Create chainage at start ثم اضغط على Add/Update. سترى خانة جديدة ظهرت باللون الأخضر الفاتح وهي الـ VaryLeg.
هيا بنا لنرى تأثير ما قمنا به على الرسم ٬ افتح الـ Section Viewer وستلاحظ أن الانحدار على الجانب الأيمن تغيّر تدريجيًا من سالب ٢ حتى ٣ كما حددنا. هيا لنكرر نفس الخطوات على الجانب الأيسر مع الكود LEB.
بعد الانتهاء افتح الـ Section Viewer وستجد أن الجانبين الأيمن والأيسر أصبح لهما نفس الانحدار، وتم الانتقال تدريجيًا بشكل تلقائي بفضل CSD.
الآن لننتقل إلى المنحنى نفسه.
كرر نفس الخطوات وحدد مقاطع الـ Chainage التي تغطي المنحنى. بعد التحديث ستلاحظ أن الـ Section Viewer يعرض الـ Superelevation smoothly وبالضبط كما أردنا.
بعدها ننتقل إلى الجزء بعد المنحنى. هنا سنعكس الانحدار: سنبدأ من ٣ وسنعود تدريجيًا إلى سالب ٢، ونفعّل خيار Create chainage at end. ولا تنسَ تكرار الخطوات للجانب الأيسر أيضًا.
والآن لنلقي نظرة على الـ Section Viewer ٬ سترى الانتقال الكامل—من Crown قبل المنحنى، إلى Superelevation خلال المنحنى، ثم العودة مرة أخرى إلى الـCrown بعده.
وبهذا يكون الـ Superelevation قد اكتمل. وإذا فَعَّلْنَا Auto Model الآن، سنجد أن السطح قد تحدّث تلقائيًا بكل التغييرات التي أجريناها. وبالطبع يمكنك تعديل السطح لاحقًا لعرض مزيد من التفاصيل إذا أردت.
وهكذا وبخطوات بسيطة تمكنّا من تطبيق الـ Superelevation بدقة وكفاءة باستخدام Civil Site Design.
