В поисках нативной эффективности MS-DOS. Хотя современные проекты, такие как WeeCee, ITX Lama и Pixel x86, произвели революцию в компактных ретро-компьютерах, их высокая стоимость часто ограничивает доступность. Этот проект исследует бюджетную альтернативу: оборудование промышленного ПК/104, найденное на рынке излишков. Используя списанные промышленные платы, мы можем добиться нативной 16-битной совместимости ISA и точной синхронизации оборудования для винтажных игр за небольшую часть стоимости.

Этот «полочный 386» построен на базе материнской платы AAEON PCM-3335 с чипсетом ALi M6117 (эквивалент 386SX @ 40 МГц). Ключевые аппаратные компоненты включают:

Chips and Technologies 65545 (512 КБ видеопамяти).

ESS Audiodrive 1869 (стандарт ISA PC/104) обеспечивает нативный FM-синтез OPL3 и MIDI/игровой порт для внешних модулей, таких как Roland SC-55.

Адаптер IDE-to-MicroSD с операционной системой MS-DOS 6.22.

PicoPSU с входом 12 В постоянного тока.

Производительность и совместимость: Система демонстрирует результат 12,2 балла в 3D Bench, что приближает её к 386DX-33 по производительности в реальных условиях, идеально подходящей для игр 80-х и начала 90-х годов. Хотя графический чип C&T иногда отображает артефакты в некоторых играх, таких как Lemmings, нативная шина ISA обеспечивает стабильность и качество звука, которые эмуляция не может воспроизвести.

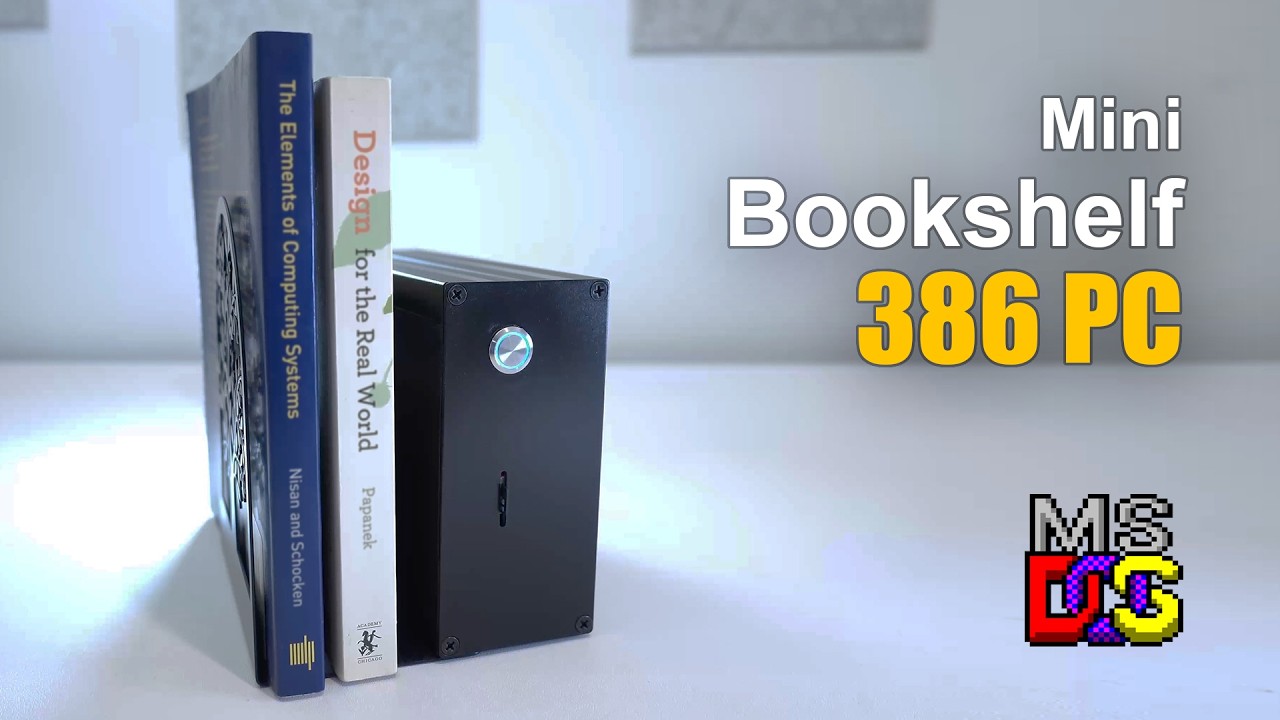

Разработанная с учетом особенностей промышленного производства, система размещена в алюминиевом корпусе размером 6x3 дюйма, что позволяет перейти от голой платы к форм-фактору «полки».

Особенности сборки:
Встроенные разъемы ввода/вывода, изготовленные на станке с ЧПУ: Специальная задняя панель для VGA, последовательного порта, PS/2 и MIDI.

Система охлаждения: 40-мм вентилятор Noctua для бесшумного охлаждения с высоким MTBF.

10-мм Т-образные направляющие и клей VHB для надежной фиксации внутренних компонентов.

Стандарт PC/104 представляет собой идеальное сочетание компактности и совместимости с более поздними моделями. Он доказывает, что полнофункциональный ПК на базе 386-го процессора может существовать без размеров корпуса ATX или хрупкости 30-летнего ноутбука.

Отметки времени:
00:00 Вступление
00:21 Новые ретро-ПК
01:22 PC/104 и одноплатные компьютеры
02:04 AAEON PCM-3335
03:45 Включение
04:50 Звуковая плата ESS1869
05:32 Тесты производительности
06:36 Корпус
09:32 Сборка
10:08 Заключение
