🧰 Reparación de tarjeta electrónica en lavadora General Electric | Diagnóstico, puenteado y prueba final ⚡

En este video te comparto el proceso completo de diagnóstico y reparación de una lavadora General Electric que llegó al taller tras emitir humo. La clienta la desconectó rápidamente, lo que evitó daños mayores. Acompáñame paso a paso para descubrir qué provocó la falla, cómo se detecta y cómo se soluciona de forma económica y responsable.

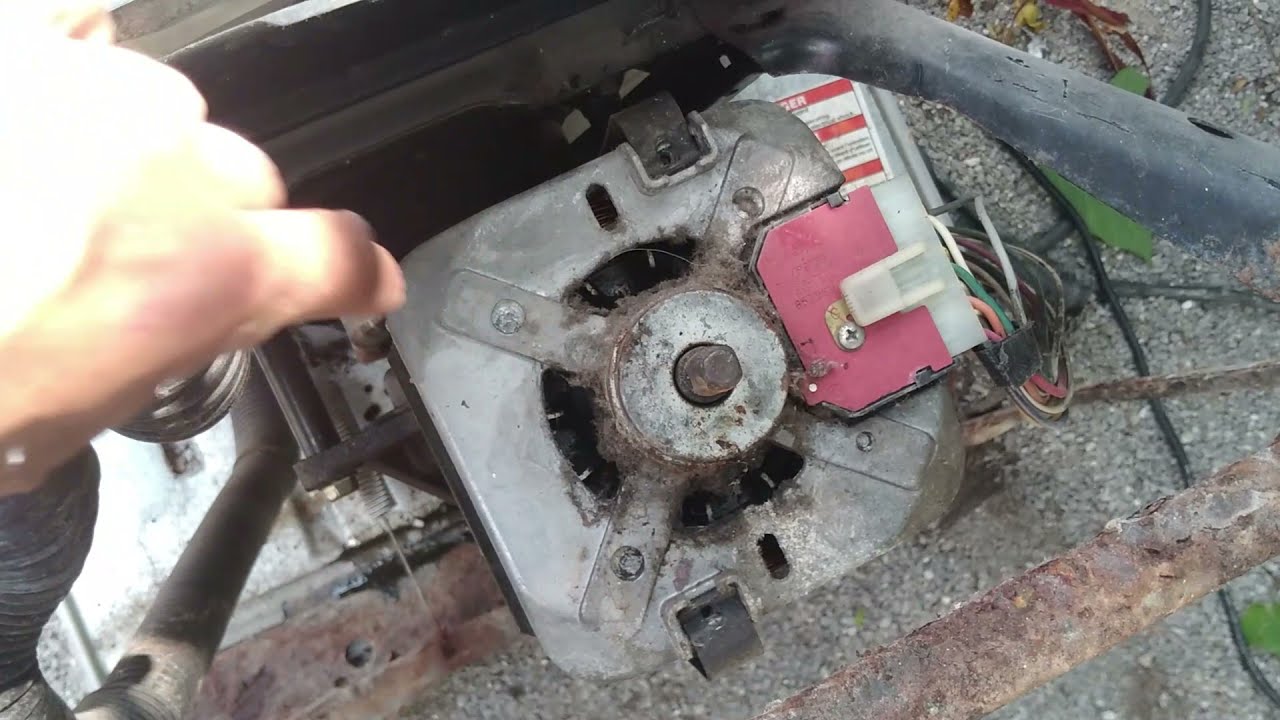

📍 Inicio del diagnóstico: Antes de conectar la lavadora, se realiza una inspección visual para evitar agravar el daño. Al voltear el equipo, se identifica una terminal quemada en el arnés del motor. Para comprobar si el motor sigue funcionando, se realiza un puente de prueba con alambres planos y se verifica que gira en ambos sentidos. Esto indica que el motor está en buen estado.

🔧 Revisión de la tarjeta electrónica: Se desmonta la tarjeta principal, donde se observa que las terminales se desprendieron por sobrecalentamiento. Se abre el circuito para revisar los triacs y las pistas internas. Se utiliza una tarjeta de repuesto parcialmente funcional para realizar una reparación combinada, aprovechando componentes en buen estado.

💡 Prueba de triacs: Se pelan las conexiones protegidas con barniz para realizar pruebas de continuidad con multímetro. Se verifica que los triacs marquen correctamente entre las terminales indicadas, descartando cortos y confirmando su funcionamiento. Este paso es clave para asegurar que la tarjeta pueda controlar el giro del motor en ambos sentidos.

🔩 Reparación de pistas dañadas: Se detectan rupturas en las pistas que impiden el giro completo del motor. Se realiza un puenteado con alambre para restablecer la continuidad. Esta solución evita la compra de una tarjeta nueva, lo cual es ideal cuando el cliente busca una opción más económica.

🧪 Prueba de funcionamiento: Antes de cerrar la tarjeta, se conecta a la lavadora con un arnés nuevo y se prueba en funcionamiento real. La soldadura en ambas pistas fue exitosa y el motor responde correctamente. Se aplica silicona alrededor de la tarjeta para sellarla y protegerla contra humedad.

🛠️ Reparación del arnés: Se sustituyen las puntas quemadas del arnés por terminales nuevas, se conectan correctamente los cables (anaranjado con café, amarillo con blanco, negro al centro, blanco hacia afuera) y se aíslan con cinta para garantizar seguridad eléctrica.

📦 Protección final y entrega: Se coloca una bolsa protectora sobre la tarjeta y se sella con cinta para evitar futuras filtraciones de agua. Se reinstala la perilla, se prueba nuevamente y se prepara la lavadora para su entrega.

🎯 Resultado final: La lavadora quedó completamente funcional, con una tarjeta reparada, motor verificado y conexiones seguras. Este tipo de reparación demuestra que con conocimiento técnico y atención al detalle se pueden recuperar equipos sin necesidad de reemplazos costosos.
