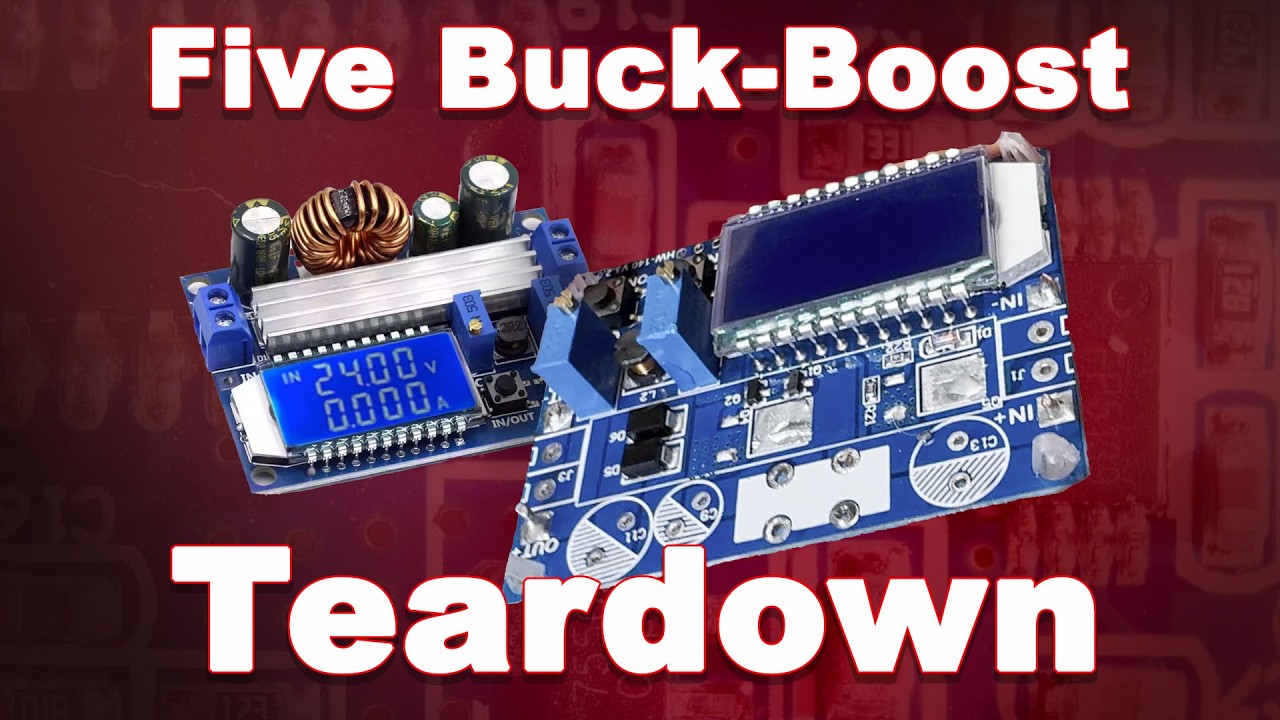

Скачать или смотреть разборка устройства Aliexpress Five Buck Boost

Разборка, тестирование и ремонт модуля HW140, дешевого повышающе-понижающего преобразователя с Aliexpress. Мы проверяем характеристики, подвергаем его испытаниям на прочность, проводим обратное проектирование схемы и восстанавливаем его с заменой MOSFET-транзистора.

Темы обсуждения:
Объяснение топологии преобразователя SEPIC
Тестирование эффективности, пульсаций и тепловых характеристик
Полный разбор и осмотр печатной платы под микроскопом
Тест на разрушение при мощности 100 Вт (RIP)
Восстановление с помощью IRLZ44N

Схема и примечания: https://github.com/jvanderberg/hw140-...

Разделы:
0:00 Введение
0:50 Список товаров на AliExpress
4:31 Основные принципы работы
9:19 Ограничения входа/выхода
12:11 Тестирование под нагрузкой и тепловые характеристики
16:40 Эффективность
19:40 Ограничение тока
22:37 Пульсации и шумы переключения
25:28 Тестирование на разрушение
28:13 Разборка и схема
36:10 Восстановление
25:00 Вердикт

#aliexpress #boostconverter #powerconverter #powersupply #электроникасвоимируками
