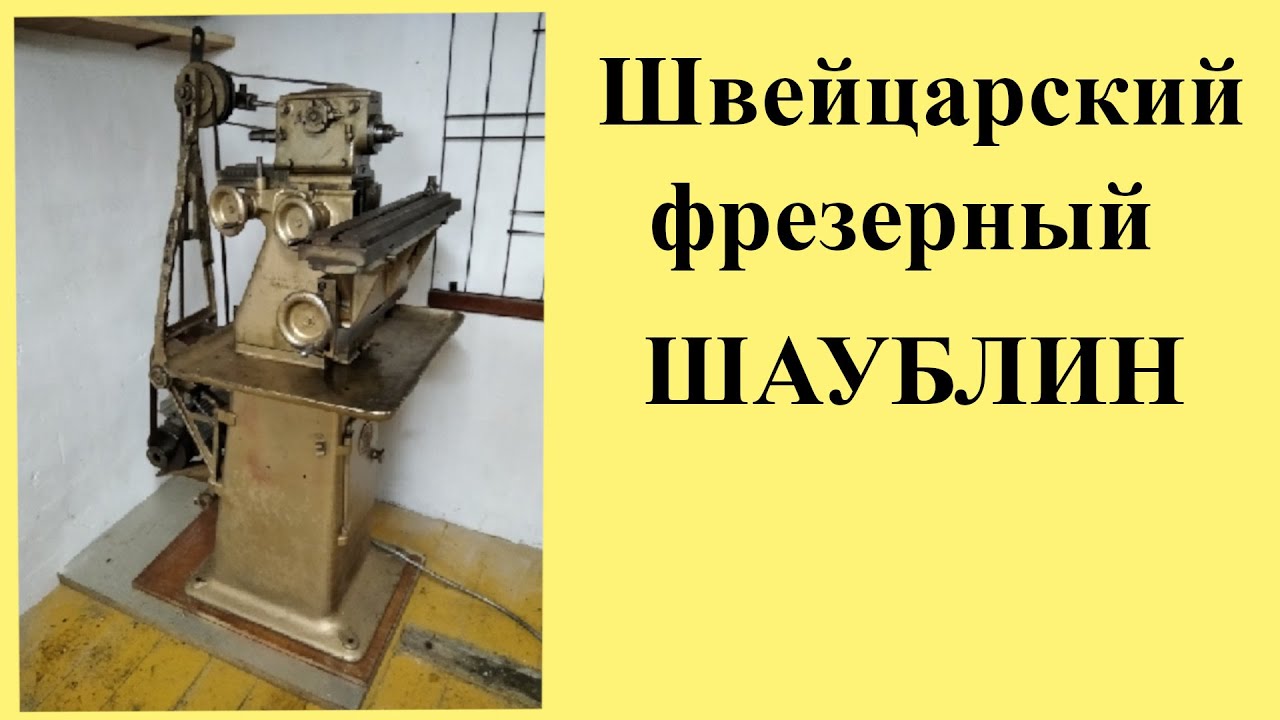

Скачать или смотреть ФРЕЗЕРНЫЙ станок ШАУБЛИН. Конструкция

Подробно рассказано о фрезерном станке Шаублин, показана его конструкция.

Приглашаю посмотреть другие видео на моём канале в
плейлистах
«Станки. Ремонт и доработки. Модернизация»:
   • Станки. Ремонт и доработки. Модернизация
«Инструмент. Затачивание инструмента»:
   • Самодельный инструмент. Затачивание инстру...
«Изделия из шаров. Работа с шарами»
   • Изделия из шаров. Работа с шарами
«ФРЕЗЕРНЫЙ станок SСHAUBLIN. Конструкция»:
https://studio.youtube.com/video/ISTN...
Приглашаю на мой канал:
https://www.youtube.com/my_videos?ar=...
Адрес этого видео:
   • ФРЕЗЕРНЫЙ станок ШАУБЛИН.  Конструкция

Станок точный. Об этом говорит то, что цена деления лимбов всех трёх подач 0,01 мм. Для сравнения: даже у часового станка Т-65 цена деления лимбов в пять раз больше - 0,05 мм. И у МН-80 цена деления 0,05 мм.
На тумбе установлена станина, между ними расположено корыто. На станину могут устанавливаться или горизонтальная, или вертикальная шпиндельные бабки.
К сожалению, у этого станка стол имеет всего один Т-образный паз. Форма стола такая же, как и у станины этого станка, и у станины токарного станка Шаублин-90. Можно на этот станок поставить обе бабки станка Шаублин-90. Вот такая унификация у станков Шаублин.
На стол можно установить делительное устройство и заднюю бабку.
Имеется также делительное устройство прямого деления с делительными дисками. Я предполагаю, что этот станок был заточен под изготовление шестерёнок.
У шпинделей и у делительных устройств на концах резьба М38х3. Это - стандарт Шаублин. На эти шпиндели можно устанавливать токарные патроны.
У этого станка сложный привод шпинделей: через 2 промежуточных вала.
От электродвигателя привод - плоским ремнём. А следующие передачи - двумя клиновыми ремнями.
Все 6 шкивов у 3-х передач 2-х ступенчатые. Итого получается 8 вариантов суммарного передаточного отношения: 1:10 до 2:1.
Для перестановки ремней имеются устройства быстрого изменения натяжения.
Имеется также возможность изменения рабочего натяжения ремней.
Рукояткой производится подъём электродвигателя и ослабление натяжения ремня при его перестановке.
А в рабочем положении ремня натяжение регулируется длинной гайкой.
Для среднего ремня быстрое ослабления ремня не предусмотрено.
Последний ремень также имеет устройство для быстрого ослабления ремня при его перестановке и две гайки для изменения натяжения ремня в его рабочем положении.
Закрепление инструмента в шпинделе цанговое. Цанга W20.
Станок приобрёл без шомпола. Сделал шомпол и гайку к нему.
Как я их сделал, есть видео на моём канале. Почему я сделал гайку отдельно от шомпола, в этих видео рассказано:
   • Как ИЗГОТОВИТЬ ШОМПОЛ для станков Шаублин

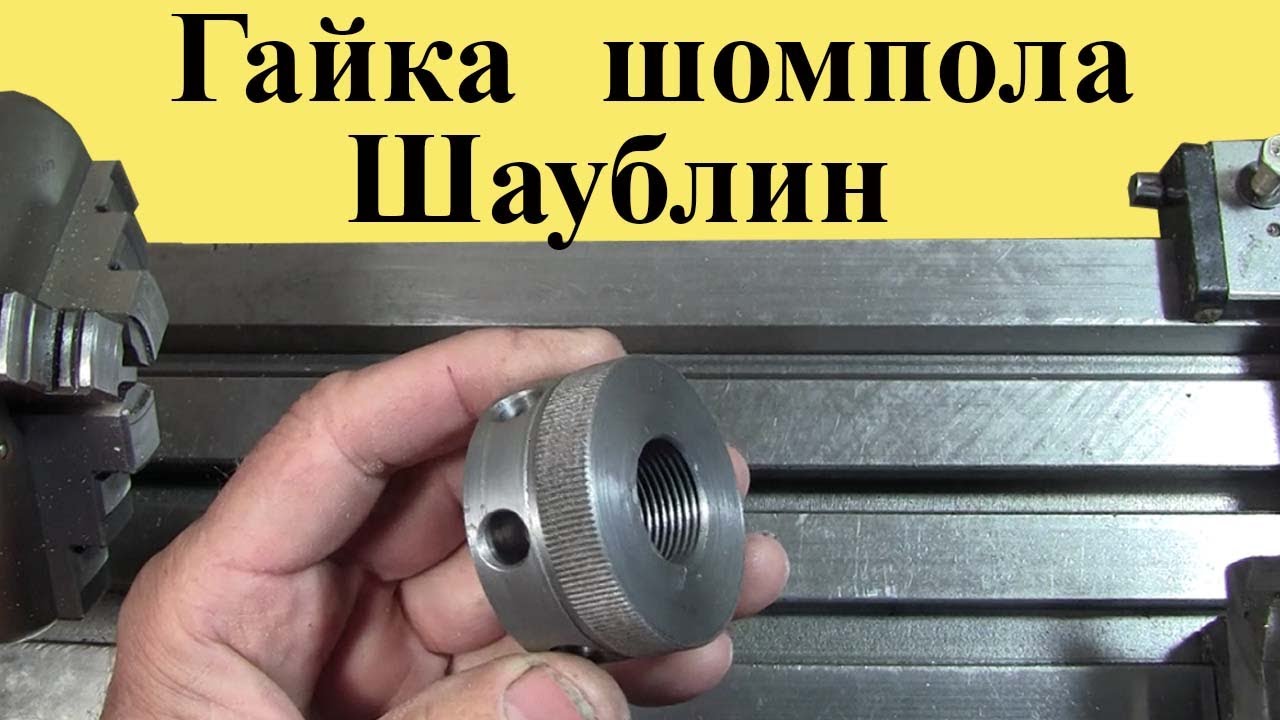

   • Как изготовить ГАЙКУ составного ШОМПОЛА ст...
Фиксация шпинделя при закреплении инструмента производится специальной ручкой.
Имеется хобот для подкрепления оправки.
Горизонтальная шпиндельная головка закрепляется на станине двумя штырями с Т-образными головками. А тянутся они осями с эксцентриками с квадратными головками.
Стол может наклоняться на ± 6 градусов. Отсчёт по шкале. Отпускаю эти гайки, вынимаю фиксирующий штырь, и стол можно наклонять в обе стороны.
Для быстрого выставления стола в горизонтальное положение необходимо совместить отверстия в этих частях стола и вставить штырь назад. Штырь имеет конусность 1:50. После этого стол необходимо зафиксировать этими двумя гайками.
Стол также может поворачиваться на несколько градусов в горизонтальной плоскости. Стол отпускается поворотом эксцентриковых зажимов за эти квадраты. И также фиксируется штырём.
Продольная подача производится непосредственно вращением ходового винта. А вертикальная и поперечная подачи производятся через червячную передачу. Червяк пятизаходный.
Имеется рукоятка с шестерёнкой для быстрых продольной и поперечной подач. Соответственно имеются зубчатые рейки.
Вертикальная шпиндельная бабка также притягивается через Т-образный паз к основанию эксцентриковым осями с квадратами.
Подробно показано, как устроен привод шпинделей от осей со шкивами производится винтовыми передачами и как устроен эксцентриковый зажим, как устроен стопор.
Хотя у этого станка есть 8 разных скоростей, я установил ещё частотник.
Показана работа станка Schaublin с горизонтальной и вертикальной бабками.
Вот такой швейцарский фрезерный станок Шаублин.
