Скачать или смотреть YTT-nRF52840 for Meshtastic Applicatioin EP6 - V2.7.15 Low Voltage Test - 10 days w/o Solar Input

【芸庭樹工作室】
EP6: 雖然 Meshtastic V2.7.15 已內建 low voltage deep sleep 模式，但是它的 default setting 是 Router Mode: one day, Client Mode: Forever & 它的程式目前只支持 TRACKER/TAK_TRACKER，所以要修改程式。這個直播是修改後的測試程式，改成每小時 wake up 一次，根據計算，在無 Solar input 時約可使用 10.2 days。

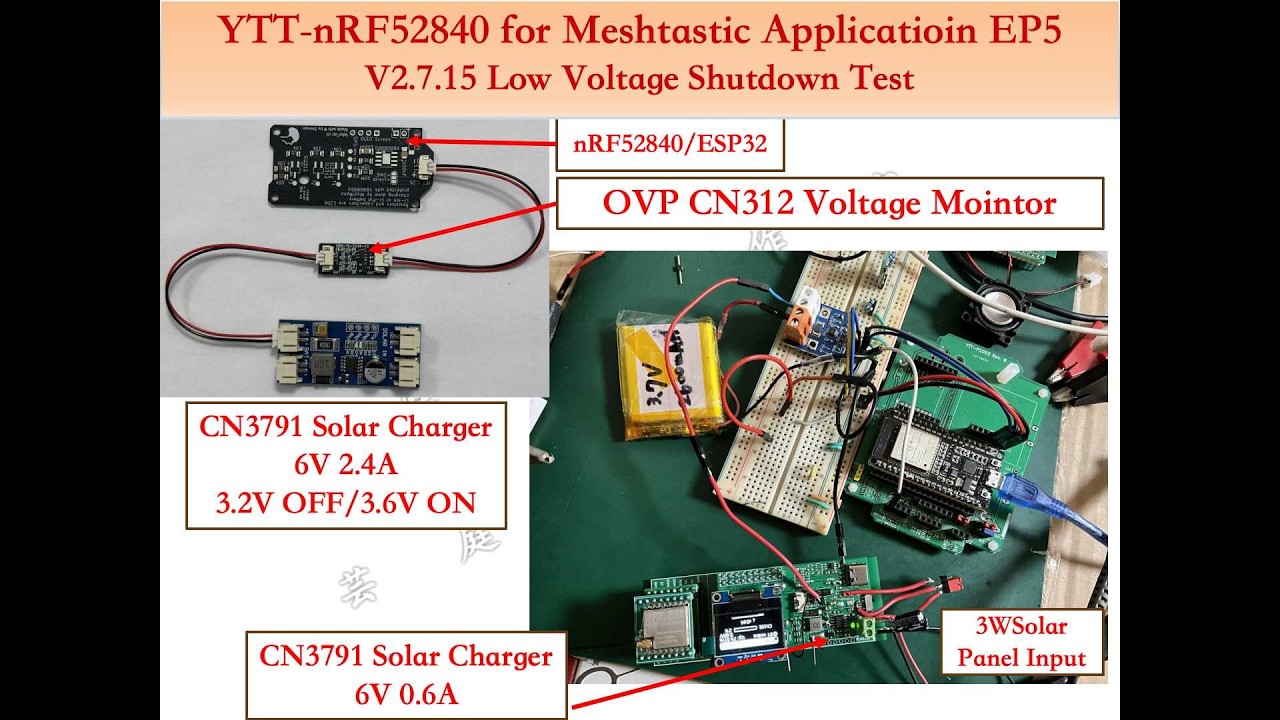

EP5: 設計的新的板子 nRF52840 (ebyte e73-2G4M08S1C + LoRa + CN3791 準備寫低電壓偵測電池電壓的程式 (取代 CN312 3.2V OFF/3.6V ON 硬體電池電壓偵測）在測試過程中發現 V2.7.15 已經把電池低壓偵測 (default 3.1V ) 程式加入了，Meshtastic log 中看到的 deep sleep 時間應該不對 （4294966 seconds)，我算出來是49.7天, 單位應該是 4294966ms。這個影片主要是用 ESP32＋INA228 測試 Meshtastic Device 在 VCC=3.1V "Enter Deep Sleep" 後的電流。

EP4: 測試 nRF52840＋CN3791＋RA-01SH PCB後發現，使用市場現成的 CN3791模組＋3W Solar Panel 可以優化。因為 CN3791內定 2.4A 充電電流適合 10W 的 Solar Panel (面積大很多)。搭配 3W Solar Panel 我們的充電電流會設定在 0.6A。
EP3: 由於 nRF52840 的 PCB 改變，之前已設計好的 ESP32-S3-WROOM-1U-N16R8 的轉接板也跟著更動。 本影片就是用 Kicad 9 Schematic & PCB 修改的過程。
EP2: 根據 EP1 的實測，這個底板已可正常動作，Meshtastic firmware 執行 OK，但要調整一下腳位，才能完全兼容 TTGO T7S3 ESP32-S3 的開發板。本影片就是用 Kicad 9 Schematic & PCB 修改的過程。

EP1: 本影片 debug & Test 使用 E73-2G4M08S1C 模組，DIY 做成 nRF52840 最小核心系統. 這個開發板兼容以前設計 TTGO ESP32-S3 的開發板。目前已可在 Arduino 系統上 OLED 正常顯示文字。由於是第一次使用 nRF52840, 因此 Debug & Test 花了一些時間


Reference Data：
