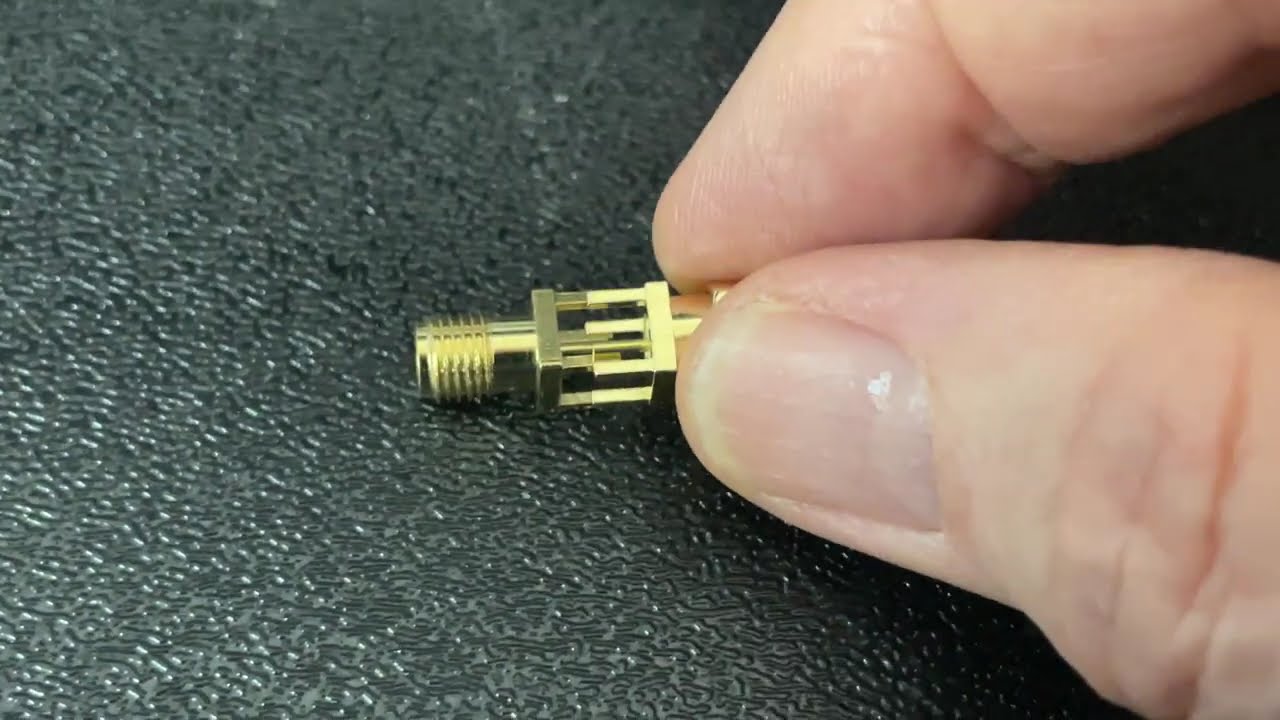

Создайте свои собственные фиксированные аттенюаторы SMA, которые хорошо работают в диапазоне частот от 50 кГц до 1,2/1,3 ГГц.
Ниже представлены резисторы, заказанные в DigiKey. Не забудьте заказать дополнительные, так как они легко теряются!
Используйте два резистора одинакового номинала для RA и R1/R2 (см. схему и таблицу в видео).

Используйте немного моментального клея, чтобы скрепить их.

С SMD-резисторами мощностью 1/2 Вт работать проще, чем с 1/8 Вт, при этом для их установки используется пинцет.

Номер детали DigiKey Описание Ссылка
P143AACT-ND 143 Ом 1% 1/2 Вт 1210 10 дБ - RA
RMCF1210FT191 191 Ом 1% 1/2 Вт 1210 10 дБ - R1/R2
RMCF1210FT121 121 Ом 1% 1/2 Вт 1210 20 дБ - R1/R2
RMCF1210FT499RCT-ND 499 Ом 1% 1/2 Вт 1210 20 дБ - RA
541-590AACT-ND 590 Ом 1% 1/2 Вт 1210 3 дБ - R1/R2
RMCF1210FT34R8CT-ND 34,8 Ом 1% 1/2 Вт 1210 3 дБ - RA
541-301AACT-ND 301 Ом 1% 1/2 Вт 1210 6 дБ - R1/R2
RMCF1210FT75R0CT-ND 75 Ом 1% 1/2 Вт 1210 6 дБ - RA
