Скачать или смотреть Калибровка векторного анализатора электрических цепей по методу SOLT

В этом видеообзоре показано как правильно выполнять калибровку векторного анализатора электрических цепей по методу SOLT, который является самым распространённым методом калибровки в коаксиальных трактах на частотах до 40 ГГц.

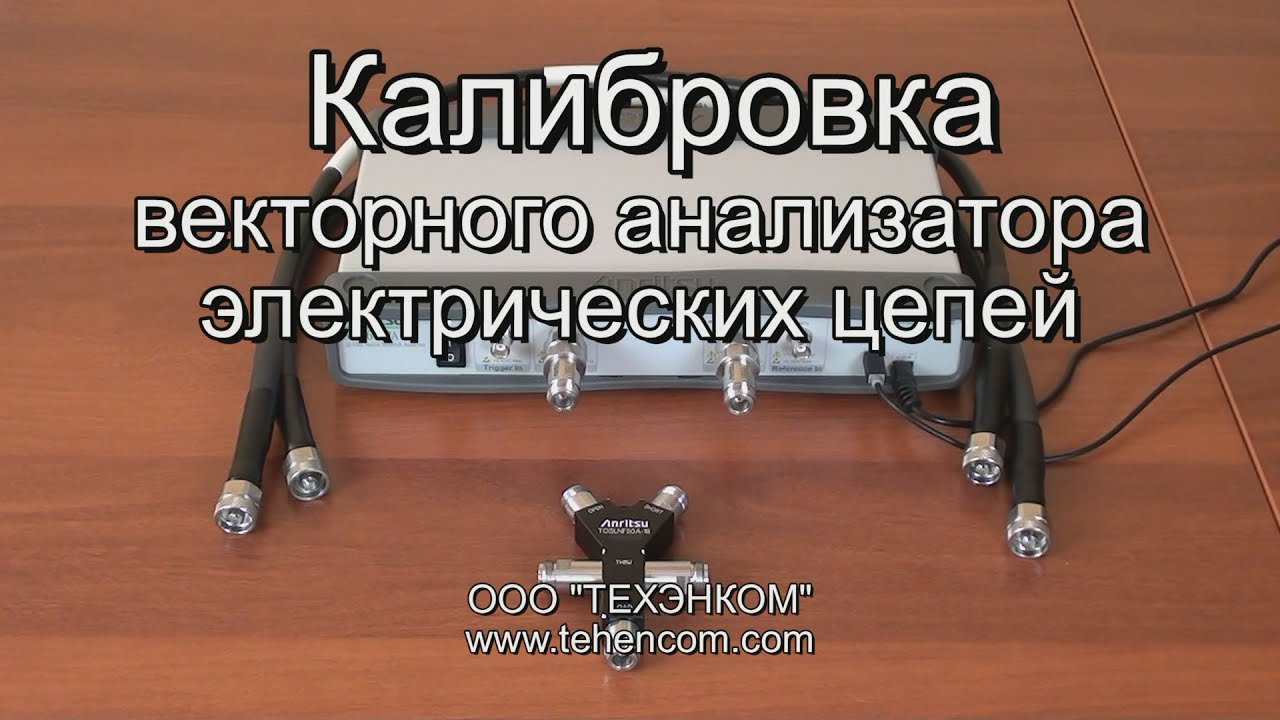

Процесс калибровки мы покажем на примере компактного векторного анализатора цепей Anritsu MS46122A с частотным диапазоном от 1 МГц до 20 ГГц. Управление анализатором мы будем выполнять с помощью компьютерной программы Anritsu ShockLine, которая контролирует работу анализатора через интерфейс USB.

Точность калибровки напрямую влияет на точность всех последующих измерений анализатора цепей, поэтому выполнять её надо грамотно и аккуратно. Правильная калибровка сводит к минимуму погрешности всей измерительной системы, которая, кроме самого анализатора, обычно включает два фазостабильных кабеля и, в некоторых случаях, переходные адаптеры.

Подробнее про калибровку: http://www.tehencom.com/Categories/Ne...

Базовая теория по анализу параметров электрических цепей: http://www.tehencom.com/Categories/Ne...

Все модели векторных анализаторов цепей: http://www.tehencom.com/Categories/Ne...

Метки: #ВекторныйАнализаторЦепей #Калибровка #Anritsu #MS46122A #Техэнком
