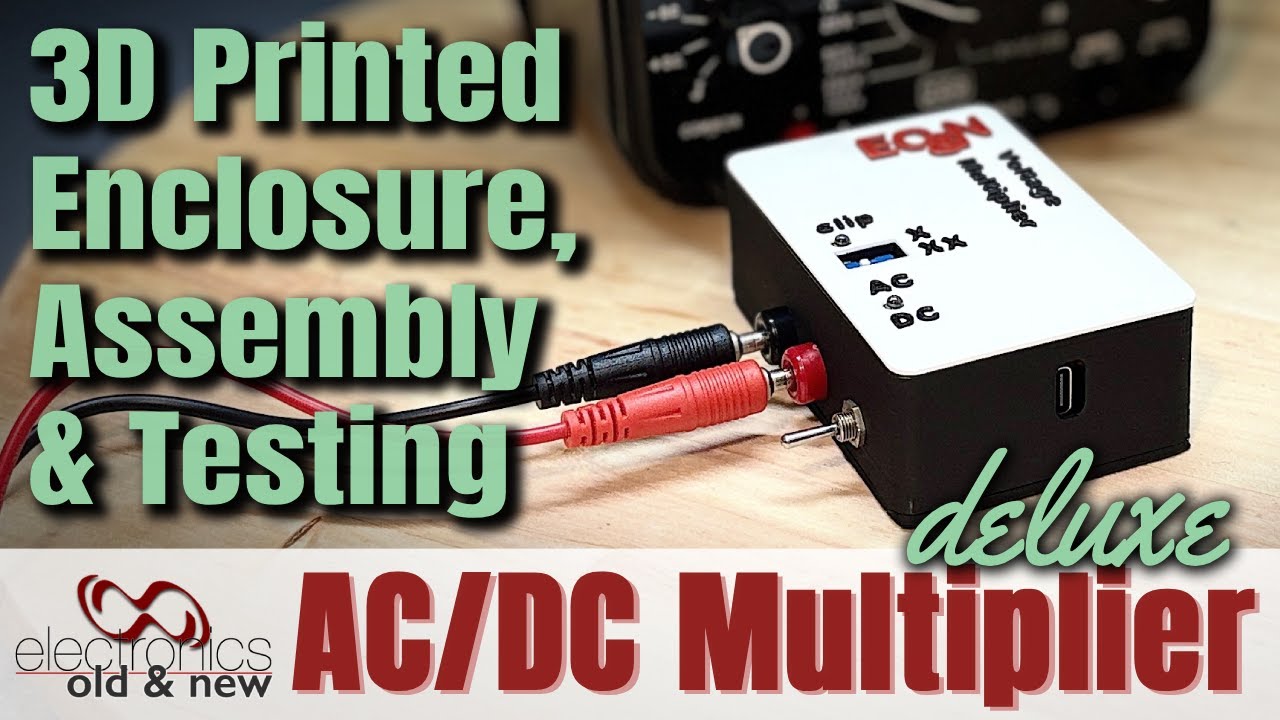

Скачать или смотреть Корпус, напечатанный на 3D-принтере, сборка и тестирование умножителя напряжения переменного/пост...

Это фактически вторая часть проекта AC-DC Voltage Multiplier Deluxe, и наконец-то он превращается из печатной платы на верстаке в полноценный, пригодный для использования инструмент для мастерской.

В этом видео я:

• Разрабатываю и печатаю на 3D-принтере корпус

• Показываю, как внутри установлены все печатные платы, элементы управления, индикаторы и разъемы

• Рассматриваю механическую компоновку и практические решения

• Собираю все в готовое устройство

• И провожу финальное тестирование, которое, к счастью, работает идеально

Главная цель этого проекта — сделать аналоговые измерительные приборы с подвижной катушкой действительно полезными для настройки ламповых радиоприемников. К концу этого видео Voltage Multiplier Deluxe перестает быть прототипом — это то, что я могу взять с полки и использовать во время работы по настройке ПЧ и ВЧ.

В электрическом и механическом плане этот инструмент теперь готов и делает именно то, для чего был разработан.

Если вам нравятся практичные настольные инструменты, 3D-печать для электроники и проекты, которые действительно заслуживают своего места на верстаке, то этот проект для вас.


В папке Google Drive ниже я разместил все файлы проекта, такие как файлы Gerber для печатной платы, схема и файлы для 3D-печати. ​​Приятного просмотра!

🎥 Вот ссылка на видео о проектировании и прототипировании (часть 1):
   • 3D Print Enclosure, Assemble & Test the AC...

🎥 Вот ссылка на первую версию проекта:
   • Build an AC/DC voltage multiplier that ext...

🔗 Папка Google Drive со всеми файлами проекта:
https://drive.google.com/drive/folder...

🙏 Хотите поддержать канал? ●●●●●●
  / mcaldeira
https://paypal.me/macaldeira

Разработка корпуса умножителя напряжения, корпус для электроники, напечатанный на 3D-принтере, создание инструмента для выравнивания ламповых радиоприемников, настольный инструмент для аналоговых измерителей, выравнивание измерителя подвижной катушки, винтажное оборудование для тестирования радиоприемников, корпус для электроники своими руками, проект PCBWay по электронике, создание оборудования для тестирования в мастерской
