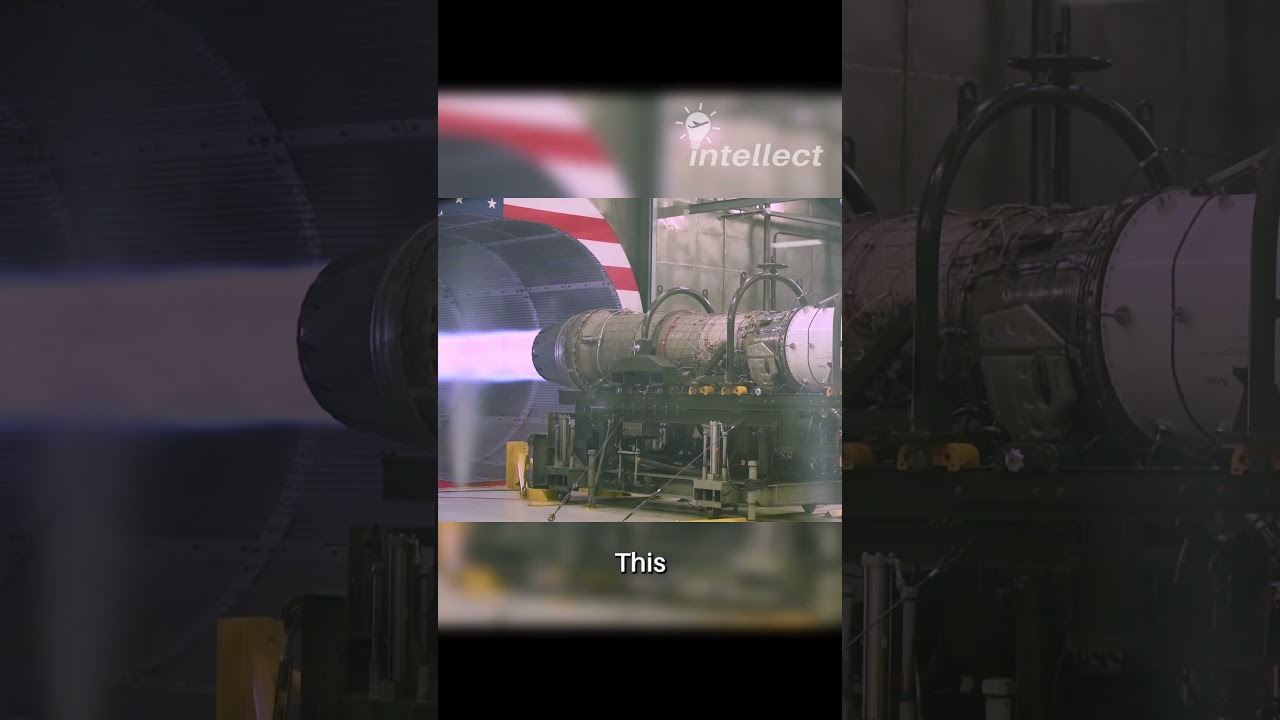

Скачать или смотреть Почему выхлопные газы истребителя меняют форму в полете

Конвергентно-дивергентное (CD) сопло с изменяемой геометрией — это революционное решение для военной авиации. Оно позволяет изменять площадь выходного сечения в соответствии с меняющимися требованиями к тяге. Сопло CD играет важнейшую роль при использовании форсажной камеры.

Истребители, такие как F-15 и F-16, используют форсажную камеру на взлете, маневрах и сверхзвуковом полете. При включении форсажной камеры в выхлопной поток впрыскивается больше топлива, что значительно увеличивает объем и температуру воздуха. Таким образом, существующая площадь критического сечения и площадь выходного сечения сопла должны изменяться, чтобы компенсировать возросший массовый расход. В результате выхлоп расширяется, придавая ему расходящийся профиль.

В отличие от дозвукового течения, где расходящееся сопло замедляет поток воздуха, сверхзвуковой поток воздуха ускоряется при прохождении через расходящееся сопло; его скорость увеличивается, а давление снижается. Это увеличение скорости увеличивает массовый расход, что увеличивает тягу двигателя.

Функции управления переменной площадью горловины и двухрежимного планирования площади выхода позволяют управлять площадью горловины и площадью выхода сопла в соответствии с требованиями тяги.
