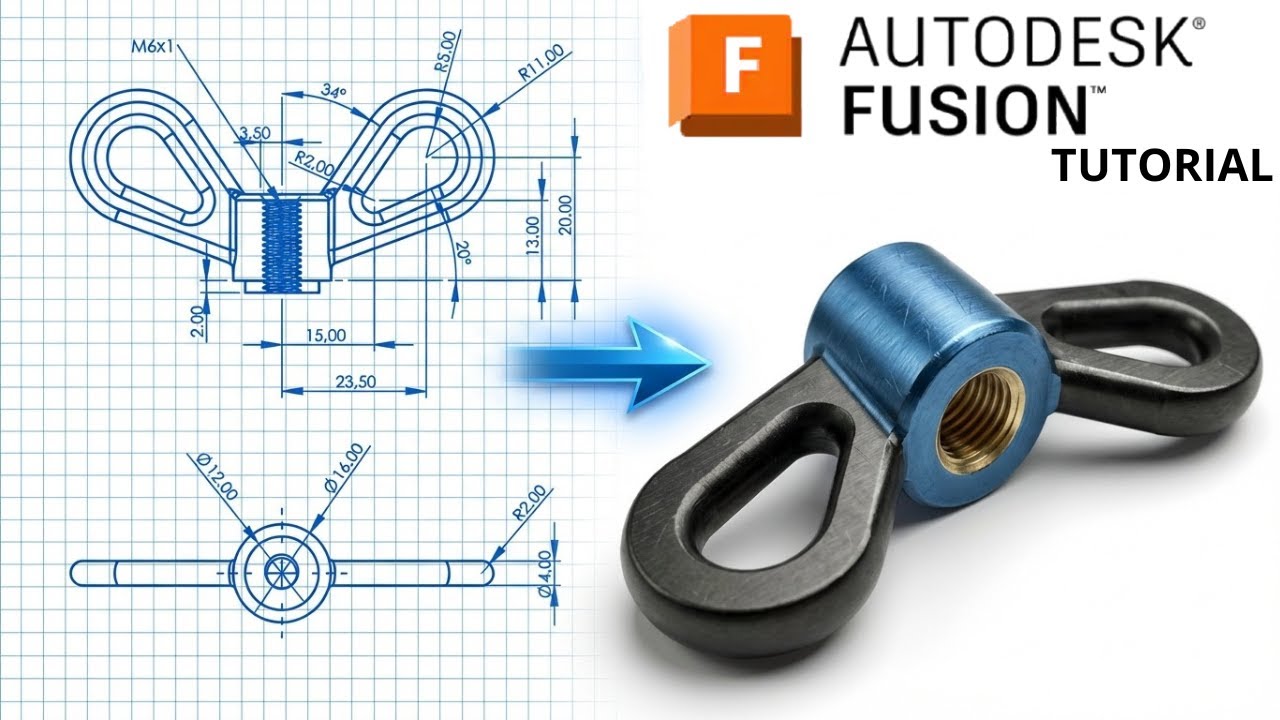

Скачать или смотреть Как изготовить гайку с двойным поворотным ушком в Autodesk Fusion 360

3D-эскиз: https://www.3dmechanism.com/post/3d-e...

Пожертвования через PayPal: https://www.paypal.com/donate/?hosted...

В этом уроке по САПР мы будем использовать следующие функции:
1. Вращение
Определение: Создает цилиндр или кольцо путем вращения профиля. Принцип работы: Вы рисуете поперечное сечение корпуса подшипника или точки поворота. Лучше всего подходит для: «Ступиц» или «Выступов», где деталь вращается или удерживает подшипник.

2. Выдавливание
Определение: Преобразует эскиз в твердую форму. Принцип работы: Создает структурный элемент, соединяющий ступицы. Лучше всего подходит для: Основной части или «балки» детали.

3. Скругление
Определение: Закругляет вогнутые пересечения. Как это работает:

«Сварка»: Когда вы соединяете квадратный рычаг (Выдавливание) с круглым ступичным элементом (Вращение), соединение получается острым и слабым.

Решение: Нанесите здесь большой скругленный шов. Он действует как «сварочный шов», плавно соединяя две формы и предотвращая растрескивание под напряжением.

4. Зеркальное отображение
Определение: Создает симметричную копию. Как это работает:

Эффективность: Автомобильные детали часто симметричны. Вы моделируете левый рычаг, а затем зеркально отображаете его, чтобы идеально создать правый рычаг. Лучше всего подходит для: Обеспечения идеальной балансировки детали без удвоения работы.

5. Объединение
Определение: Объединяет отдельные твердые тела в одно. Как это работает:

Проблема: После зеркального отображения часто остаются 3 отдельные детали: центральный ступичный элемент, левый рычаг и правый рычаг.

Решение: Выберите все три тела и используйте функцию «Объединить» (Соединить). Это позволяет сварить их в единую, пригодную для производства металлическую деталь. Лучше всего подходит для: выравнивания многокомпонентных узлов в единую деталь.

6. Отверстие
Определение: Сверление точных точек крепления. Принцип работы: Добавление отверстий для болтов для крепления тормозных суппортов или шаровых шарниров. Лучше всего подходит для: Детальной окончательной обработки.

Все размеры указаны в мм/г/с/ISO
---------------------------------------------------------------------------------------------
