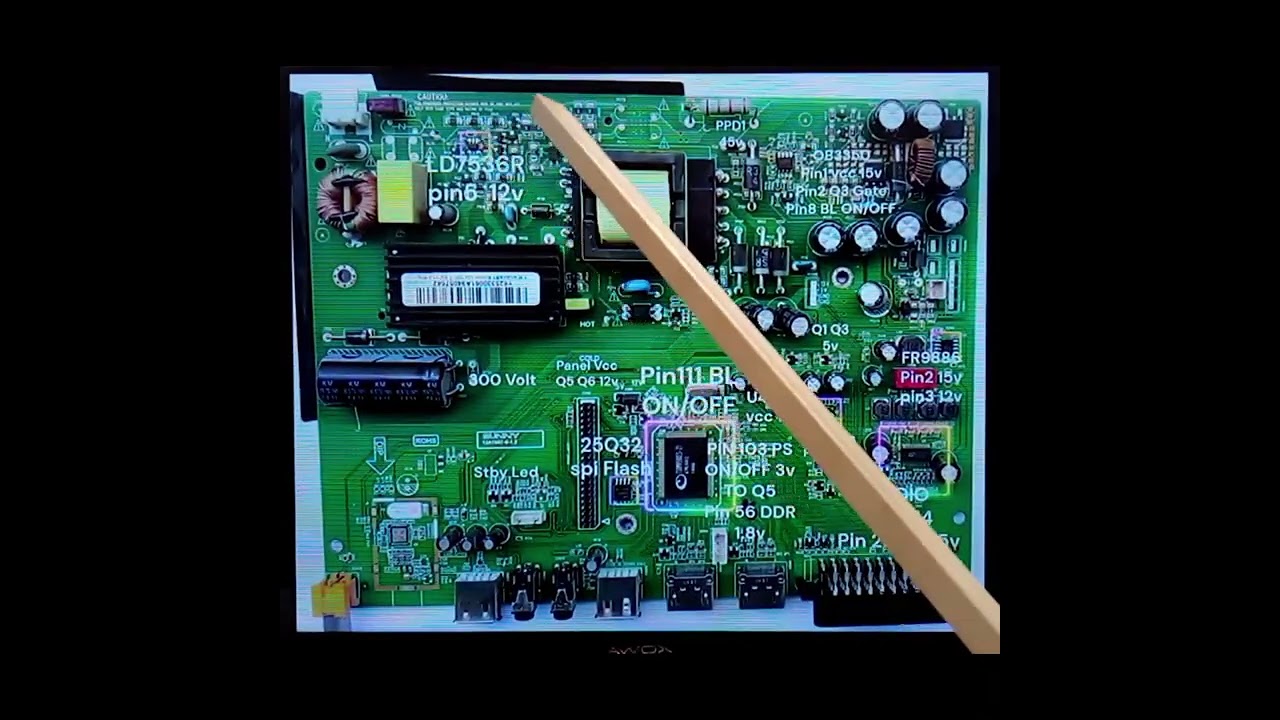

Скачать или смотреть Sunny Axen 12at057 anakart arızaları çalışma voltajları

00:00 Sunny Axen 12at057 anakart arızaları çalışma voltajları
01:00 Sunny Axen 12at057 Stand by voltajları
01:20 Sunny Axen 12at057 led driver backlight devresi
01:42 U11 FR9886 ne işe yarar
02:00 Sunny Axen 12at057 Audio ses entegresi
02:18 Sunny Axen 12at057 U2 sy8088B voltajları
02:29 Sunny Axen 12at057 U4 voltajları
02:39 Sunny Axen 12at057 Ram nerede
02:50 Sunny Axen 12at057 TSUM59 voltajları
03:00 Sunny Axen 12at057 OB3350cp Backlight on/off pin
03:25 Sunny Axen 12at057 backlight voltajı kaç volt olmalı
03:36 Sunny Axen 12at057 U6spi flash 25q32 8 nolu pin voltajı
04:10 Sunny Axen 12at057 Q5 3401 Q6 3904 Panel 12 vcc voltajı
05:00 12at057 Q10 Q11 3904 transistörleri standby ledleri çalıştırma
05:38 Sunny Axen 12at057 sık görülen arızalar
06:50 PIC1 OB3350 voltajları ledler sağlam olup aydınlatma yok ise bu voltajları kontrol ediniz
07:46 Sunny Axen 12at057 PQ5 PS/on transistörünün beyz voltajını PR7 10k direnci üzerinden 0.7 volt kontrol ediniz direncin diğer ucunda TSUM59 dan 103 nolu pinden gelen tarafta 3 volt olmalı
08:48 Sunny Axen 12at057 U2 SY8088B voltajları
09:30 Sunny Axen 12at057 U6 25Q32 spi flash arızaları
10:10 Sunny Axen 12at057 CA-888 modül bağlantısı
