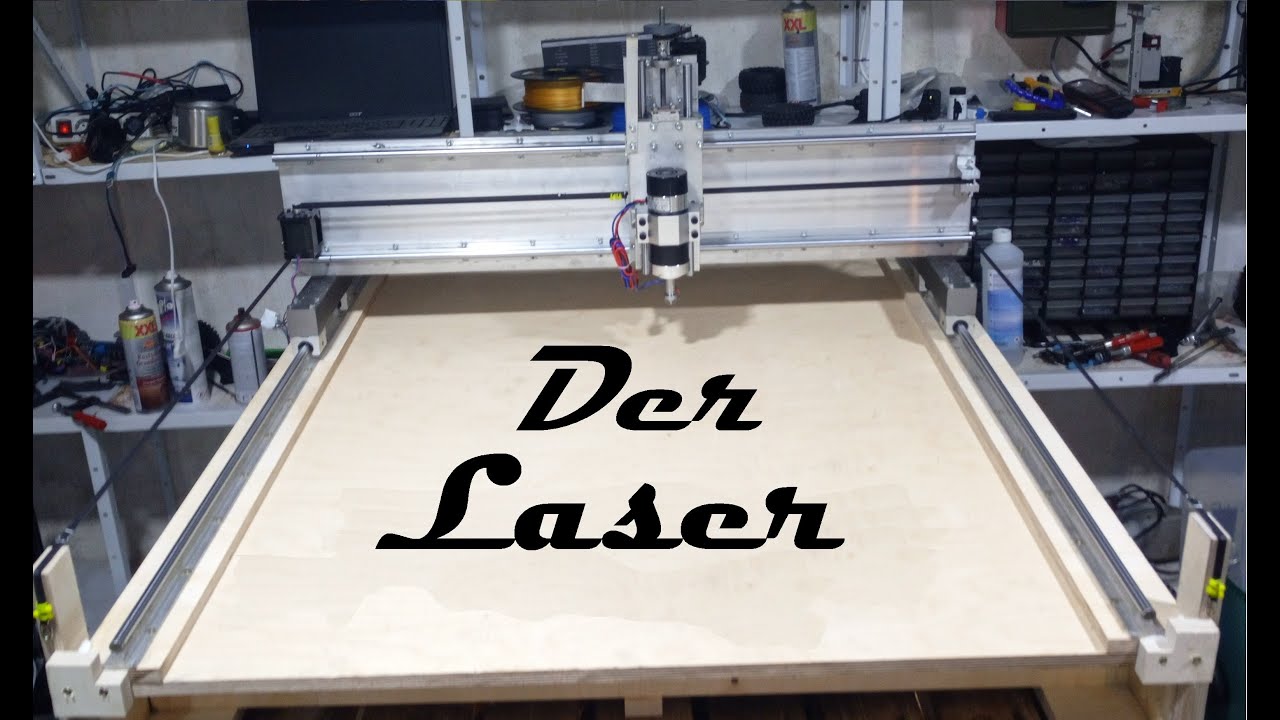

Скачать или смотреть Heute kam als letztes Bauteil der Laser an meine DIY Fräse,gesteuert über Estlcam,CNC Shield,Arduino

heute wurde meine "käsefräse reloaded" wirklich fertig,alles andere ist einstellungssache...


Wunschliste:
https://www.amazon.de/hz/wishlist/ls/...


facebook gruppe:

  / 305510933997979


nachdem ich echt erschrocken über die riesen resonanz meiner fräse war habe ich nun ein video gemacht,wo wirklich jede einzelheit zu sehen ist,auch wenn man manche besser nicht sehen sollte.einem nachbau sollte so hoffentlich nichts im wege stehen.

bei diesem baubericht ist es mir besonders wichtig so einfach,stabil und billig wie möglich zu bauen,der nachbau sollte für niemanden ein problem darstellen,spezialwerkzeuge oder ein maschinenpark werden nicht benötigt.
antriebstechnisch sind die komponenten einer mpcnc verwendet,da ich bei dieser fräse reine resteverwertung meiner alten projekte betreibe.auch hier soll noch ein laser verbaut werden.

in meinem fall hat die fräse einen arbeitsbereich von 1030x830x98,aber auch das kann frei gewählt werden.



preislich sollte es machbar sein,das gute stück unter 800 euro zu bauen.


BENÖTIGTES MATERIAL KLEINE FRÄSE


4 stück nema 17
https://www.amazon.de/gp/product/B07V...


1 stück arduino + cnc shield
https://www.amazon.de/gp/product/B06X...


1 stück netzteil
https://www.amazon.de/Netzteil-Netzge...


gt2 riemen mit pulleys
https://www.amazon.de/gp/product/B07Q...


umlenkrollen glatt und gezahnt
https://www.amazon.de/dp/B01LZIP1M8/r...


4 stück motorhalter
https://www.amazon.de/YOTINO-Schrittm...


BENÖTIGTES MATERIAL GROSSE FRÄSE




4 stück nema 23
https://www.amazon.de/ACT-Motor-Schri...


4 stück tb6600
https://www.amazon.de/Usongshine-Schr...


4 stück motorhalter nema 23
https://www.amazon.de/STEPPERONLINE-2...


netzteil
https://www.amazon.de/gp/product/B07W...


arduino mit screwboard
https://www.amazon.de/gp/product/B07Q...



umlenkrollen (gezahnt ungezahnt) riemen und pulleys nach wahl




FÜR BEIDE MASCHINEN!!!


2 stück netzfilter
https://www.amazon.de/gp/product/B07T...


einer ODER zwei winkel
https://www.amazon.de/gp/product/B071...


2 stück aluminium 4-kant
https://www.amazon.de/gp/product/B01E...



aluplatte mindestens 150x150 und 150x300 ab 10mm stärke
zwei mal zwei linearführungen mit jeweils 4 linearlagern (je dicker je besser) länge nach wahl
schrauben
geschirmtes ölflexkabel min 4-adrig
