إذا أريد عمل خريطة مساحية لأي منطقة فأن الأمر يحتاج إلي وضع نقط أساسية حولها وفي أماكن مناسبة حتى يمكن رفع وتربيط المعالم عليها وحتى يمكن تحشيتها على الخريطة بمقياس رسم مناسب. وبتوصيل خطوط بين هذه النقط ينشأ مضلع يسمى بمضلع الترافرس. والمضلع هو الشكل الكثير الأضلاع، ويتكون في علم المساحة من عدد غير ثابت من الخطوط المستقيمة، المتصلة من أطرافها ببعضها، وتحصر فيما بينها زوايا. وعادة نختار هذه الأضلاع بحيث تمر بحدود قطعة الأرض المطلوب عمل الخريطة لها، أو تكون متخللة إياها. وعلى أية حال فهي تكون قريبة من هذه الحدود حتى يسهل رفعها إلي الخريطة.

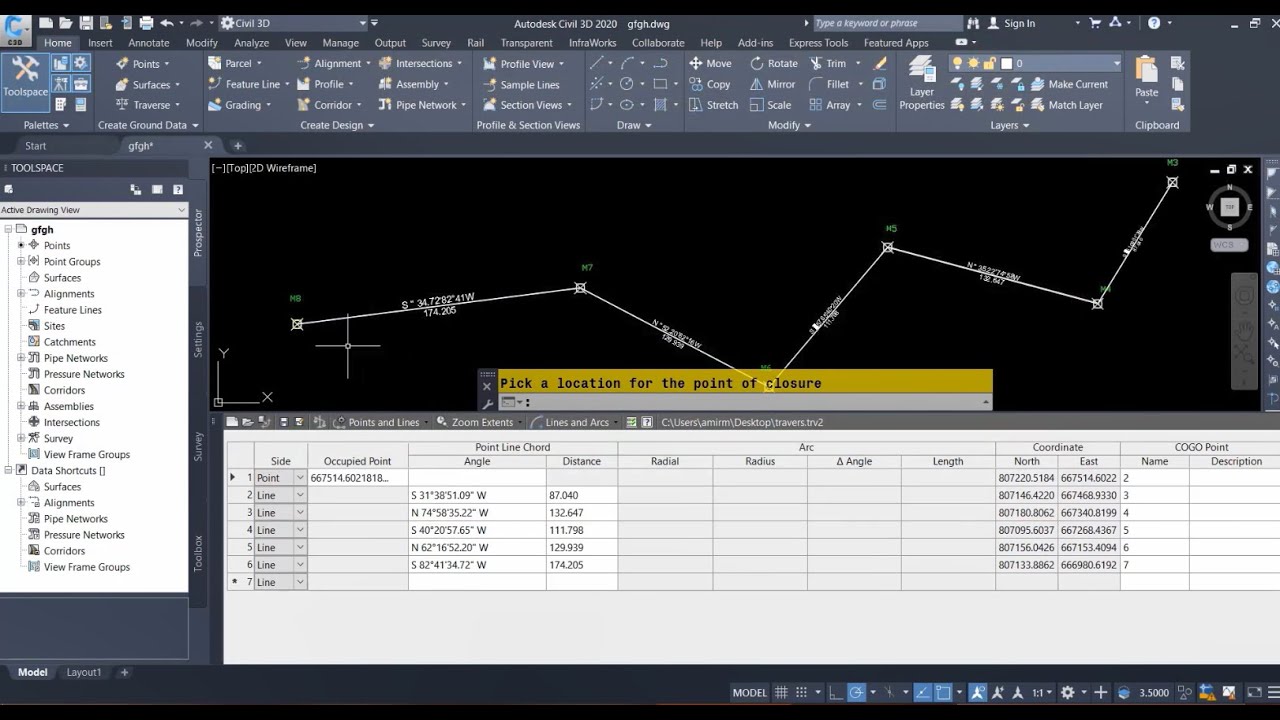

3-2- أنواع المضلعات:
تنقسم المضلعات إلي نوعين هما:

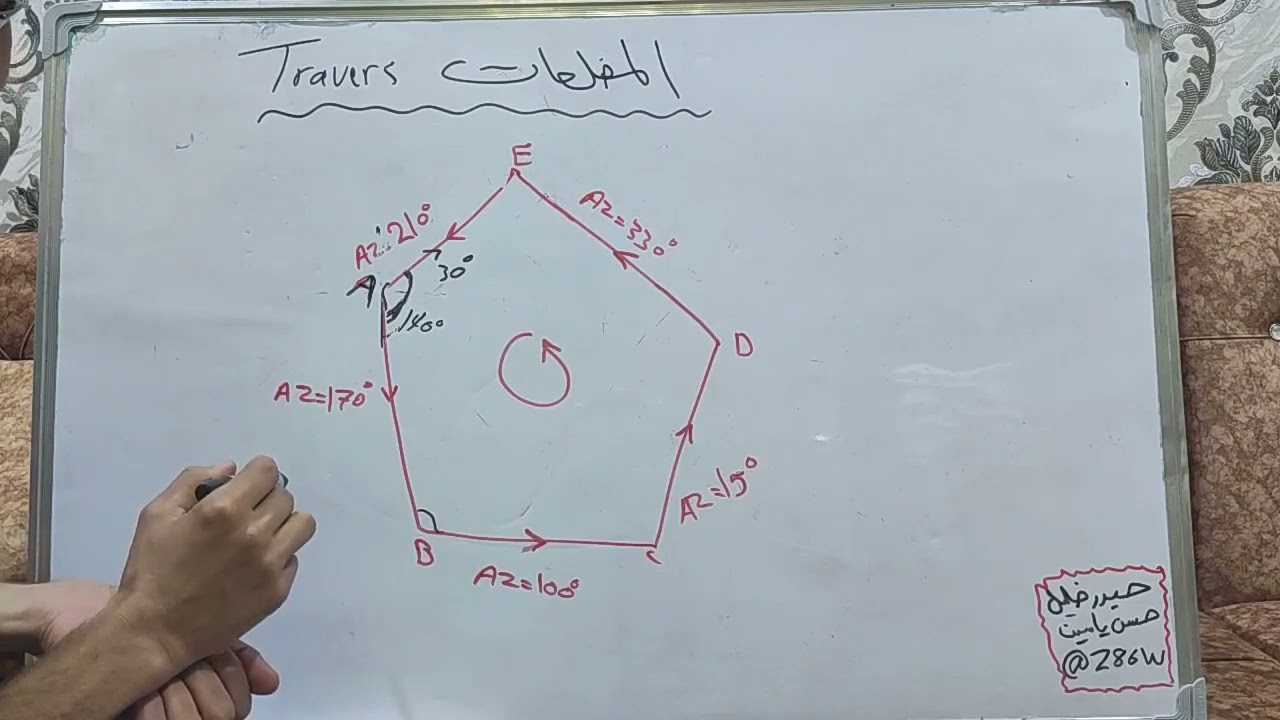

3-2-1- المضلع المقفل:
وهو الذي يعود إلي نقطة ابتدائه، ويستعمل في رفع المباني والمدن والقرى والمستنقعات وغير ذلك من الأشياء المقفلة. وهذا النوع يسهل تحقيقه في الموقع وفي المكتب.
3-2-2- المضلع المفتوح:
وهو الذي لا ينتهي إلي النقطة التي ابتدأ منها، ويستعمل في رفع المناطق الطويلة الممتدة مثل الشواطئ والوديان أو الطرق. وهذا النوع تحقيقه أصعب من النوع الأول ويحتاج لأخذ أرصاد مساعدة لذلك.
وتنقسم المضلعات المفتوحة إلي قسمين هما:

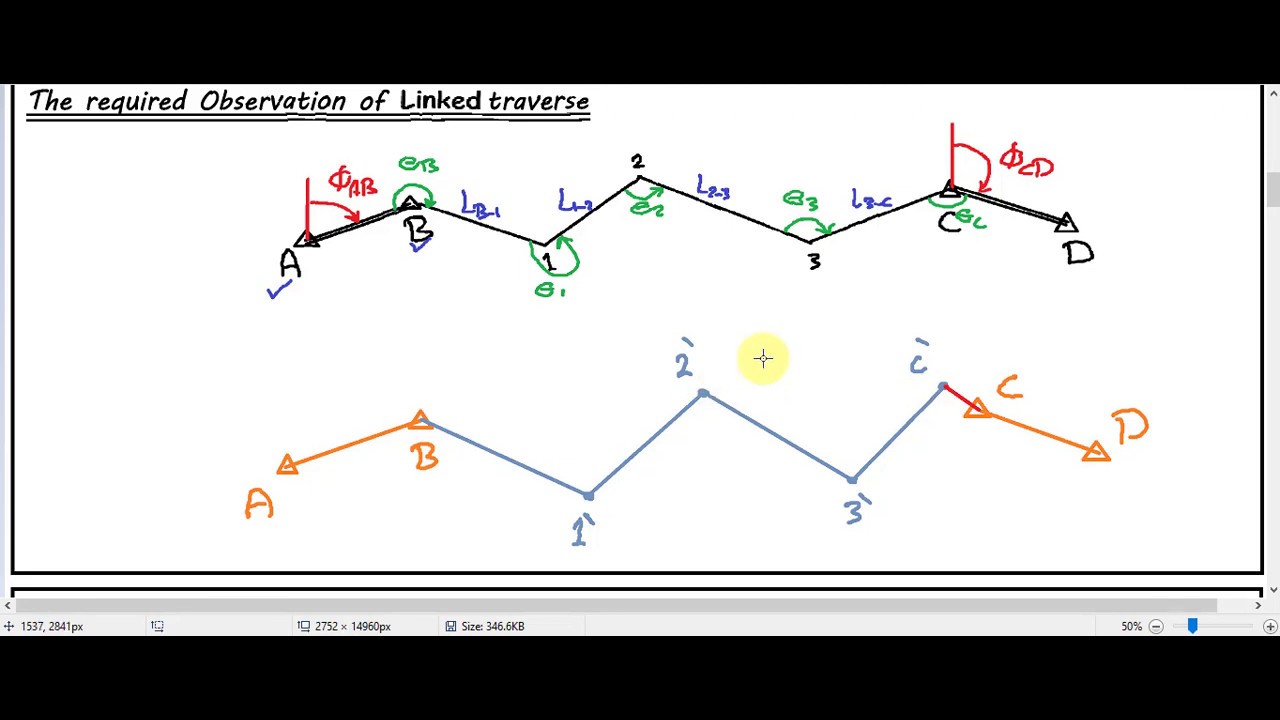

أ- المضلعات المتصلة:
وهي ما علمت إحداثيات نقطتا ابتدائها وانتهائها على الخريطة (أي يتم البدء من نقطتين سبق رصدهما و إسقاطهما على الخريطة وتنتهي عند نقطتين سبق رصدهما و إسقاطهما على الخريطة) وفي هذه الحالة يمكن تحقيقه مثل المضلع المقفل (3-2). وفي هذا النوع يسهل تحقيق العمل الحسابي بالمكتب ولكن لا يمكن تحقيق العمل بالموقع ولكنه يمتاز بالدقة مثل الترافرس المقفل.
ب- المضلعات غير المتصلة:
وهو ما علم نقط ابتدائه فقط أي يبدأ من نقطتين سبق رصدهما و إسقاطهما على الخريطة ولا تنتهي بنقطه معلومة. وهذا النوع لا يمكن تحقيقه سواء بالموقع أو المكتب لذلك يتطلب الأمر أخذ الأرصاد مرتين وعمل مقارنة بينهما.

في جميع أنواع المضلعات السابقة يلزم معرفة الآتي:
1- أطوال الخطوط:
حيث يتم قياسها بالشريط الصلب مرتين ذهابا وإيابا وفي وقتين مختلفين. ويجب قياس طول كل ضلع من أضلاع الترافرس مرتين الأولي عند مرحلة الاستكشاف والثانية أثناء عملية الرصد على أن يكون القياس الثاني في اتجاه يخالف الاتجاه الأول. ويتم أخذ المتوسط بعد تدوين هذه القياسات بدفتر الرصد. ويجب أعادة قياس طول أي ضلع في كلا الاتجاهين في حالة إذا زاد الفرق بينهما عن المسموح به طبقا لطول الضلع.
2- قياس الزوايا
ويتم ذلك باستخدام جهاز التيودوليت
3- قياس الانحرافات الخاصة بالأضلاع:
ويكون إما على أساس انحراف المضلع عن اتجاه الشمال المغناطيسي أو الشمال الجغرافي أو أي اتجاه ثابت آخر. وعادة يتم حساب الانحرافات للأضلاع بعد الانتهاء من قياس أطوال المضلع وقياس الزوايا.
