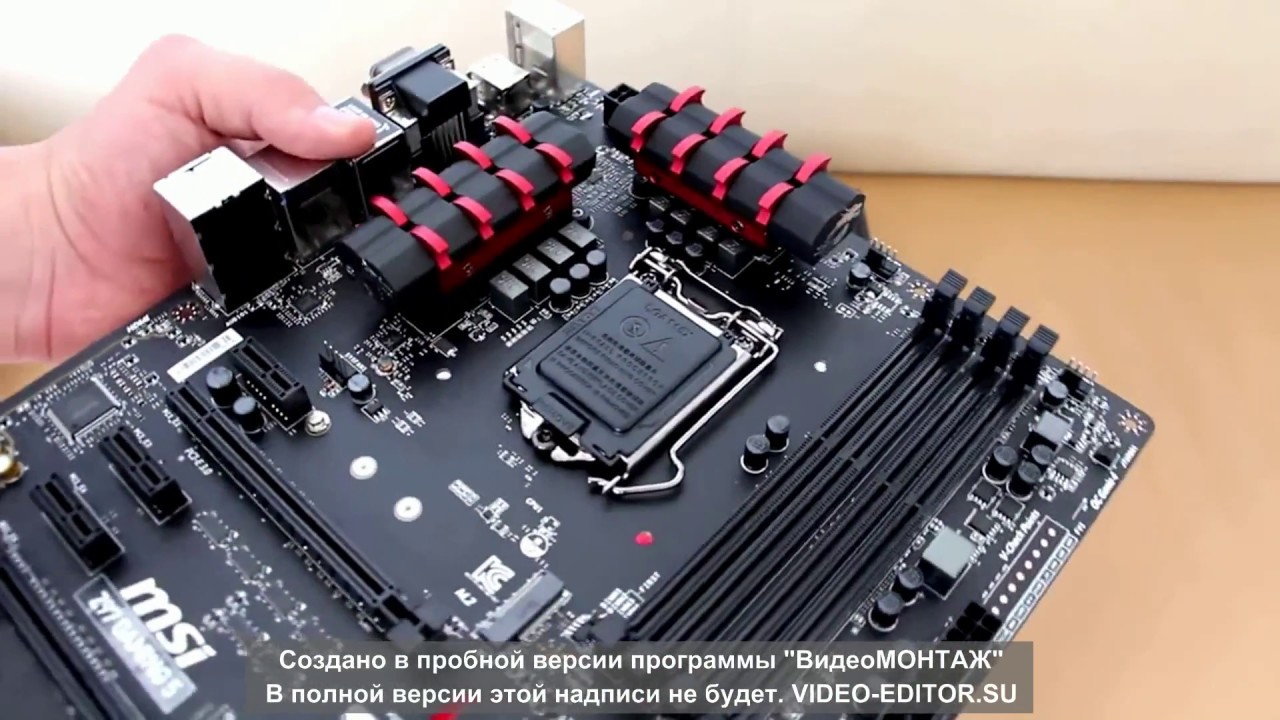

Скачать или смотреть Обзор MSI Z97 Gaming 5

Тип разъема
Socket 1150
Чипсет (Северный мост)
Intel Z97
Формфактор
ATX
Поддержка памяти
4 x DDR3 DIMM; Количество каналов 2
Слоты
1 x PCI-E 3.0 x16
4 x PCI-E 2.x x1
1 x PCI-E 3.0 x16 (x8)
1 x PCI-E 3.0 x16 (x4)
Поддержка процессоров
Поддержка 4-го и 5-го поколения Intel Core i7 / Core i5 / Pentium / Celeron LGA 1150
Встроенное видео
Нет
Частота шины данных
100 МГц
Контроллер RAID
0, 1, 5, 10
Максимальный объем оперативной памяти
32 ГБ
Коннектор питания
24-контактный ATX разъем
8-контактный разъем 12 В
Количество разъемов M.2 (NGFF)
1
Встроенное аудио
Аудио кодек Realtek ALC1150
7.1-канальный High Definition Audio
Количество разъемов SATA II
Нет
Количество разъемов SATA III
6
Внешние разъемы
1 x PS/2 порт для клавиатуры и мышки
1 x RJ-45 LAN
4 х USB 2.0
4 х USB 3.0
1 х VGA
1 х DVI-D
1 х HDMI
6 x Аудио разъемов

Видеовыходы будут работать только в том случае, если процессор имеет встроенное графическое ядро.
Физические размеры
30.5 х 24.4 см
Подробнее: https://hard.rozetka.com.ua/msi_z97_g... После анонса чипсетов Intel 9-Series популярная серия игровых устройств от MSI значительно расширилась. Производитель предлагает сразу несколько материнских плат линейки GAMING, при этом для обновленной платформы компания приготовила несколько оригинальных технических решений. MSI Z97 GAMING 5 – модель среднего уровня на топовом чипсете, именно такие пользуются популярностью у любителей поиграть, которым нужна функциональная платформа за умеренные деньги. Знакомимся с возможностями платы.MSI Z97 GAMING 5 выполнена в формате ATX (305×244 мм), при этом PCB имеет черное матовое покрытие. Дракон – символ и оберег игровой серии MSI. Это существо в том или ином виде используется для внешнего оформления устройств линейки GAMING.
(скрин. Когти дракона)
Продолжая изыски на фентезийную тематику, дизайнеры компании в этот раз впечатлились мощью когтей дракона.Плата предлагает 4 слота для модулей памяти. Общий объем ОЗУ можно нарастить до 32 ГБ. При этом в списке поддерживаемых наборов значатся скоростные планки вплоть до DDR3-3200. Конечно же, MSI Z97 GAMING 5 позволяет использовать XMP-профили для автоматической настройки параметров модулей. Все слоты имеют черный окрас, поддерживая общую тональность устройства. Коннекторы имеют конструкцию с двусторонней фиксацией, однако это не вызывает проблем с установкой/извлечением модулей – видеокарта не ограничивает к ним доступ.На плате нет коннектора SATA Express. Экосистема накопителей с данным интерфейсом фактически находится на самой начальной стадии развития, потому производитель предлагает в качестве опции переходник c M.2 на SATA Express если реально возникнет необходимость подключить диск с помощью последнего линка. Насущная потребность в SATA вряд ли возникнет ранее второго квартала 2015 года, но в целом все же хотелось бы видеть соответствующий коннектор на плате.Звуковое решение платы получило название Audio Boost 2. В данном случае используется кодек Realtek ALC1150, который прикрыт металлическим каркасом. Снизить уровень возможных помех также поможет частичное изолирование аудиотракта от основного массива печатной платы. Чтобы добавить эффектности такому решению, пограничная дорожка подсвечивается красными светодиодами. В цепи используются специализированные японские конденсаторы Nichicon.Комплект поставки
В комплекте с платой поставляется руководство, небольшая брошюра с основами теории разгона системы, диск с драйверами и набором приложений, два интерфейсных кабеля SATA, мостик SLI для объединения пары видеокарт с чипами NVIDIA и заглушка на заднюю стенку корпуса, окрашенную в черный цвет и имеющую дополнительную звукопоглощающую накладку.UEFI и программное обеспечение
При запуске UEFI нас встречает все та же привычная, на первый взгляд, графическая оболочка Click BIOS.
