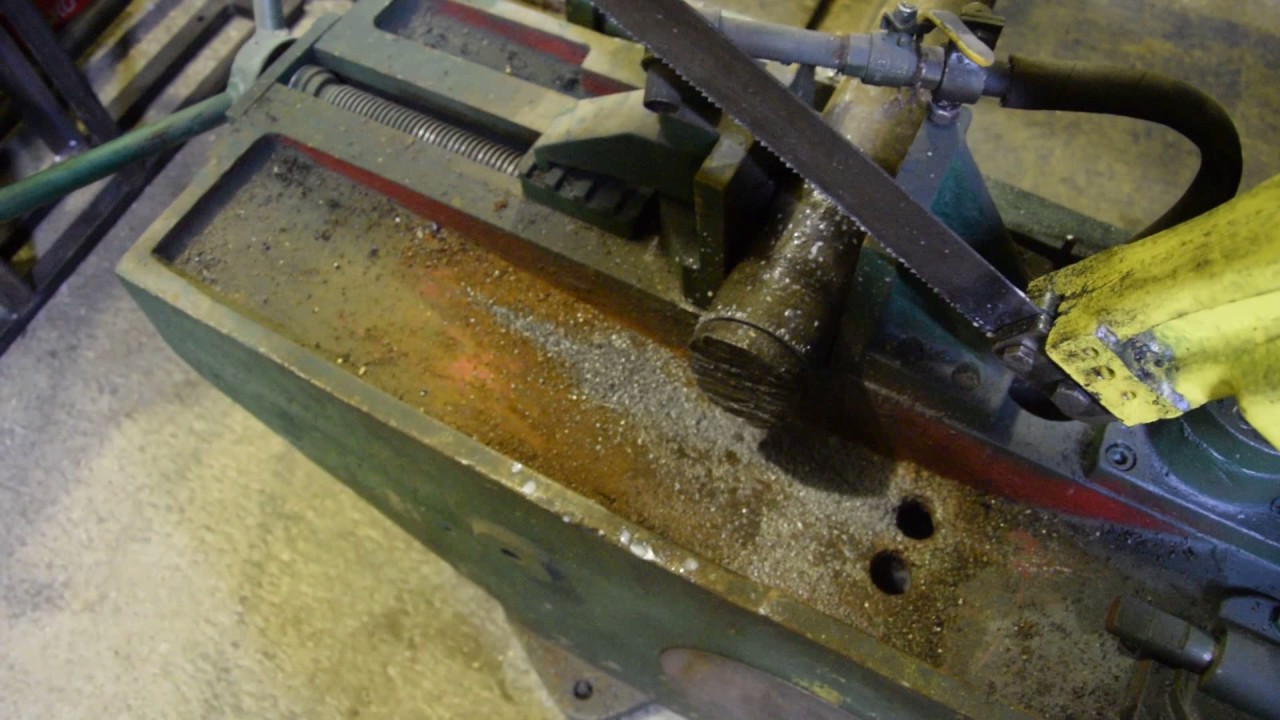

Скачать или смотреть 8725 станок ножовочный отрезной

Основные параметры станка
Наибольшие размеры сечения круглой заготовки (угол реза 90°), мм 250
Наибольшие размеры сечения круглой заготовки (угол реза 45°), мм 140
Наибольшие размеры сечения квадратной заготовки (угол реза 90°), мм 250 х 250
Наибольшие размеры сечения прямоугольной заготовки (угол реза 45°), мм 140 х 250
Максимальная длина отрезаемой заготовки по упору, мм 350
Расстояние от основания станка до опорной поверхности заготовки, мм 550
Размеры применяемого ножовочного полотна(ДхШхТолщ.), мм 450х40х2; Ø 8
Межцентровое расстояние ножовочного полотна, мм 500/ 450/ 400
Максимальная ширина пропила, мм 3,5
Число двойных ходов пильной рамы в минуту 45, 56, 71, 112, 140, 128
Длина хода пильной рамы, мм 180
Угол поворота тисков, град 45
Производительность при резке стали 45 ГОСТ 1050-74 Ø 100мм, не менее см2/мин 30
Удельный вес, кг/кВт 250/20
Удельная мощность, кВт/см2/мин 0,066/0,0839
Механизм зажима заготовки вручную
Срок сохранения норм точности до первого среднего ремонта при двухсменной работе, тыс. ч. 16
Установленная наработка на отказ, ч 1000
Электрооборудование станка
Электродвигатель главного привода, кВт 2,2
Электродвигатель насоса охлаждения, кВт 0,12
Габарит и масса пресс-ножниц
Габарит пресс-ножниц (длна х ширина х высота), мм 1690 х 700 х 900
Масса пресс-ножниц, кг 700
