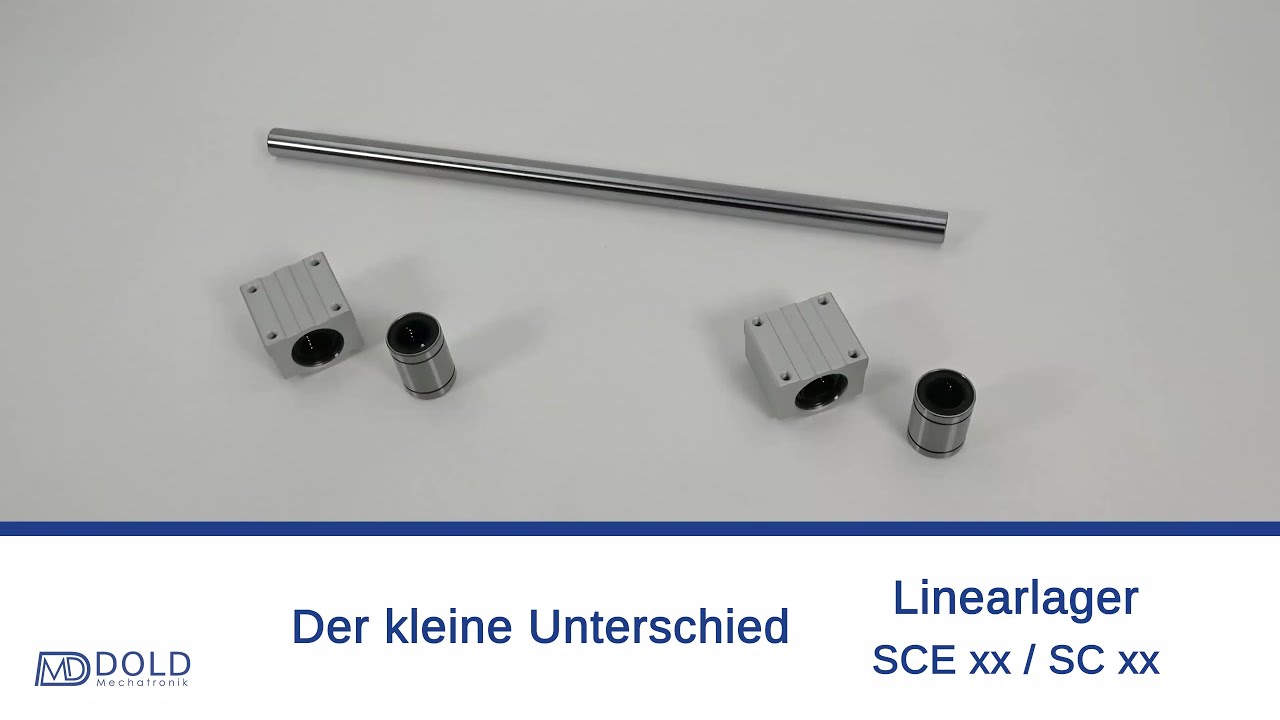

Скачать или смотреть Der Kleine Unterschied - Linearlager SCE20UU vs. SC20UU | DOLD Mechatronik

...ein kleiner aber wichtiger Unterschied bei Linearlagern:

Linearlager nach europäisch metrischer Norm (LMExx, SCExx) sind für Wellen mit Toleranz h6 ausgelegt.
Linearlager nach japanisch metrischer Norm (LMxx, SCxx) sind für Wellen mit Toleranz g6 ausgelegt.

Je nach Kombination ergeben sich verschiedene Vorspannungen:

LME / SCE Lager + h6 Wellen: normale Passung
LME / SCE Lager + g6 Wellen: erhöhtes Spiel (bis 0,02mm Spiel)
LM / SC Lager + g6 Wellen: normale Passung
LM / SC Lager + h6 Wellen: erhöhte Vorspannung ( bis 0,01mm Vorspannung)


Linearlager ohne Gehäuse LMExxUU / LMxxUU:
https://www.dold-mechatronik.de/Linea...

Linearlager mit Gehäuse SCExxUU / SCxxUU:
https://www.dold-mechatronik.de/Linea...

Linearlager mit Flansch LMEFxxUU / LMFxxUU:
https://www.dold-mechatronik.de/Linea...
