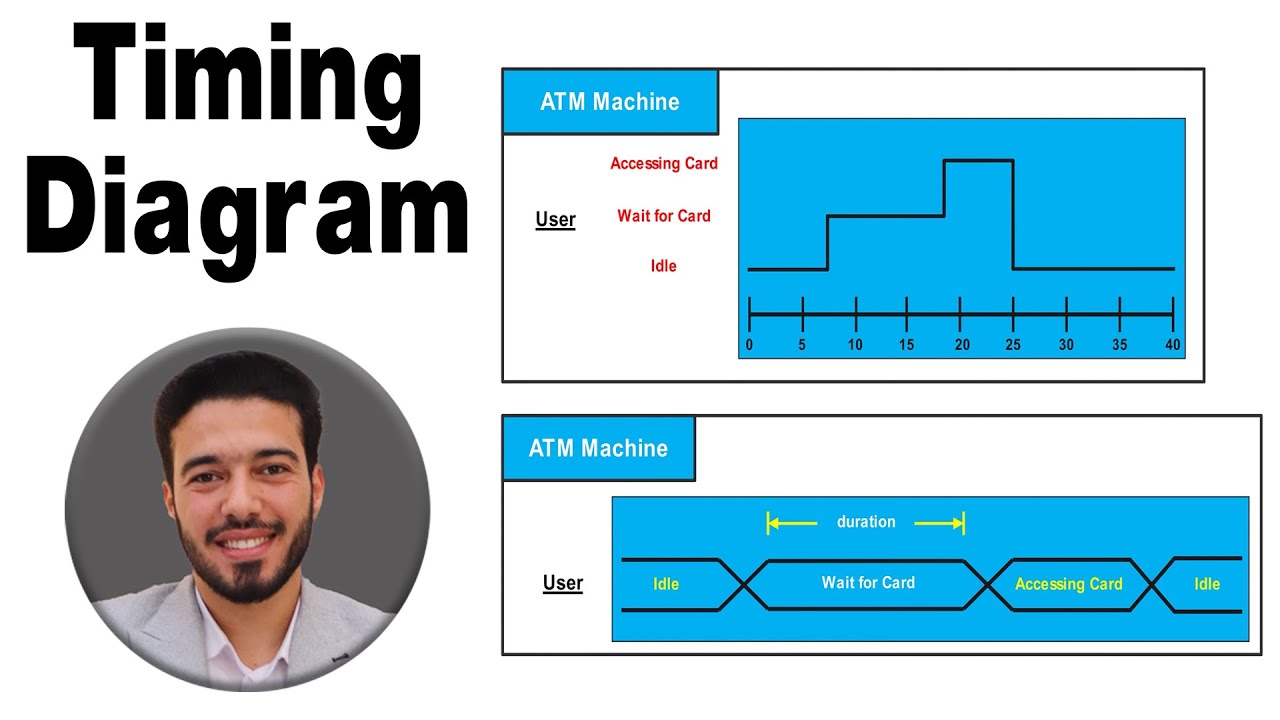

Скачать или смотреть UML Timing Diagrams | شرح مخطط التوقيت فى لغة النمذجة الموحدة

"مخطط التوقيت" أو "مخطط التوقيت الزمني"، وهو رسم بياني يوضح توقيت الأحداث وترتيبها الزمني في نظام معين.
ما هو مخطط التوقيت؟
هو تمثيل مرئي لتسلسل الأحداث التي تحدث داخل نظام معين عبر الزمن.
يعرض بشكل خاص كيف تتفاعل مكونات النظام المختلفة في أوقات محددة.
يُستخدم في مجالات مثل هندسة الكمبيوتر والإلكترونيات لفهم وتصميم سلوك الأنظمة الرقمية، ويشمل ذلك عرض تغير قيم الإشارات مع مرور الوقت.


رقم التليفون واتس لحجز الشروحات و الاعمال:
https://wa.me/+201065761668
رابط صفحة الفيسبوك:
  / studentguide101

كيف يعمل مخطط التوقيت؟
1. خطوط الحياة (Lifelines):
يتم إنشاء خط حياة واحد أو أكثر لتصوير كل مكون أو عملية في النظام.
2. الحالات (States):
يتم رسم الحالات المختلفة التي يمر بها كل مكون على خط حياته، وتشير إلى وقت بداية ونهاية كل حالة.
3. الأحداث (Events):
يتم تمثيل التفاعلات بين المكونات باستخدام أحداث يتم رسمها كأشكال على خطوط الحياة في أوقات محددة.
4. التدمير (Destruction):
يتم وضع حدث تدمير في نهاية خط الحياة للدلالة على انتهاء دور حياة مثيل المكون.
باختصار، "مخطط التوقيت" هو أداة حيوية لتوضيح كيفية عمل الأنظمة بشكل متزامن ودقيق [1، 2].

Timing diagram is a graphical representation that visualizes how a system's components or signals change and interact over a specific period of time, used in both software engineering (UML) to show object state changes and event sequences, and in digital electronics to display signal waveforms and their relationships to time.
