Ungeschnittenes Werkstattvideo von Lernenden des TG11 der Gewerblichen Schule Künzelsau.

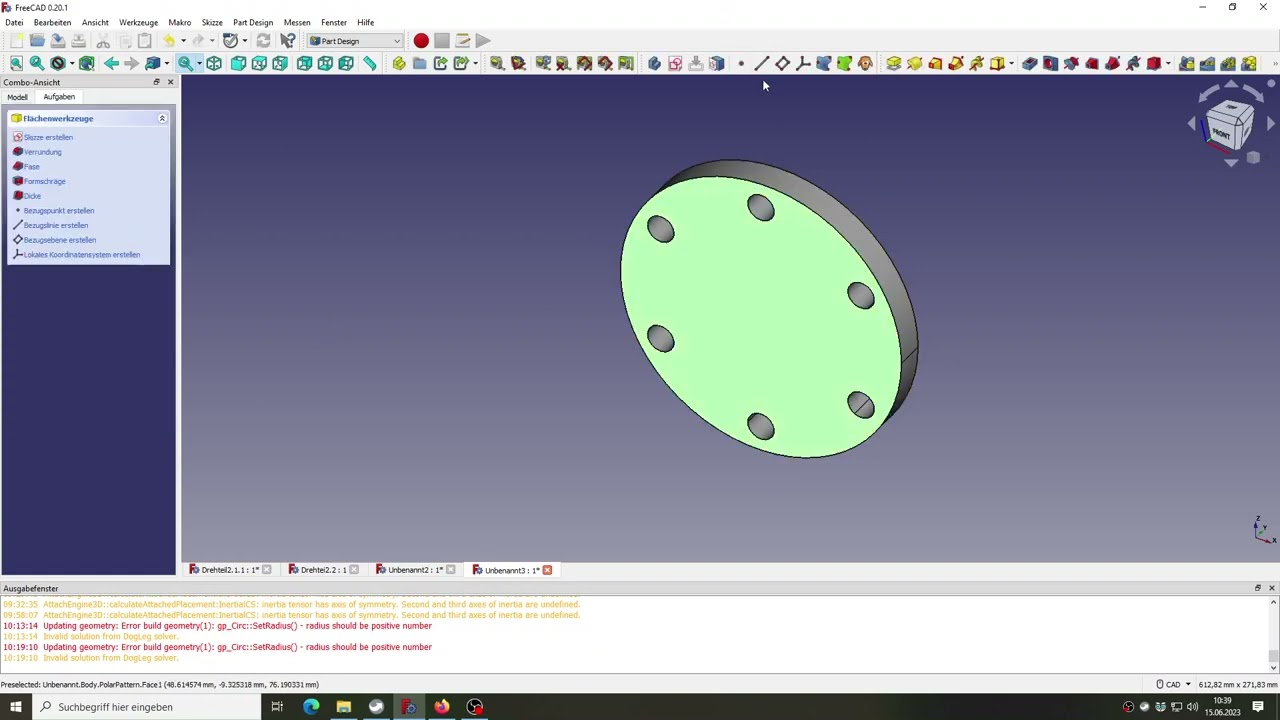

Modell 2.6 ist ein einfacher Flansch mit polarem Muster für die Flanschbohrungen, die mittels Hilfgeometrie skizziert werden.

Kurzbeschreibung des Videos :

• PartDesign
• Körper erstellen
• Skizze erstellen
• XZ-Ebene wählen
• Kreis-Skizzierwerkzeug aufrufen (im Video ist die Hilfsgeometrie aktiviert, die später wieder angepasst wird)
• Kreis zeichnen mit Mittelpunkt = Koordinatenachse
• Durchmesser bemaßen
• Skizze schließen
• Aufpolsterung durchführen
• auf Hilfsgeometrie umstellen (blau)
• Kreis-Skizzierwerkzeug aufrufen
• Mittelpunktskreis erstellen
• Bemaßung
• Umstellen auf Normal-Skizzierung
• Kreis für die Bohrungen auf dem blauen Hilfsgeometrie-Kreis erstellen (Mittelpunkt auf Kreislinie, Beschränkung)
• Kreismittelpunkt Bohrung mit vertikaler Achse – Punkt auf Objekt – beschränken
• Bohrung bemaßen
• Tasche – durch alles – erstellen
• Bohrung ist fertig und vollständig beschränkt
• Bohrung auswählen
• polares Muster anwenden (ggf. richtige Achse verwenden)
• Anzahl der Bohrungen setzen
• Schließen
• Bohrmuster ist erzeugt
• neue Skizze auf oberer Werkstückebene erstellen
• Mittelpunktskreis hinzufügen
• Bemaßung
• Taschenwerkzeug für Bohrung – durch alles – verwenden
• Kante der erzeugten Bohrung auswählen
• Fasenwerkzeug aufrufen
• Fasenmaß eingeben
• Fertig
