In diesem Video ist das erste Studio-Mischpult von dem mannheimer Radiosender SUNSHINE LIVE (elektronische Musikrichtung zu sehen.
Das Pult wurde 1995 in den USA von der Firma Broadcast Electronic (BE) gefertigt.
Es verfügt über 12 Stereokanäle, welche jeweils 3fach belegbar sind (Inputs A, B und C).
Zudem stehen 3 Output-Busse zur Verfügung: PGM (für das laufende On Air-Programm), AUD (für Off Air Editing Arbeiten) und MIX für das N-1 Telefonhybrid Signal. Die Busse PGM - Programm und AUD - Audition sind Stereobusse und via Leuchttaster (grün) für jeden Kanal einzeln zuschaltbar. Der MIX Bus ist ein Monobus, enthält eine Mischung aus dem rechten und linken Audiosignal und ist nur im Inneren der Gerätes zuschaltbar (Jumper).
Jeder Kanal hat Insertanschlüsse und lässt sich im Handumdrehen auf reine Mikrofonkanäle umjumpern (eine Monobrückung ist ebenfalls schnell umgestellt).
Die komplette Konsole ist VCA-Gesteuert (bedeutet, es läuft kein Audiosignal über Schalter, Taster, Potis oder Schiebefader).
Bei Potis und Fadern hat BE nur High End Bauteile der Firma Penny & Giles verbaut.
Die Operationsverstärker sind Rauscharm und liefern einen satten Klang ab.
Um die Kanäle vorzuhören (PFL), zieht man den 100mm Fader ganz an den unteren Anschlag und noch ein Stück weiter (Rastpunkt). Eine rote CUE-LED für jeden Kanal signalisiert die Funktion an jedem Kanal.
Über einen eingebauten CUE-Lautsprecher kann das Signal dann unabhängig gehört stufenlos in der Abhörlautstärke eingestellt werden (Drehpoti ganz rechts).
Weitere Abhörmöglichkeiten bestehen via zwei Audio-Schienen mit 8 Quellen:
Eine für den Stereokopfhörer-Ausgang und eine für den Studiomonitor-Ausgang.
Neben den PGM und AUD Bussen lassen sich noch das CUE-Signal (leider nur mono) und 5 extern anschließbare Stereoquellen abhören.
Die Pegelanzeige ist über vier große und gut hintergrundbeleuchtete Analog-VU-Meter gelöst.
Die ersten Beiden für den Audition-Output, die letzten Beiden für den Programm-Output. Eine rote Peak-LED pro VU-Meter signalisiert eine jeweilige Übersteuerung (Schwelle intern einstellbar). Neben diesen Analog-Instrumenten sind noch grüne Bus-Leuchtdioden und die "Bridge" eingebaut und zeigen ab -15 dB ein anliegendes Audiosignal separat für AUD, PGM und MIX-Bus an.
Eine einfache Phasenkontrolle ist für jeden Stereobus einzeln über eine Duo-LED in zwei Farben möglich (alles im plus Bereich inkl dem 0 Punkt leuchtet grün, im minus Bereich färben sich die LEDs rot).
Spannungsanzeigen zur Kontrolle für die wichtigsten sechs Spannungen (insgesamt sind es 9(!) Eingangsspnnungen) sind auf Knopfdruck über gelbe LEDs abrufbar.
Eine extrem gleichlaufsichere LED-Uhr mit 24 Sunden, Minuten und Sekundenanzeige ist ebenfalls mit an Bord und signalisiert die aktuelle Zeit über rote LED Ziffern (leider keine DCF-Funkuhr).
Grüne LED Ziffern sind direkt unter der Uhr und zeigen Eventtimer (Minuten, Sekunden und 10tel Sekunden) und/oder Mikrofontimer an.
Der Eventtimer kann mittels Start, Stop und Reset Taster gesetzt werden.
Der Mikrofontimer startet jedes mal bei 00:00 Minuten wenn ein Mikrofon geöffnet wird und zählt vorwärts (dieses kann auch auf jeden anderen Kanal gejumpert werden).
Bei den Logicfunktionen können alle Eingänge (A, B und C) separat abgefragt werden und mittels Jumper ein Dauersignal oder Impuls ausgeben.
Hierbei sind die ON und OFF Tasten möglich. Ein eingeschränkter Faderstart ist ebenfalls über Jumper zuschaltbar (beim Hochziehen des Faders geht die ON Taste an, leider aber nicht umgekehrt wieder beim Runterziehen auf OFF).
Monitormute und Rotlichtsteuerung können ebenfalls über Jumper für jeden Kanal einzeln zugeschaltet werden.

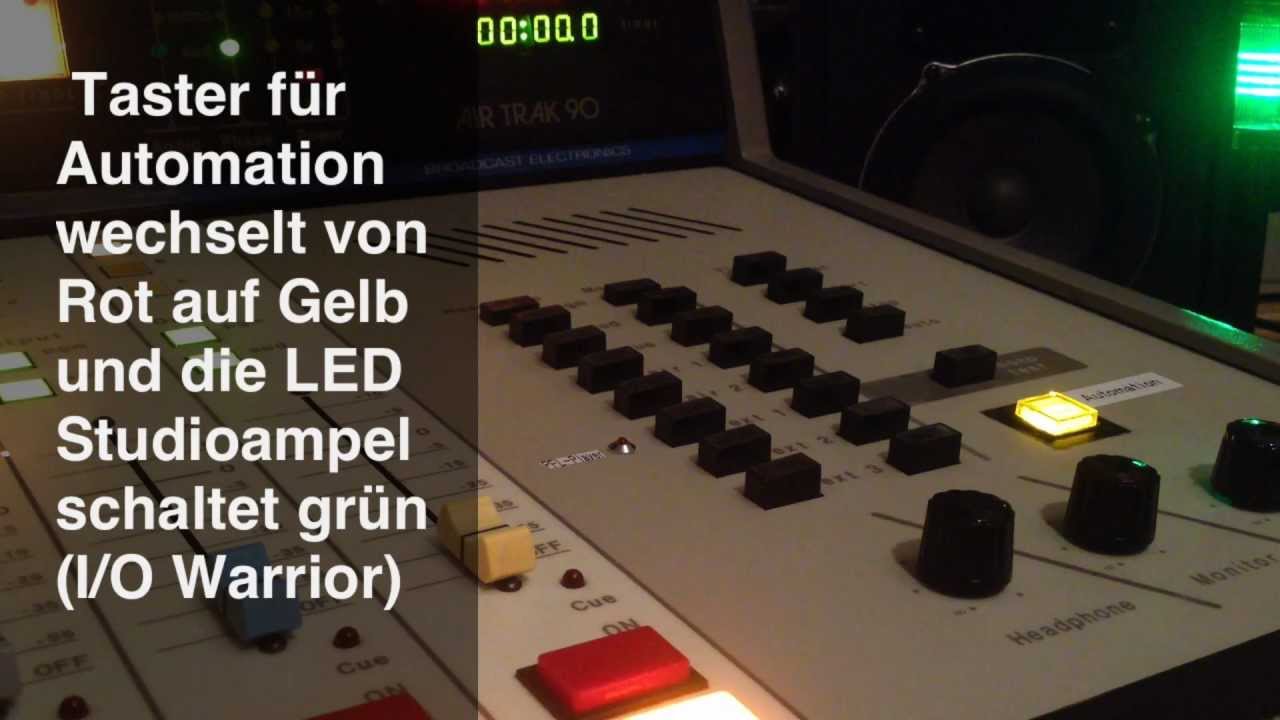

Eine Modifikation mit Hilfe von einem USB I/O Warrior macht es möglich, die Audiokanäle nicht nur abzufragen (Fader oder Hotstarts), sondern auch von der Sendesoftware zu öffenen oder schließen (Track ist fertig - Kanal geht automatisch zu / Klick per Maus auf den Player - Kanal geht automatisch auf).
Zudem ist es nun möglich, eine exteren Quelle zum Abhören (z.B. mAirList PFL-Player) automatisch über ein USB-Befehl auf Monitor und/oder Kopfhörer zu schalten.
Unterm Strich ist es nun ein nahezu unkaputtbares und schönes Analogmischpult mit vielen neuen Zusatzfunktionen. Leider ist der MIX Bus nur dem PGM-Bus gleichgesetzt, so dass das PGM als Off Air Signal genutzt werden muss und die Busbeschriftungen nicht mehr stimmig sind. Was sich BE wohl dabei gedacht haben mag...
