Die Bergshausener Talbrücke wurde in den Jahren 1958–62 (Überbau Nord) und 1969–71 (Überbau Süd) errichtet. Komplexe Untersuchungen ergaben an beiden Teilbauwerken statische und konstruktive Defizite. Die Verstärkung des Haupttragwerkes, insbesondere am nördlichen Teil, war unumgänglich. So sollte Zeit für den Neubau einer Ersatzbrücke gewonnen werden.

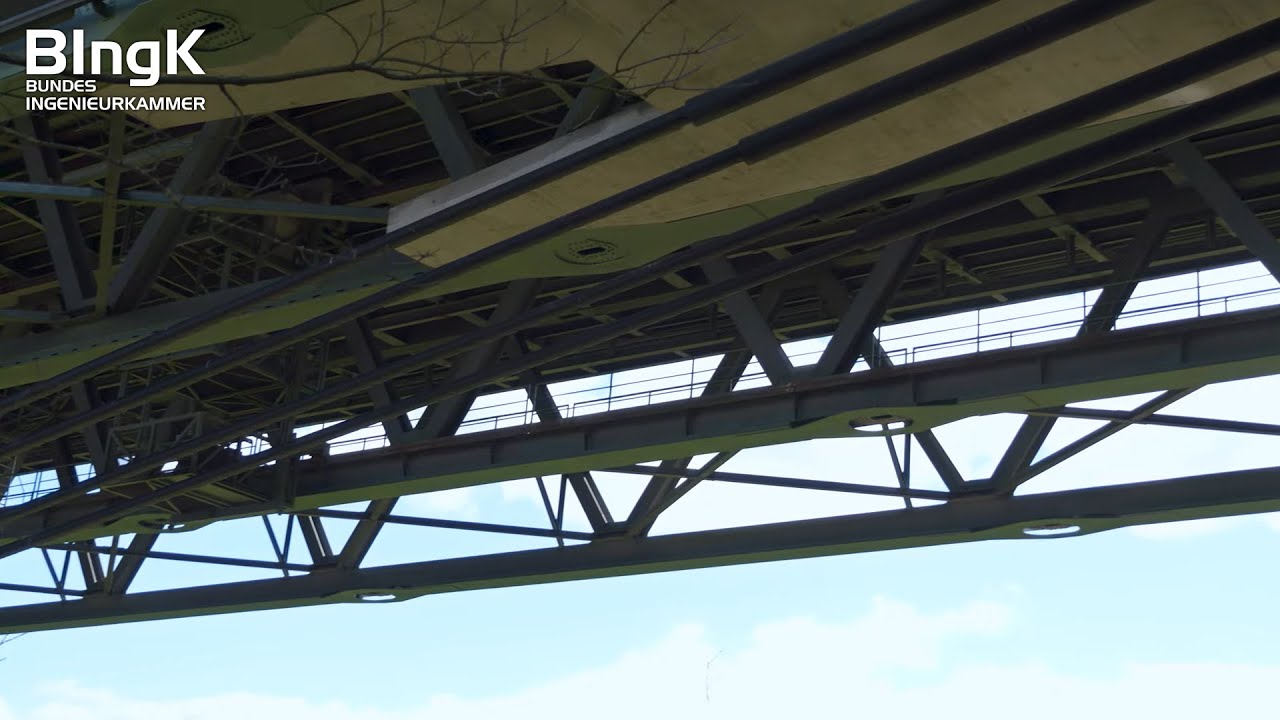

Durchlaufend über sieben Felder schwingen sich zwei getrennte filigrane Überbauten aus Stahl über die Fulda und setzen sich auf konventionell gestaltete Stahlbeton-Hohlkastenpfeiler ab. Beide Überbauten besitzen Stahlstreben-Fachwerke mit einer oben liegenden orthotropen Fahr-bahn.

Mit einer umfassenden Bauaufnahme – bestehend aus geometrischem 3D-Laserscan-Aufmaß, Materialuntersuchungen und statischen bzw. dynamischen Messprogrammen – gelingt es, die Tragfähigkeit sehr genau zu berechnen und nahezu real einschätzen zu können.

Die neue Unterspannung des Überbaus Nord mit polygonal verlaufen-den Seilen fängt neben Teilen der Verkehrslast anteilig Eigengewichts-lasten ab. Die Vorspannung erfolgte in allen Feldern beidseitig von den Hochpunkten aus, wozu der Einbau von Stahlkonstruktionen erforderlich wurde, die Spannanker aufnehmen und die Vertikalkräfte in den Über-bau einleiten. In den Widerlagerachsen wird die gesamte Seilkraft in den Überbau geleitet.

Der südliche Überbau benötigte wesentlich geringere Ertüchtigungsmaßnahmen wie Blechvorlagen, Nietaustausch und Nachschweißen.

Die Jury würdigt, dass es den Ingenieuren gelungen ist, durch sehr detaillierte rechnerische Betrachtung einen eleganten und nachhaltigen Weg zu finden, das Bauwerk bis zum geplanten Ersatzneubau unter Verkehr halten zu können.

Auslober des Deutschen Brückenbaupreises sind BIngK und VBI, Schirmherr das BMDV. Die Videoproduktion erfolgte durch HELLO STUDIO W.
