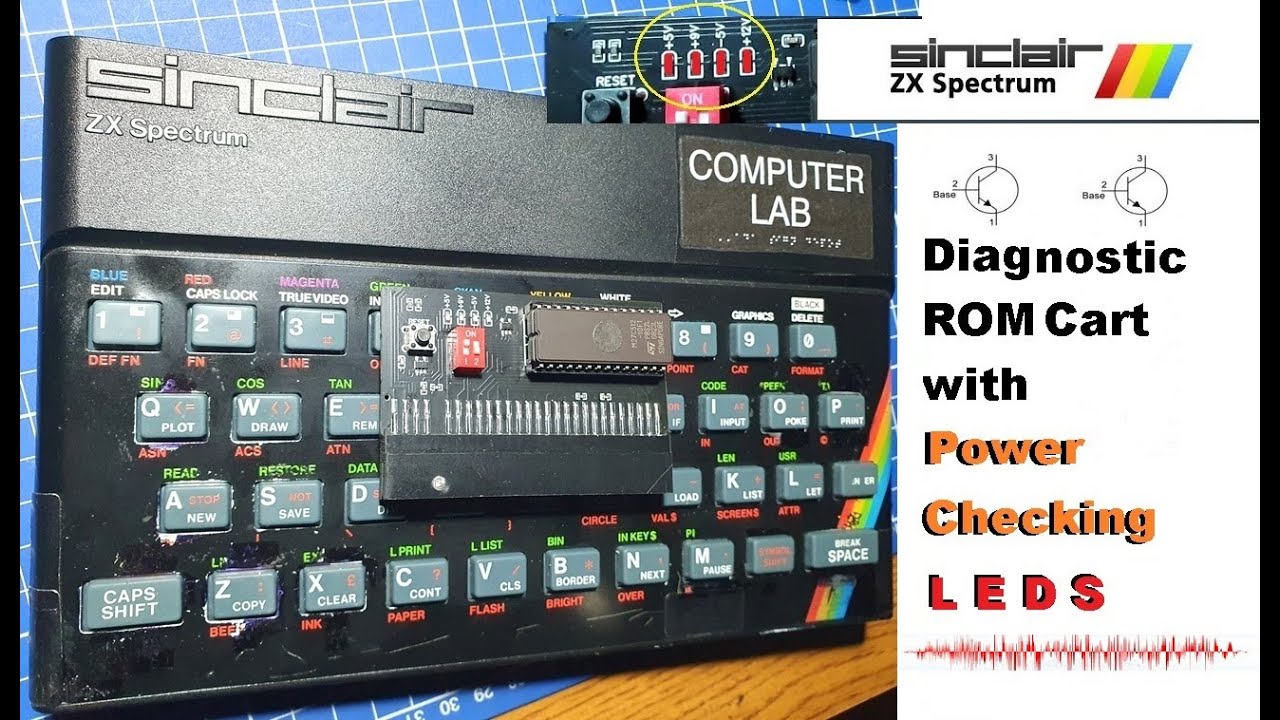

Скачать или смотреть ZX Spectrum — поиск неисправностей в цепи питания и транзисторах с помощью моей новой диагностиче...

Во-первых, 9 В — это номинальное напряжение питания при нормальной нагрузке, которую создает схема Spectrum.

Если этого напряжения нет, то, возможно, наиболее удачным и простым решением будет следующее:
Вероятно, поврежден стабилизатор напряжения (7805 RG).
Рассмотрите возможность его замены на современный преобразователь постоянного тока (например, Traco Power),
как наиболее совершенное решение без необходимости использования радиатора и всего остального.

Второе, на что следует обратить внимание, — это целостность катушки (в случае ее выхода из строя).

Следующая неисправность включает в себя все остальные параметры, присутствующие в ZX Spectrum,
и затрагивает инверторные схемы, силовые транзисторы и нижнюю часть ОЗУ.

Микросхемам DRAM 4116 требуется три источника питания: +12 В (VDD),
+5 В (VCC) и -5 В (VBB), плюс земля (VSS).

Питание 5 В подается на ЦП, ULA, логические элементы, ПЗУ и верхнюю часть ОЗУ.

Нижняя оперативная память также использует -5 В, поэтому её тоже необходимо генерировать.

Затем микросхема видеокодера LM1889 использует напряжение питания 12 В.
Присутствует инверторная схема: TR5, TR4 и катушка.
Чрезвычайно подвержена поломкам...

Если неисправна шина 12 В: TR4 и TR5 сгорели (?)
Далее идёт нижняя оперативная память...

-5 В отсутствует у 4116 (нижняя оперативная память): микросхемы сгорели (?).

Транзистор ZTX651: Может заменить ZTX650 (TR4)
Может заменить C2236A на платах версии 4S, но ZTX651 необходимо установить
в другом положении.
Транзистор ZTX751: Заменяет ZTX213 в позиции TR5 (и A733 на платах 4S)
