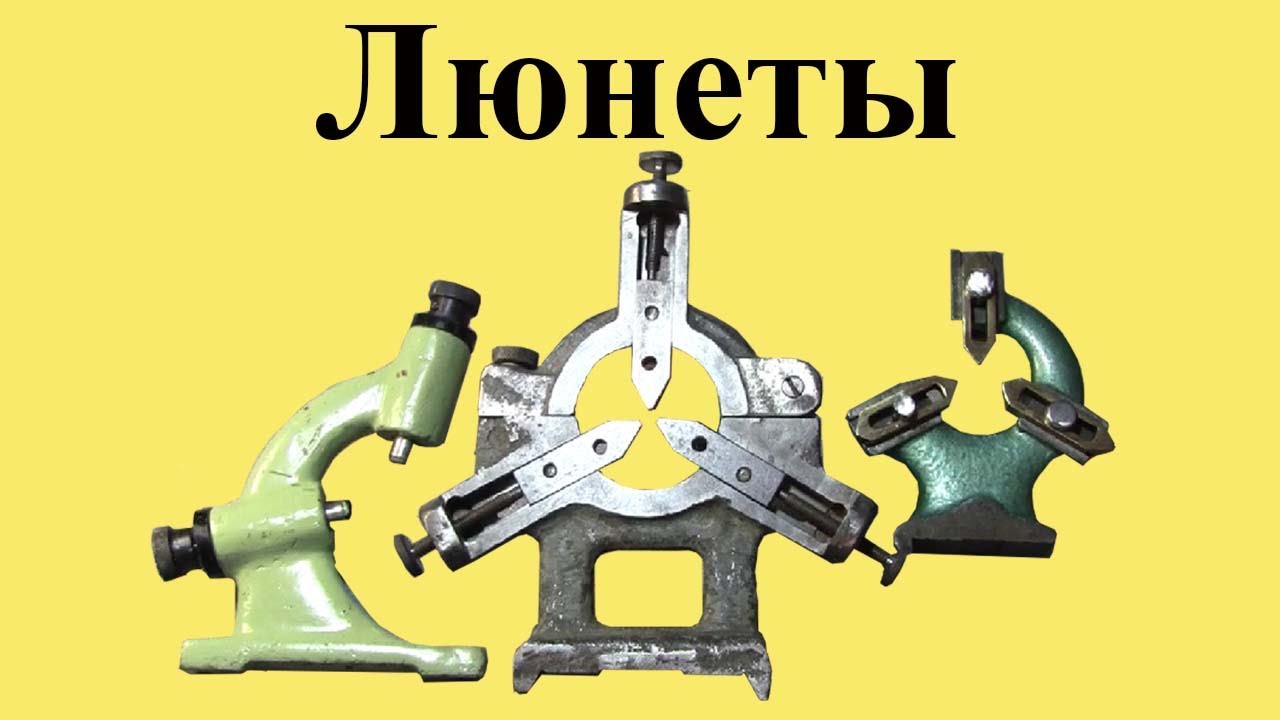

Показаны люнеты малогабаритных токарных станков: МН-80, С1, Шаублин-65.
Люнеты к токарным станкам бывают подвижные и неподвижные.

Приглашаю посмотреть другие видео на моём канале в плейлистах
«Токарный станок МН-80. Модернизация»:
   • Токарный станок МН-80. Модернизация
"Инструмент. Затачивание инструмента":    • Самодельный инструмент. Затачивание инстру...
«Станки. Ремонт и доработки. Модернизация»:
   • Станки. Ремонт и доработки. Модернизация
«Необычные работы на станках»:    • Необычные работы на станках
Приглашаю на мой канал:
https://www.youtube.com/my_videos?ar=...
Адрес этого видео:
   • ЛЮНЕТЫ малогабаритных токарных СТАНКОВ

Люнет станка МН-80 – подвижный, имеет два регулируемых кулачка, которые регулируются винтами вперёд-назад и стопорятся другими винтами. Расстояние от основания люнета до его центра – 70 мм.
Показано, как устроены и как разбираются и собираются кулачки.
На моём канале есть несколько видео, где показана работа на станке МН-80 с применением такого подвижного люнета:
   • Токарный станок МН-80. Нарезание РЕЗЬБЫ В ...
Я устанавливал люнет на МН-80 и в обратном положении, перевернув на 180°, когда задний кулачок становится передним:
   • Изменение положения ПОДВИЖНОГО ЛЮНЕТА

Показан люнет токарного станка С1. Этот станок является копией токарного станка Шаублин-90. Поэтому этот люнет можно ставить и на станок С1, и на Шаублин. Этот люнет разъёмный для удобства монтажа.
Расстояние от основания люнета до его центра – 90 мм.
Люнет станка С1 – неподвижный, имеет три кулачка. Кулачки чугунные. При закручивании винта по часовой стрелке кулачок движется ближе к центру. При выкручивании винта кулачок сам не движется, его приходится двигать руками.
В кулачках имеется по два отверстия для стопорения. И длинный овальный паз для стопорного винта. Кулачок может двигаться по этому пазу.
Показано, как снимать и ставить кулачки в люнет.

Показан люнет токарного станка Шаублин-65.
Этот люнет тоже неподвижный, с тремя кулачками.
Расстояние то основания люнета до его центра – 65 мм.
Три кулачка люнета регулируются вручную и стопорятся гайкой. Кулачки бронзовые. Кулачки могут двигаться по пазу в люнете эти в пределах овального отверстия.
Показано, как снимать и ставить кулачки в люнет.

Показан ещё люнет не малогабаритного станка, а такого, который по размеру примерно такой, как токарный станок Школьный.
Этот люнет неподвижный, разъёмный. Расстояние то основания люнета до его центра – 130 мм.
У люнета три кулачка, которые регулируются вручную и стопорятся винтами. На концах кулачков запрессовываются бронзовые наконечники.
Показано, как снимать и ставить кулачки в люнет.
Вот такие бывают люнеты малогабаритных токарных станков.
