Voici un hack de la télécommande Verisure pour la faire fonctionner par un ESP8266 via un optocoupleur 4 voies 5v

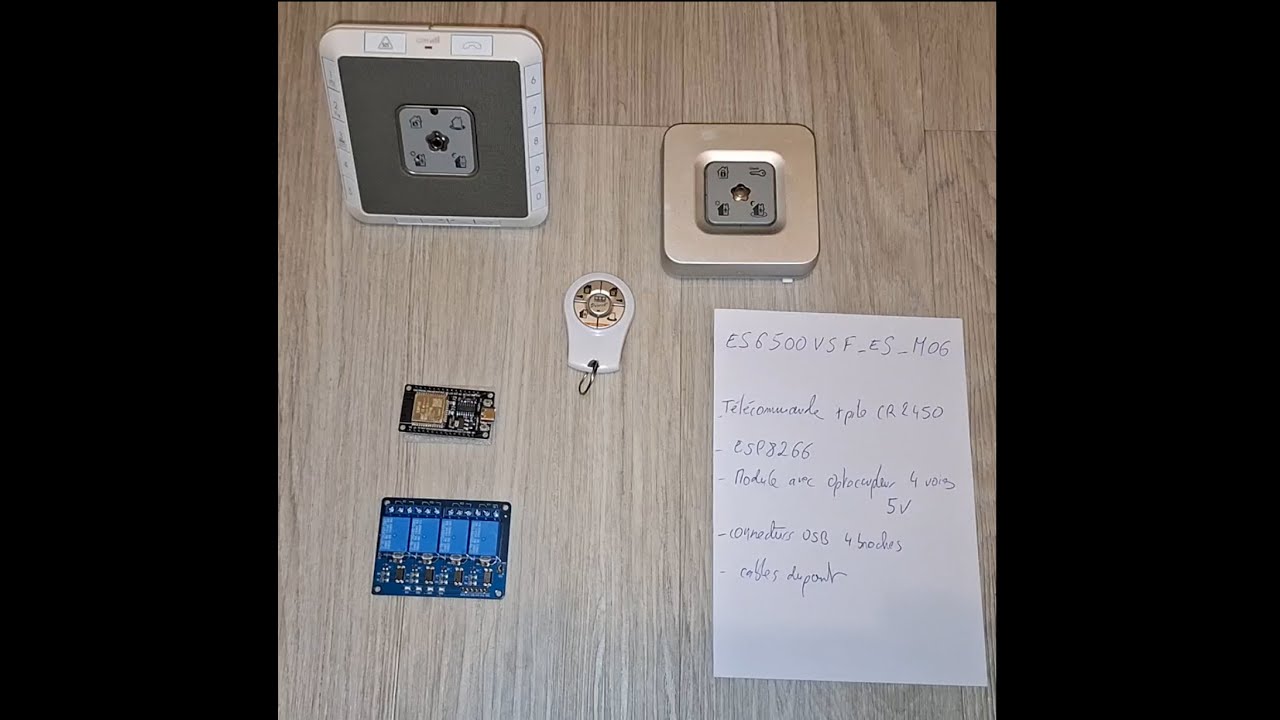

Matériel nécessaire (Amazon,Aliexpres...)
ESP8266
Optocoupleur 5V 4 voies
Télécommande évidemment fonctionnelle
câbles Dupont, soudure etc.

Ce Hack permet de piloter l'alarme Verisure grâce à un micro-controleur ESP8266.

Dans le principe normal, la télécommande envoi ses instructions simplement par appui sur un bouton, sans avoir besoin d'un badge ou d'un code.
Ce hack permet donc de recréer un appui par commande électrique sur certains boutons de la télécommande et cela, tant en local que par internet.
Attention, ce hack ne donne aucun retour sur la situation, ni sur les photos ect. c'est simplement une télécommande à distance.

Sur l'ESP8266 on crée un sketch qui héberge un serveur web et qui, selon la requête reçue, va la traiter ou non d'après notre code.
je me suis inspiré de ce projet: un ESP8266 qui pilote une carte relais qui à son tour active/désactive des lampes
et pour encore plus de confort : ca marche en local ou via internet et aussi par une application Android qu'on crée soi-même gratuitement!
https://how2electronics.com/wifi-voic...

Concernant le montage, l'astuce est que l'ESP8266 n'est pas capable de fournir du courant pour activer les relais car il ne délivre que du 3.3v (insuffisant pour activer les relais)
il faut alors tirer le 5v d'un câble USB, relier le 5v au VCC de la carte relais (et garder le cavalier/jumper) , la masse de ce câble USB sera reliée à la masse de l'ESP8266
et, c'est là l'important: relier aussi l'autre pin de masse de l'ESP8266 au circuit des relais (car l'ESP8266 a 2 pins de masse)
et bien sûr l'ESP8266 est alimenté par USB.

*Concernant le sketch, ce qui représente un appui est en fait de mettre en contact 2 pins de chaque switch de la télécommande.
Chaque relais va donc faire office de contact sec.
Dans le sketch, il faut que ce contact sec dure 1.5 seconde.
( ce sera une différence par rapport au sketch écrit par Mamtaz Alam)


void loop()
{
client = server.available();
if (!client) return;
command = checkClient ();
Serial.println(command);

if ( command == "d%C3%A9sactive%20l'alarme%20de%20ma%20belle%20maison" )
{
digitalWrite(relay1,LOW); // LOW 0 c'est allumé High 1 C'est éteint
delay(1500); // ca reste en mode LOW c'est à dire allumé pendant 1.5 secondes
digitalWrite(relay1,HIGH); // HIGH ca repasse en mode éteint


ainsi,pour déclencher l'action du relais 1 il faudra utiliser par exemple un navigateur internet et y taper:
http://url_de_mon_ESP8266/d%C3%A9sactive%20l'alarme%20de%20ma%20belle%20maison

on peut créer gratuitement une application Android;
https://appinventor.mit.edu/
l'application android reprend exactement ce principe:
on crée un bouton, et lors de l'appui sur ce bouton il génére une requete vers:
http://url_de_mon_ESP8266/d%C3%A9sactive%20l'alarme%20de%20ma%20belle%20maison
(mais sans ouvrir un navigateur, cela se fait en arriere plan)

*Toujours concernant le sketch:
l'ESP8266 ne traite pas bien certains caractères, comme les espaces
si vous envoyez la requête "désactive l'alarme de ma belle maison"
il faudra écrire dans le code de l'ESP8266:
d%C3%A9sactive%20l'alarme%20de%20ma%20belle%20maison

*Astuce:
afin de comprendre comme l'ESP8266 traite les requêtes, il suffit d'ajouter au code arduino ceci:
Serial.println(command);

dans la section:
void loop()
{
client = server.available();
if (!client) return;
command = checkClient ();
Serial.println(command);

ainsi, à chaque requête, dans le serial monitor d'arduino, on pourra bien voir comment il interprète la requête




*****************

Pour l'intégration dans Home Assistant ,i faut utiliser un éditeur et modifier le fichier configuration.yaml
grâce à rest_command:

Load frontend themes from the themes folder
frontend:
themes: !include_dir_merge_named themes

rest_command:

instruction1:
url: "http://url_de_mon_ESP8266/moninstruction1"
instruction2:
url: "http://url_de_mon_ESP8266/moninstruction2"

Ensuite dans automatisation,il faudra rechercher
"restful command"

voir un tuto ici:
https://www.home-assistant.io/integra...
