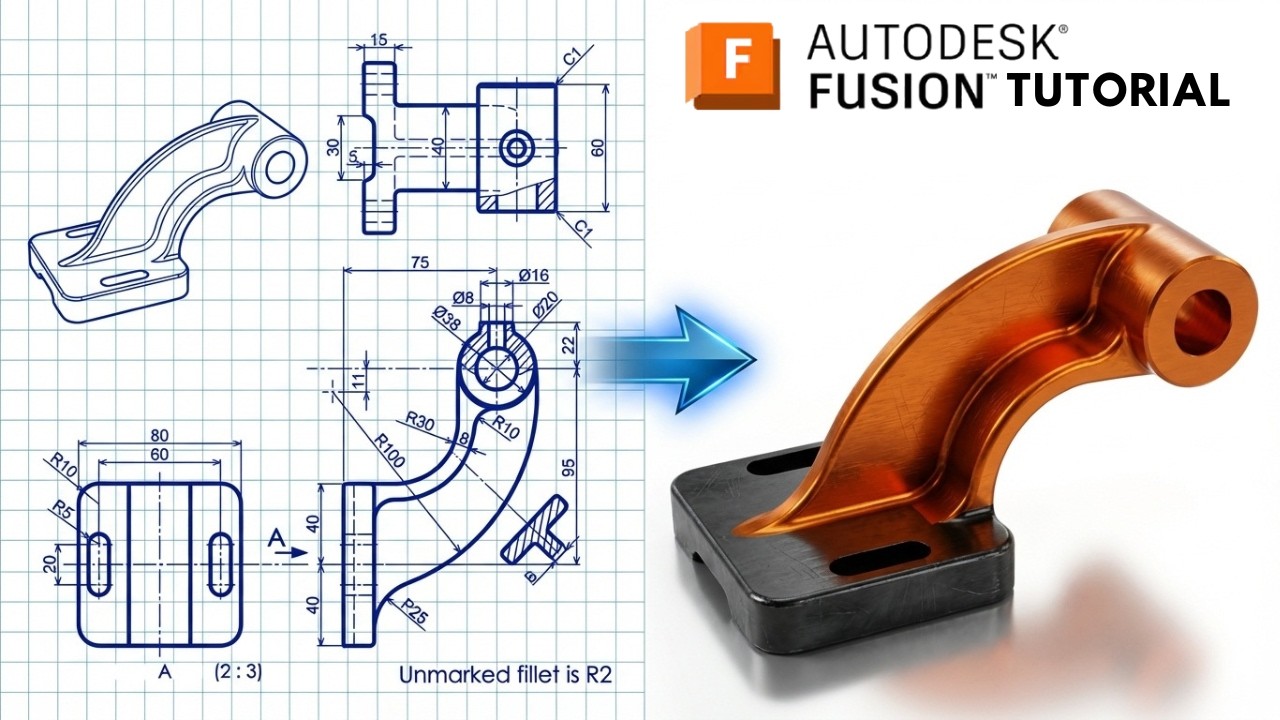

Скачать или смотреть Сможете ли вы создать эту модель? Задание Fusion 360 - Catics 3D01-05

3D-эскиз: https://www.3dmechanism.com/post/3d-e...

Пожертвования через PayPal: https://www.paypal.com/donate/?hosted...

В этом уроке по САПР мы будем использовать следующие функции:
1. Выдавливание
Что это: Основная функция для построения трехмерной твердотельной геометрии.
Как это работает: Вы выбираете замкнутый профиль эскиза и расширяете его наружу, чтобы добавить толщину и объем.
Лучше всего использовать для: Формирования основной структуры детали.

2. Смещение плоскости (построение)
Что это: Создает плоскость эскиза, параллельную существующей грани, но расположенную на определенном расстоянии от нее.

Как это работает:

Ситуация: Вам нужно нарисовать элемент, который находится не непосредственно на поверхности вашей модели.

Решение: Выберите грань (например, верхнюю поверхность) и сместите плоскость вверх, скажем, на 50 мм. Это позволяет создавать эскизы в пространстве, оставаясь при этом выравниваемым относительно базовой геометрии.
Наиболее подходит для: проектирования элементов на разных уровнях высоты или многослойных участков.

3. Плоскость вдоль пути (построение)
Что это: Создает плоскость эскиза, которая остается перпендикулярной (90°) кривой в выбранной точке.
Как это работает:

Ситуация: У вас есть изогнутая траектория, и вам нужно нарисовать профиль на ее конце, выровненный по направлению кривой. Стандартные плоскости начала координат не будут соответствовать углу.

Решение: Выберите кривую, и Fusion сгенерирует плоскость, которая перемещается вдоль нее, почти как тележка по рельсам. Переместите ее к конечной точке (Расстояние = 1,0), чтобы получить правильную ориентацию эскиза.

Наиболее подходит для: подготовки профилей для операций вытягивания или добавления плоской геометрии к изогнутым деталям.

4. Отверстие
Что это: Функция для создания точных просверленных и резьбовых отверстий.

Принцип работы: Использует стандартные спецификации (ISO, ANSI и т. д.) для автоматического определения размеров отверстий под конкретные крепежные элементы (например, винты M6).
Наиболее подходит для: точек крепления, болтов, шарниров и механических соединений.

5. Скругление углов
Что это: Инструмент для сглаживания острых кромок.
Принцип работы: Применяет радиус к углам или кромкам.
Наиболее подходит для: повышения комфорта при работе с деталями и снижения концентрации напряжений в механических компонентах.

Все размеры указаны в мм/г/с/ISO
---------------------------------------------------------------------------------------------
