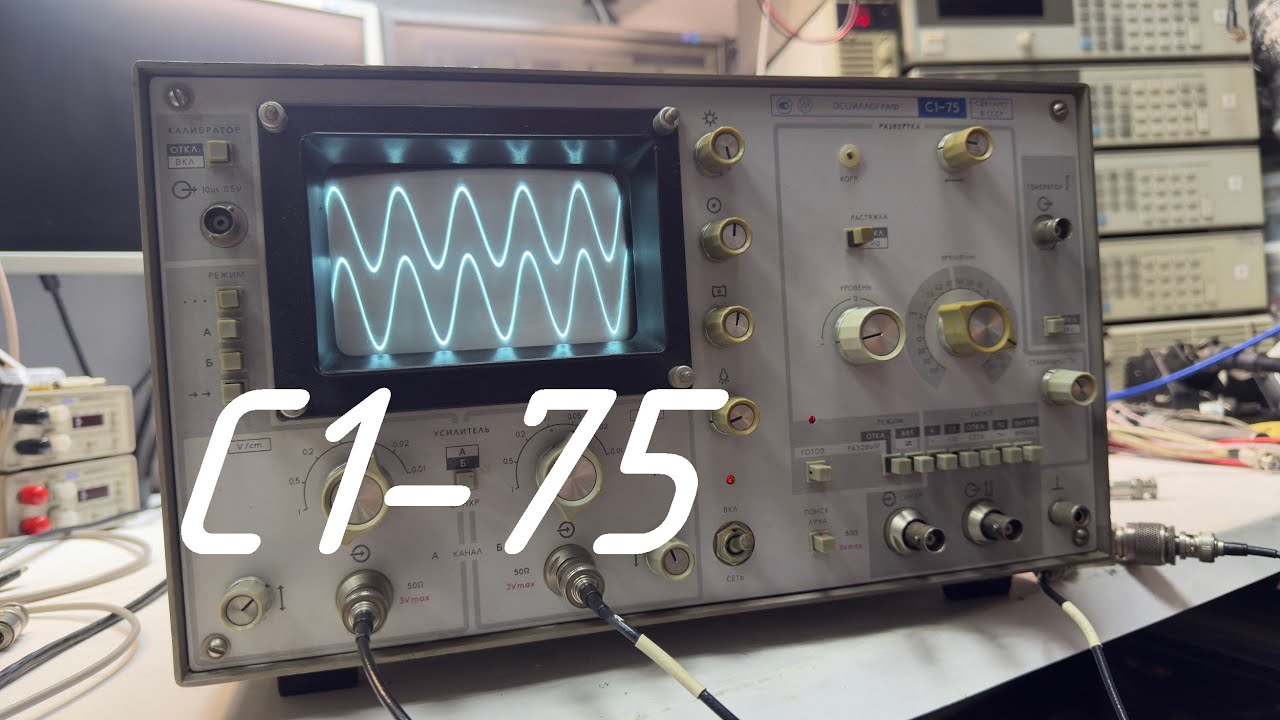

Скачать или смотреть Ремонт / обзор осциллографа С1-75

Добрый день Уважаемые подписчики и гости канала! Представляю Вашему вниманию видео - .ремонта и обзора осциллографа С!-75. Данный прибор был куплен в декабре 2023 года, приехал уже в январе 2024 г. и так стоял ждал своей очереди) В общем руки дошли, прибор в полном рабочем состоянии! Приятного всем просмотра.

Дата сьемки 4-5 февраля 2026 г.


ТТХ

https://www.qrz.ru/schemes/contribute...

Осциллограф С1-75 универсальный быстродействующий прибор, предназначен для исследования одного или двух сигналов с амплитудой 20 мВ-25В и длительностью 8нс-1с в реальном масштабе времени. Малое время нарастания ПХ и большая яркость ЭЛТ позволяют успешно применять осциллограф в электронно-счетной технике, ядерной физике и физике высоких энергий при исследовании быстропротекающих процессов.
Входное сопротивление 50 Ом обеспечивает возможность исследования ВЧ сигналов без искажения их формы из-за емкостной нагрузки.

В приборе имеется встроенный импульсный генератор (амплитуда 200 мВ, фронт нарастания 0,5нс) для проверки ПХ.

Вертикальное отклонение
Полоса пропускания — 0 МГц-250 МГц;
Время нарастания ПХ — 1,5нс;
Коэффициент отклонения — 10 мВ/см-1В/см;
Погрешность С1-75 — 3%;
Входное сопротивление — 50 Ом.
Горизонтальное отклонение
Коэффициент развертки — 20нс/см-0,1с/см;
Погрешность — 3%;
Тип индикатора — ЭЛТ 13ЛО105 М;
Рабочая часть экрана — 60×100 мм;
Скорость фотозаписи — 1500 км/с;
Питание С1-75 — от сети 220В, 50Гц; 115В или 220В, 400Гц;
Потребляемая мощность — 160В∙А;
Габаритные размеры — 408×220×546 мм;
Масса С1-75 — 23кг.
