Lasermaterialbearbeitung mit synchronisierten Polygonscannern

Laser material processing with synchronized polyygon scanners


Voraussetzung:
Laserquelle mit schnell schaltbaren Laserausgängen, zwei Strahlengänge
Strahlquelle:
Edgewave Laser, 300 W Laserleistung, zwei Strahlausgänge bis 100 kHz schaltbar
Notwendige Synchronisationen:
1. Scanner zu Achsbewegung (Linienkonstanz)
2. Laser zu Scanner (Linienkonstanz, Strahlumschaltung)
3. Scanner zu Scanner (Phasenversatz)
nahezu vollständige Ausnutzung der Laserquelle durch synchronisierten Polygonscannerbetrieb mit MOEWE-Scannern möglich

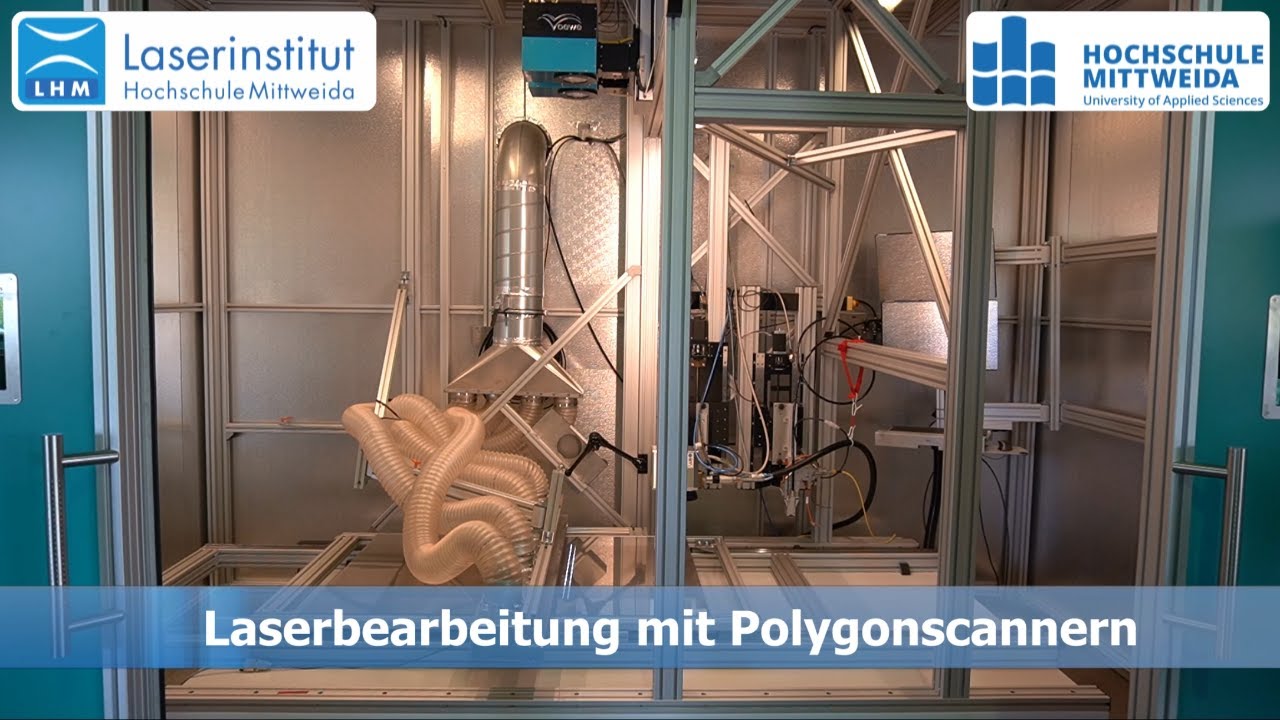

-schnelle Flächenbearbeitung in Großraum - Laseranlage (1500 mm x 1800 mm Arbeitsbereich)
maximale Bearbeitungsgeschwindigkeit mit 300 W Laserleistung = 150 cm x 180 cm in 36 s = 45.000 cm² / min

Blick in die Zukunft: Polygonscannergeschwindigkeit maximal um Faktor 12 skalierbar (4.800 m/s) – mit skalierter Laserleistung von 3,6 kW Beschriftungsgeschwindigkeit von nahezu 1 m² pro Sekunde erreichbar


Laserinstitut Hochschule Mittweida
Arbeitsgruppe Prof. Streek
Technikumplatz 17
09648 Mittweida
Deutschland

http://www.laser.hs-mittweida.de
