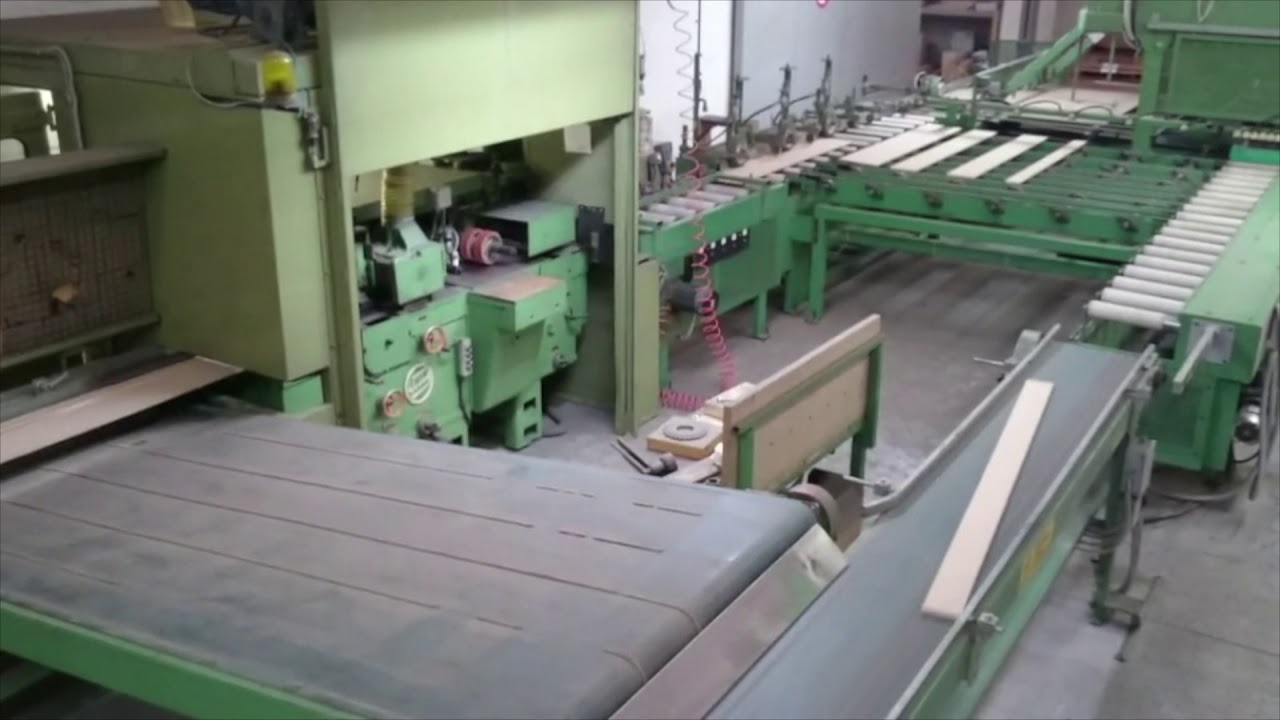

Schubkastenanlage
Fabr. Düspohl
Type U 250 / 30

Komplette Schubkastenanlage für Zargen aus Spanplatte mit PVC Folie ummantelt,
Klebermedium PVAc Leim.

Die Anlage besteht in wesentlichem aus folgenden Komponenten:

1. Hubtisch zur Ablage der vorgesägten Spanplatten Formate entsprechend der Zargenbreite und Zargenlänge
2. Transporteur, Vacuum System zur Ablage der Spanplattenformate auf den Quertransport
3. Quertransport mit Übergabe in den Längstransport der Spanplattenformate
4. Längstransporteur in den Weinig Profiler, Maschine mit Lärmschutzkabine
5. Transporteur der fertig bearbeiteten Spanplattenstreifen
6. Reststreifen der Spanplattenformate fallen auf einen Quertransport und werden zurück gefördert, um ebenfalls profiliert zu werden.
Der Rücktransport erfolgt nach dem "Mary-go-round" System
7. Übergabe Vorrichtungder Reststreifen in den Längstransport zur Weinig
8. Nach der Weinig weiter in eine zusätzlich Bearbeitungsstation zum Fasen oder ähnliches
9. Übergabe in das Düspohl Puffermagazin
10. Übergabe in die Düspohl Wendestation bestehend aus: Spanplatten aufrichten, Folie abrollen, Folie prägen, Folie beleimen und Folie aufrichten
11. Düspohl Übergabe zwischen Wendestation und Rollenpresse bestehend aus: Folienfaltvorrichtungen, Taschenbildung der Folie und Signalgeber der Kappsäge
12. Rollenpresse mit seitlichen und oberen auf Spanplattendicke und Zargenhöhe einstellbare Druckwalzen, Oberflächen hartverchromt
und mit Werkzeugen für die Führungs-und Bodennuten.
13. Düspohl Kappsäge, neue Konstruktion
14. Übergabe
15. Zimac Stapelvorrichtung
