Фильтрами ионитными противоточными (ФИПр) называются устройства, устанавливаемые в системы химводоподготовки и предназначенные для вывода солей и смягчения воды, параметры и свойства которой не соответствуют нормативным показателям. Фильтрами ФИПр в Екатеринбурге, как правило, оборудуются трубопроводные системы котельных, которые обеспечивают подпитку водяных и паровых котлов, тепловых сетей и технологических процессов, связанных с очисткой воды. Данное устройство заправляется ионитом. Проходя через набухший слой ионита вода, а также сам регенерационный раствор, фильтруются (очищаются).

Принцип действия устройства заключается в том, что через специальный ионитный слой пропускается поток воды, который помимо этого подвергается обработке под воздействием давления 0,6 МПа и встречного потока регенерационного раствора (вода и регенерационный раствор движутся в противоположных направлениях). Благодаря слою отрегенерированного ионита обеспечиваются все необходимые качественные характеристики воды.

Алгоритм работы фильтра ФИПр:

фильтрация (вывод солей или смягчение);
взрыхление (примерно 1 раз в 10 фильтроциклов);
регенерация;
отмывка;
сброс фильтрующего материала.
Выработку фильтрата определяет технологический процесс, также она зависит от допустимой величины проскока анионов и катионов. Эта величина, в свою очередь, устанавливается для каждой системы индивидуально.

Составляющие элементы ионитного противоточного фильтра:

корпус в виде цилиндра и днище элиптической формы (материал изготовления — сталь);

опоры металлические в количестве 3 штук для крепления к фундаменту;

устройства распределительные (материал изготовления — прочные полимерные материалы) в количестве 2 или 3 шт. (в зависимости от конструктивного исполнения);

люки-лазы в количестве 3-4 шт. (в зависимости от конструктивных особенностей фильтра);

трубная обвязка (материал изготовления — полипропилен или нержавеющая сталь);

запорная арматура;

приспособление для отбора воды с целью контроля ее параметров;

штуцер для выгрузки фильтрующего материала.

Помимо этого, фильтр ФИПр необходимо заправлять фильтратом в установленном количестве.

Помимо изделий из углеродистой стали мы также выпускаем нержавеющие фильтры ФИПр следующих марок:

Фильтры ФИПр 08Х18Н10
Фильтры ФИПр AISI304
Фильтры ФИПр 08Х18Н10Т
Фильтры ФИПр 12Х18Н10Т
Фильтры ФИПр AISI321
Фильтры ФИПр 08Х17Н13М2Т
Фильтры ФИПр AISI316Ti
Фильтры ФИПр 03Х17Н14М3
Фильтры ФИПр AISI316L

Данный вид фильтрующих приспособлений классифицируется по производительности, способам зажатия ионита и направления прохождения регенерирующего потока:

Классификация по производительности: диапазон производительности фильтров ФИПр составляет от 32 до 280 м3/час.
Способы зажатия ионита: возможны два варианта зажатия ионита — механический или гидравлический способом.
Способы прохождения регенерирующего потока: два варианта – сверху вниз и снизу вверх.
Если в фильтре используется механическое зажатие ионита, то она особенности функционирования данной модели будет влиять направление потока регенерации. При движении сверху вниз осветленная вода под давлением будет поступать в аппарат снизу вверх, поднимая через специальные колпачки ионит, лежащий на нижнем дне. В процессе подъема ионит прижимается к материалу инертного происхождения. Далее, поток равномерно распределяется и поступает в фильтрат, в котором оседают катионы. После истощения потока фильтрационный аппарат переходит в другой режим работы — в регенерацию. Восстановление производится только в случае осаждения ионита в полном объеме. Регенерирующий раствор требуется подавать в противоположном направлении прохождения потока осветленной воды. Отходы смываются в дренажное устройство. После этого цикл фильтрации считается завершенным, а устройство готовым к новому циклу.

При движении снизу вверх рабочий поток воды подается сверху и, проходя все слои, распределяется в верхнем дне. Катионы жесткости остаются на материале фильтра, а катионы натрия поступают в фильтрат и через специальный коллектор поступают в нижнее дно. Дальнейшие процедуры аналогичны вышеописанному.

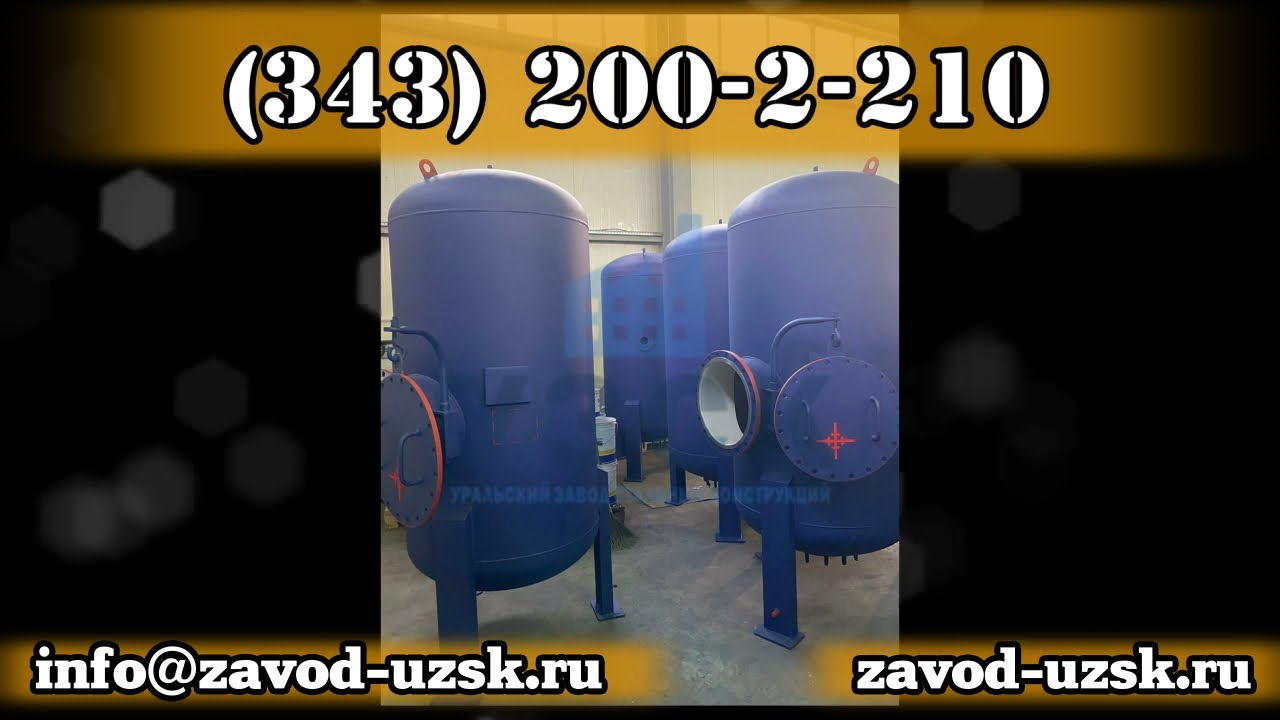

Фильтр ФИПр-1.0-0.6 — это ионитный противоточный фильтр диаметром 1 метр на давление до 0,6 МПа. Фильтр ФИПр 1.0-0.6 высоко востребован в системах химводоподготовки. Назначение: вывод солей, смягчение воды, приведение качества воды к нормативным показателям.

Встретить фильтры ФИПр можно в трубопроводных системах котельных, обеспечивающих подпитку водяных и паровых котлов, тепловых сетей и технологических процессов, связанных с очисткой воды.
