Скачать или смотреть Самодельный шлифовальный станок для инструментальных столбов - часть 2 (завершение сборки зажима)

Следующий естественный проект для меня — изготовление станка для заточки инструментальной стойки для использования на моем токарном станке Colchester Student. Мне также нужен станок для заточки фрез, поэтому возникла мысль, что, возможно, я мог бы разработать шпиндель и привод для инструментальной стойки, которые также можно было бы включить в станок для заточки фрез.
Если бы у меня было достаточно места в мастерской, я, вероятно, поискал бы станок для заточки фрез Clarkson для ремонта и вместо этого сосредоточился бы на изготовлении только станка для заточки инструментальной стойки. Учитывая все обстоятельства, разработка собственного комбинированного станка показалась мне разумным решением.
В части 2 я начинаю и продолжаю изготовление зажима, который удерживает шпиндель. Поскольку у меня нет цифрового индикатора на фрезерном станке, я использую калибровочные блоки и индикатор часового типа для точного центрирования отверстий под болты перед установкой на планшайбу для окончательной расточки до нужного размера.

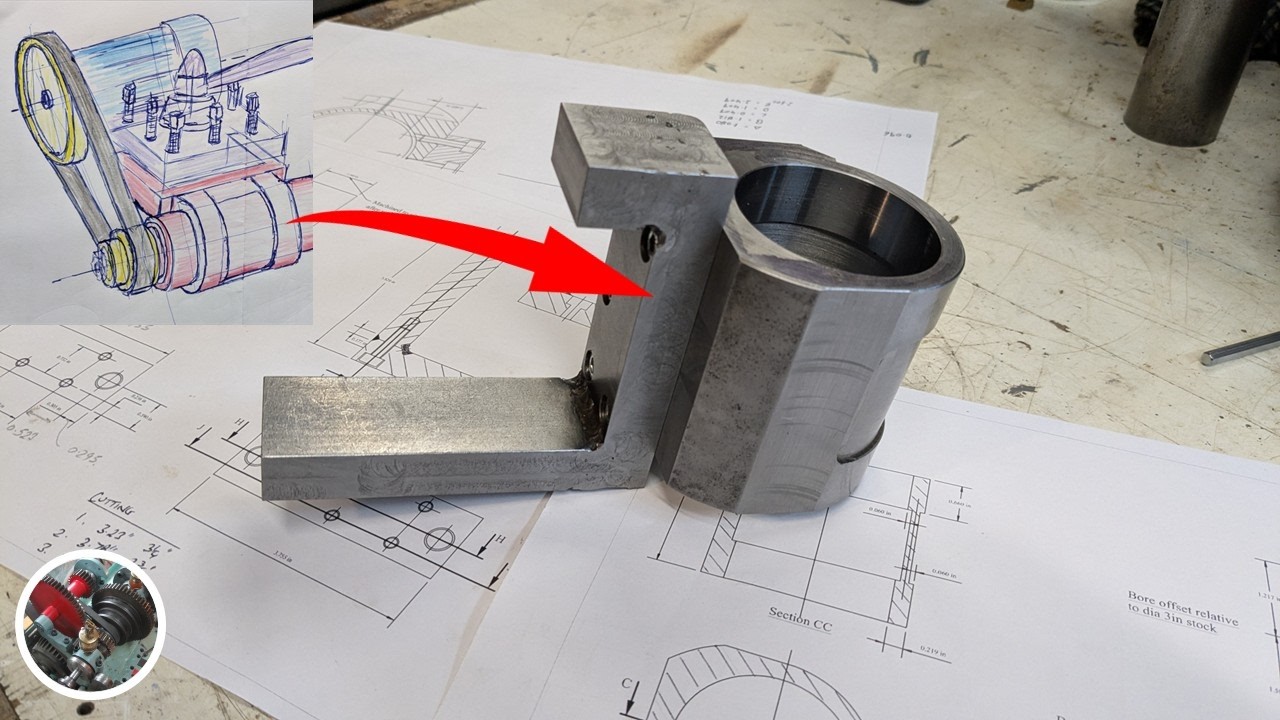

«Хомута», которая удерживает зажим в четырехсторонней инструментальной стойке токарного станка, сварена из стали 30x15 мм. Поскольку я начинающий сварщик, и мой сварочный аппарат небольшого размера, я сначала сделал пробный шов. Учитывая умеренный успех, я увеличил размер угловых швов и сварил основное изделие. Верхняя и нижняя поверхности были обработаны на фрезерном станке до окончательного размера.

00:00 Введение
00:40 Использование калибровочных блоков и индикатора DTI для сверления точных направляющих отверстий
04:52 Установка зажима на планшайбу
07:00 Настройка зажима для точной работы
09:10 Расточка зажима до окончательного размера
10:19 Расточка подреза
12:29 Обзор пробного сварного шва стали 30x15 мм
14:57 Окончательная настройка размеров хомута с помощью пробной посадки в инструментальной стойке
16:09 Обзор подготовленных секций для сварки
17:38 Прихваточная сварка соединений
18:01 Проверка на перпендикулярность
18:23 Сварка соединений без газа MIG
18:47 Обзор сваренного хомута после очистки и чертежа
20:45 Показана установка зажима на токарном станке
21:17 Следующее видео

Для получения информации о порошковой проволоке, использованной в этом видео, я рекомендую канал TimWelds и это видео:    • 6 Most Common Flux Core Welding Mistakes &...

Музыка из библиотеки YouTube: 'Lace Tablecloths' от The Mini Vandals
