Скачать или смотреть Знаете ли вы, что ваш DRO может это сделать? (Фрезеровать радиус без ЧПУ)

Существует множество способов фрезерования радиуса без станка с ЧПУ, но этот метод стал одним из моих любимых — использование встроенной функции радиуса на цифровом индикаторе (DRO). Он не требует специального крепления заготовки, и его настройка быстрая и простая.

Этот метод, по сути, разбивает радиус на ряд декартовых точек (плоскости XY, XZ или YZ), и вы просто соединяете эти точки. Это также можно сделать с помощью шаровой фрезы — например, если нам нужно настроить фрезерование в плоскости XZ или YZ.

Вы можете регулировать разрешение по мере необходимости — в данном случае я использовал шаг 0,050 (расстояние между декартовыми точками), но если бы мне нужна была более качественная обработка, я мог бы использовать 0,025 или 0,010. Если бы меня меньше волновали внешний вид и точность, я мог бы использовать большее значение, чтобы сэкономить время — чем выше разрешение, тем дольше будет работать процесс (больше точек для перемещения и больше проходов).

Вероятно, это не лучший вариант, если вам нужно изготовить детали с очень большим радиусом или большим количеством одинаковых деталей — для этого лучше подойдет поворотный индексатор со специальным приспособлением. Посмотрите это видео, если хотите увидеть это в действии:    • YES! You can make round parts on a manual ...

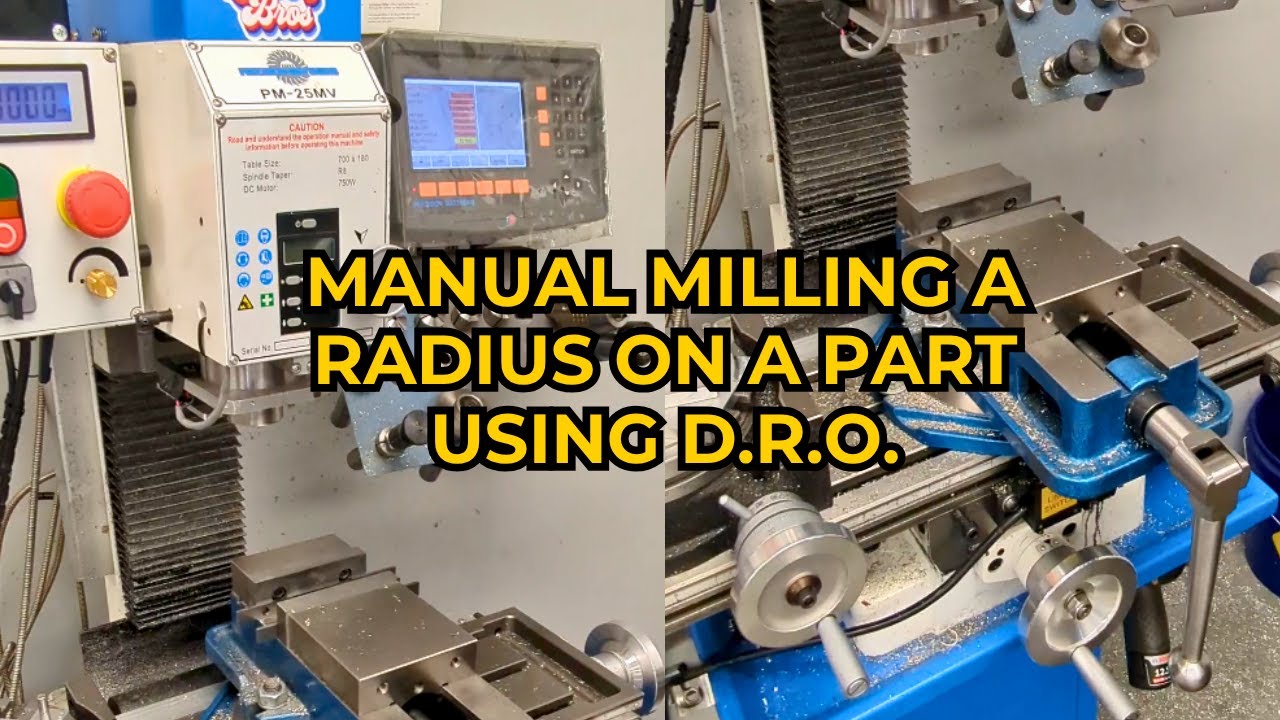

Все это сделано с помощью моего фрезерного станка Precision Matthews PM25-MV. Если у вас есть ручной фрезерный станок, но вам нужен цифровой индикатор положения (DRO), вы можете перейти по партнерской ссылке Amazon ниже. Я сам не использовал этот продукт, но я бы начал с него, если бы мне сейчас нужен был DRO с ограниченным бюджетом.

3-осевой цифровой индикатор Amazon + весы: https://amzn.to/4m7ZQ71

Если вы хотите обойтись без всего этого и просто использовать поворотный указатель, вот тот, который я купил некоторое время назад (также партнерская ссылка):

6-дюймовый поворотный указатель Amazon: https://amzn.to/4f3E2an
