Скачать или смотреть Viergelenke in ASOMmini (1/5): Die Kurbelschwinge

In dieser Videoreihe zeigen wir Ihnen die bekanntesten Varianten des planaren Viergelenks, sowie deren Eigenschaften und Besonderheiten. Diese Varianten lassen sich aus dem Satz von Grashof ableiten.

Die Grashof‘sche Bedingung für Viergelenke besagt: Das kürzeste Glied einer Viergelenkkette ist gegenüber seinen Nachbargliedern voll umlauffähig, wenn die Summe der Gliederlängen des kürzesten und längsten Gliedes kleiner ist – oder im Grenzfall gleich – als die Summe der beiden anderen Gliederlängen. Dabei kann das längste Glied im Gelenkviereck ein Nachbarglied des kürzesten sein oder diesem gegenüber liegen.

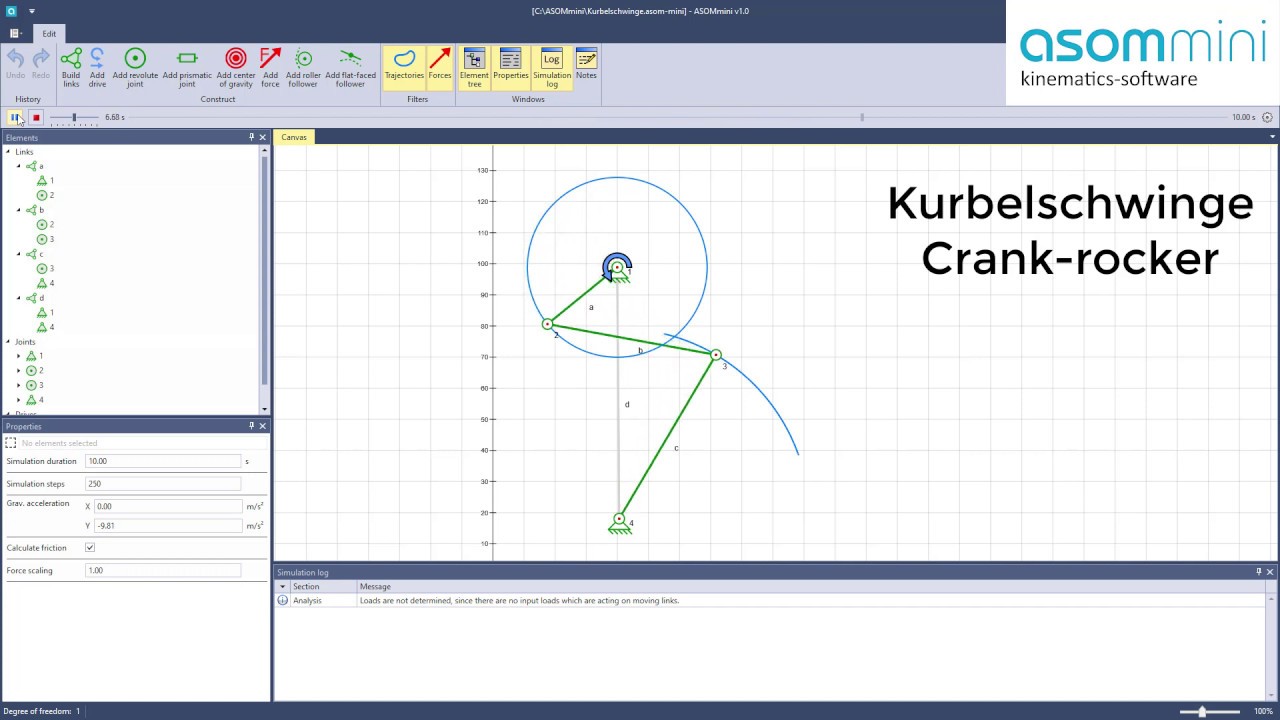

Den Start in unserer Videoreihe macht die Kurbelschwinge. Die Kurbelschwinge ist die wahrscheinlich am häufigsten verwendete Ausprägung der Viergelenkkette. Sie bezieht ihren Namen aus der Eigenschaft, dass ein Lenker eine volle Umdrehung ausführen kann (die Kurbel), während der andere nur einen begrenzten Winkelbereich überstreicht (die Schwinge).

In ASOMmini lassen sich derartige Koppelgetriebe schnell und einfach konstruieren, simulieren und kinematisch analysieren, außerdem können sie auch in Echtzeit modifiziert und optimiert werden. Das gilt auch für komplexere Anordnungen, die sich mit unserer Software ebenfalls problemlos realisieren lassen.
