Kombajny
Najprostszym i najtańszym kombajnem jest Z 643 Bolko, wymagający do obsługi oprócz kierowcy ciągnika 1–2 osoby przy stole przebierczym. Ma boczny sprzęg, izolowane gumą przenośniki odsiewające i zasobnik o pojemności 700 kg hydraulicznie opróżniany na przyczepę za pomocą siłownika. Ze względu na prosty typ oddzielacza porostu, może prawidłowo pracować na plantacjach, gdzie masa porostu nie przekracza 3–4 t/ha. Po zamontowaniu dodatkowych adapterów może służyć do zbioru buraków, marchwi i cebuli wykopanych uprzednio kopaczką. Zmodernizowany kombajn Bolko Z 643/1 jest maszyną nowocześniejszą, wyposażoną w zasobnik o pojemności 1250 kg, opróżniany napędzanym hydraulicznie przenośnikiem podłogowym za pomocą dźwigni rozdzielacza. Kombajn wymaga do współpracy ciągnika o mocy 40 KM, a po zainstalowaniu specjalnych przystawek może służyć do zbioru buraków, marchwi i cebuli wykopanej kopaczką.

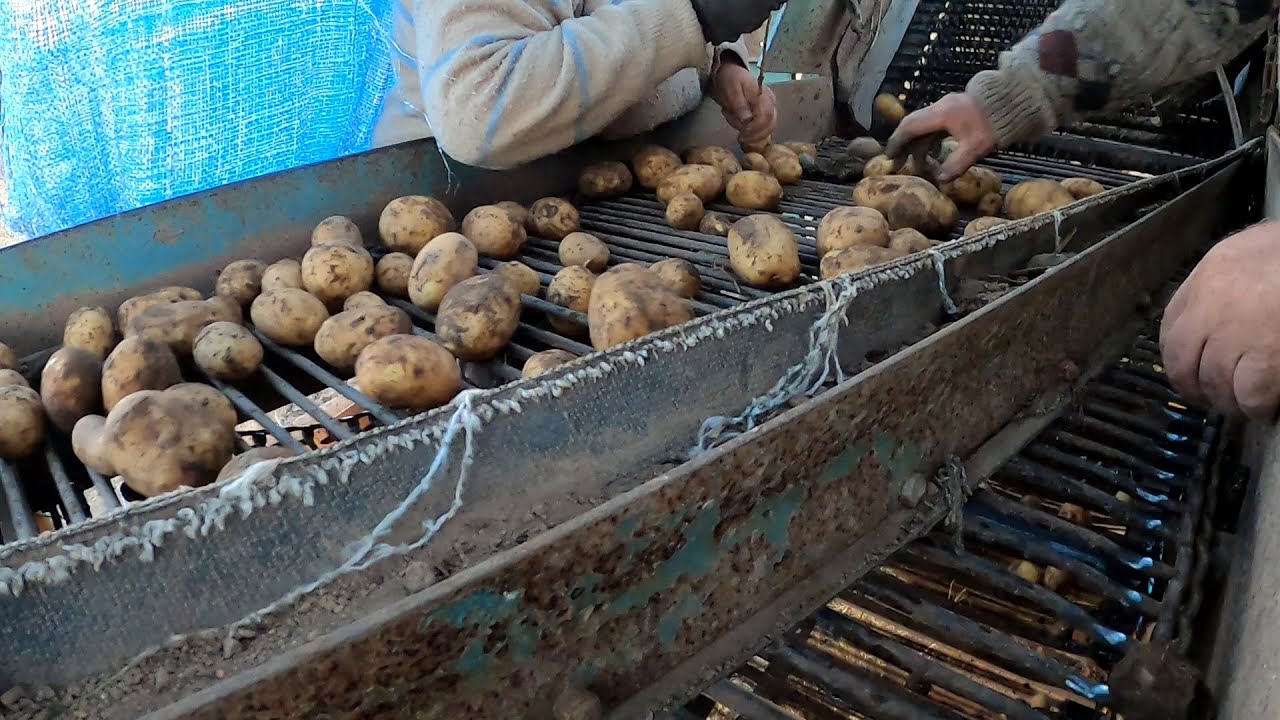

Kombajny Z 644 Anna są wyposażone w zasobniki o pojemności 1500 kg z napędzanym hydraulicznie przenośnikiem podłogowym. Mogą pracować na plantacjach o szerokości międzyrzędzi 62,5–75,0 cm i zakamienieniu do 5 t/ha oraz przy większej masie porostu. Nowsze wersje kombajnów Z 644/3 i Z 644/4 mają stałe i wymienne otuliny na prętach przenośników odsiewających, wydłużony stół przebierczy z siedziskami, zmodernizowane kroje tarczowe i dodatkowe urządzenie oczyszczające ziemniaki z zanieczyszczeń. Przy obsadzie 2–4 pracowników przy stole selekcyjnym kombajn może pracować z prędkoś-
cią 4–5 km/godz., uzyskując wydajność 0,15–0,20 ha/godz.
Nowoczesny kombajn Z 652 AKPIL o dużej wydajności ma krótkie powlekane przenośniki odsiewające, amortyzujące uszkodzenia bulw, dodatkowe urządzenia czyszczące i niewielki stół przebierczy dla 2 pracowników. Regulowany rozstaw kół jezdnych pozwala na łatwe przestawienie do wybranej rozstawy międzyrzędzi. Pojemność zasobnika na ziemniaki wynosi 3000 kg. Może pracować na plantacjach przy prędkości do 6 km/godz i szerokości międzyrzędzi 75–90 cm, uzyskując wydajność do 0,25 ha/godz.

Zmodernizowany na potrzeby większych plantacji kombajn Z 650/1 Pyra 3000, dzięki zastosowaniu nowoczesnych rozwiązań konstrukcyjnych, zbiera ziemniaki przy minimalnych uszkodzeniach mechanicznych i dokładnym oczyszczeniu z wszelkich zanieczyszczeń. Kombajn ma boczny sprzęg, umożliwiający poruszanie się ciągnika i kombajnu po wykopanym polu. Kroje tarczowe zespołu kopiącego poruszają się niezależnie od rolki kopiującej i wyorywacza oraz zabezpieczają przed wypadaniem ziemniaków. Wszystkie przenośniki odsiewające mają gumowe otuliny stałe lub wymienne. Nad przenośnikiem umieszczono trzy szeregi łopatek oczesujących oraz pasy gumowe hamujące celem oderwania się bulw od stolonów i łęcin. Staczające się ziemniaki z górki palcowej dostają się na przenośnik poprzeczny, skąd zgarniacze przekazują je na stół przebierczy, gdzie następuje ręczne oddzielanie kamieni, brył, bulw matecznych i innych zanieczyszczeń. Zanieczyszczenia i kamienie trafiają do zbiornika o pojemności 240 kg. Na stole przebierczym znajdują się 3-rzędowe tarczowe oddzielacze drobnych kamieni i resztek brył. Z oddzielaczy tarczowych ziemniaki krótkim przenośnikiem ładującym dostają się do zasobnika, który jest wyposażony w przenośnik podłogowy napędzany silnikiem hydraulicznym. Zasobnik ziemniaków o pojemności 2500 kg jest wyposażony w dwa siłowniki hydrauliczne, które umożliwiają bezstopniowe jego podnoszenie i rozładunek na środki transportowe do wysokości 3,15 m. Kombajn może pracować na plantacjach o szerokości międzyrzędzi 67,5–75,0 cm przy prędkości roboczej 4–6 km/godz. Na glebach dobrze odsiewalnych i niezakamienionych prędkość pracy może być większa. Poza kierowcą ciągnika wymaga 1–4 robotników przy stole przebierczym. Na dużych plantacjach można uzyskać wydajność eksploatacyjną 0,25 ha/godz.
