Скачать или смотреть NIMAK cubeGUN Roboterschweißzange

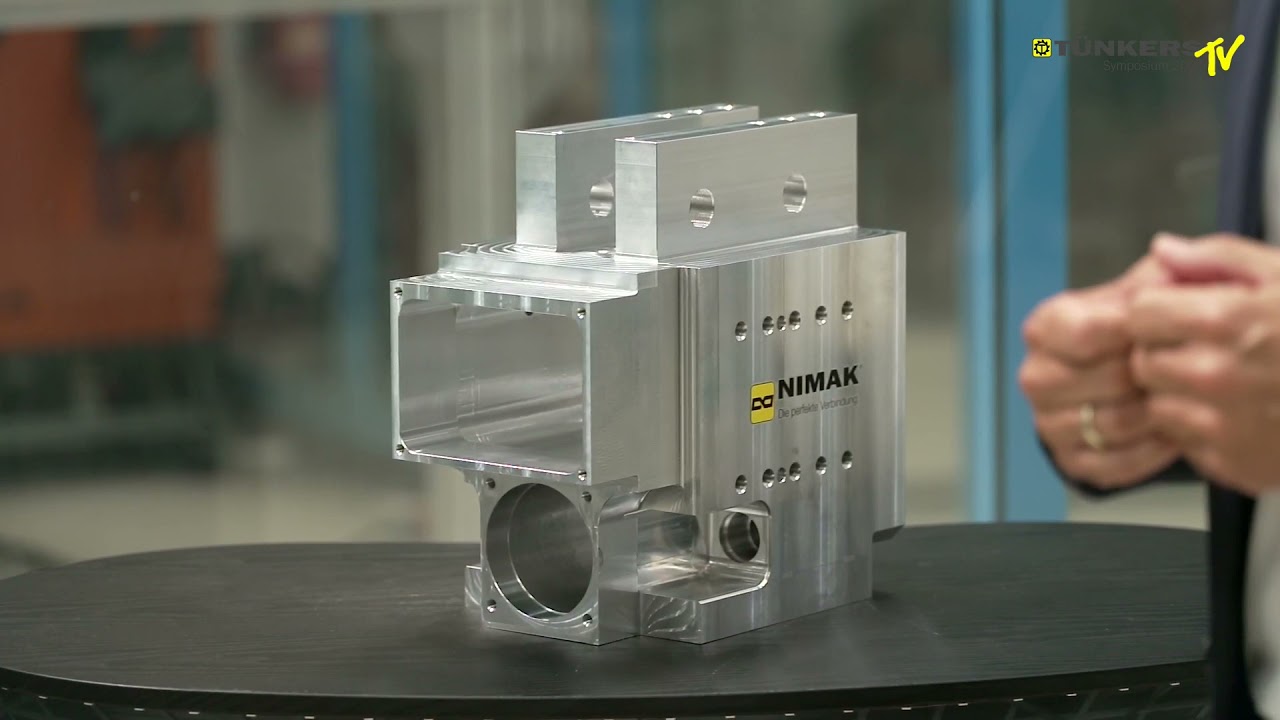

Ziel ist es, einen sehr kompakten, kleinen, leichten Grundkörper zu entwickeln, in den alle wesentlichen Komponenten für eine mobile Punktschweißeinrichtung – einer Roboterzange - integriert werden können. Hauptelement der cubeGUN ist dieser monolithische Grundkörper, der sogenannte CUBE. Ähnlich wie bei der multiframeGUN, wo sämtliche Schweißzangen auf der standardisierten, multifunktionalen Platte aufgebaut werden, ist es hier der Cube- oder Würfel, der den Grundkörper für C- und X-Zange darstellt. Der Cube wiegt nur 13 kg und ist die Grundlage für alle cubeGUN-Modelle. In diesen Würfel aus Aluminium werden die Stromquelle, die Antriebskomponenten, die Führungen und die Kühlung integriert. Das spart Gewicht, da wir auf separate Gehäuse, wie z.B. für den Trafo oder den Spindelantrieb, verzichten können. Das spart Platz und vermeidet unnötige Störkonturen.
