Petunjuk pengisian oli kompresor mesin es kristal

Peralatan yang dibutuhkan :
1. Kunci rachet
2. Pompa vacuum.
3. Manifold Gauge.
4. Kunci Inggris.
5. Oli kompresor Suniso 3 GS
6. Kunci Pas ukuran

Langkah-Langkahnya :
1.Buka tutup knop baut jalur kompresor
2.Tutup baut jalur kompresor (filter suction) ke posisi masuk penuh (memendek), Putar kunci rachet ke arah bawah.
3.Copot kabel skun bagian bawah (kode VT-109) – lingkaran putih pada gambar
4.Masuk ke mode pengoperasian Manual untuk metode Pump Down Lokal :
A. Apabila mesin es nya pendingin air (Cooling Tower)
4.1 A Tekan Pump Twr, Fan Twr kemudian tekan kompresor
B. Apabila mesin es nya pendingin udara (kondensor kipas)
4.1 Tekan Fan Cond / Cool Fan kemudian tekan kompresor
4.2 Perhatikan penunjukan jarum pada manometer (Tekanan-Barg), apabila setelah tombol kompresor di tekan dan jarum bergerak mengarah ke angka O (nol) barg, maka matikan tombol kompresor tersebut. Kemudian dilanjut mematikan tombol Fan Twr dan Pump Twr (untuk mesin pendingin air). Untuk mesin pendingin udara matikan tombol Cool Fan.
4.3 Tunggu 3 detik an..apabila jarum naik kembali dari angka nol (0) ke angka 10-20, maka
Ulangi langkah 3.1 dan 3.2 di atas sampai jarum manometer benar-benar berhenti di angka nol (jarum tidak bergerak lagi)

5. Buka drat knop tembaga jalur filter suction dengan pelan2 (akan ada angin keluar).
6. Buka drat knop tembaga jalur pengisian oli (sebelah kaca oli kompresor)
7. Pasang selang merah ke drat knop tembaga jalur pengisian oli dan satunya masukkan ke dalam kaleng yang berisi oli (Suniso 3GS).
8. Pasang selang dari manifold gauge ( jalur samping kiri – Valve biru) ke knop tembaga jalur filter suction yang sudah dibuka pada langkah no 4. (untuk warna selang bebas - diusahakan sesuai warna jalurnya(seperti gambar di bawah))
9. Pasang selang dari manifold gauge satunya ( jalur tengah) ke pompa vacuum. (untuk warna selang bebas - diusahakan sesuai warna jalurnya.
10. Buka tutup exhaust cap pada pompa vacuum & Nyalakan pompa vacuum.
11. Buka valve biru pada manifold gauge (putar ke kiri – perhatikan gambar panah merah di bawah)

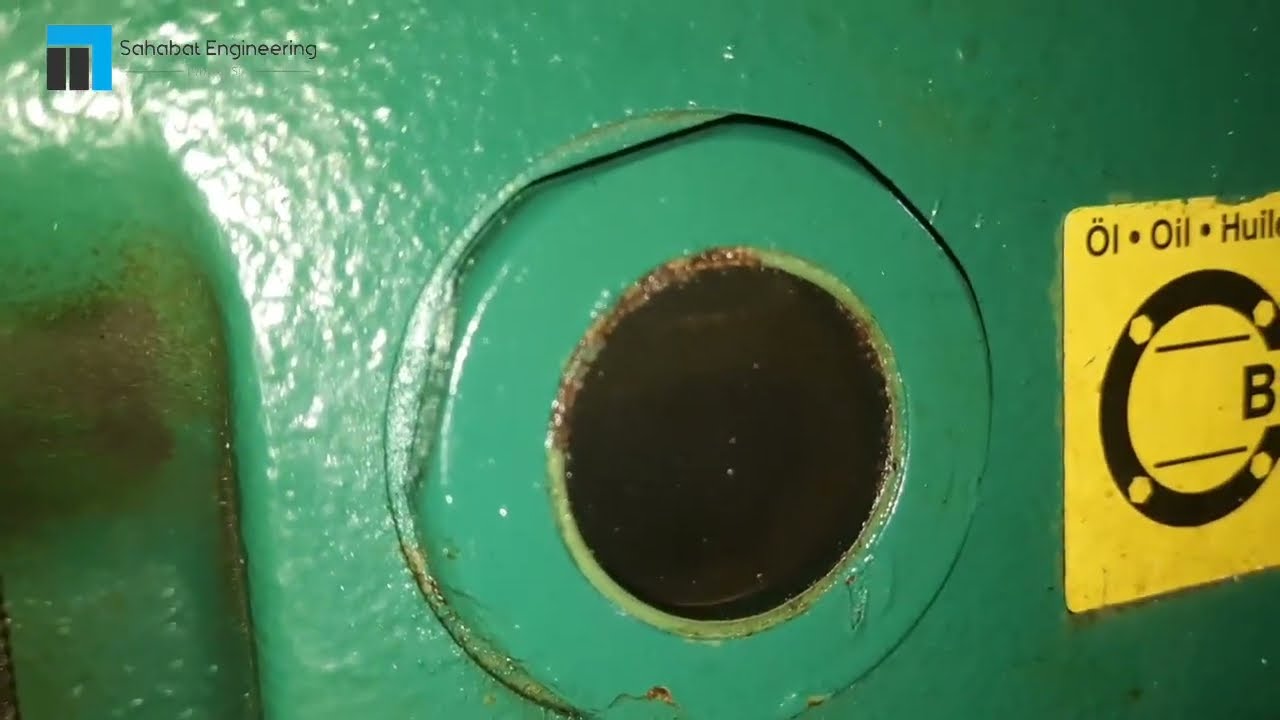

12. Apabila pompa vacuum sudah bekerja, maka perhatikan sight glass (kaca) pada kompresor. Oli dari kaleng akan terhisap dari selang masuk ke dalam kompresor.
