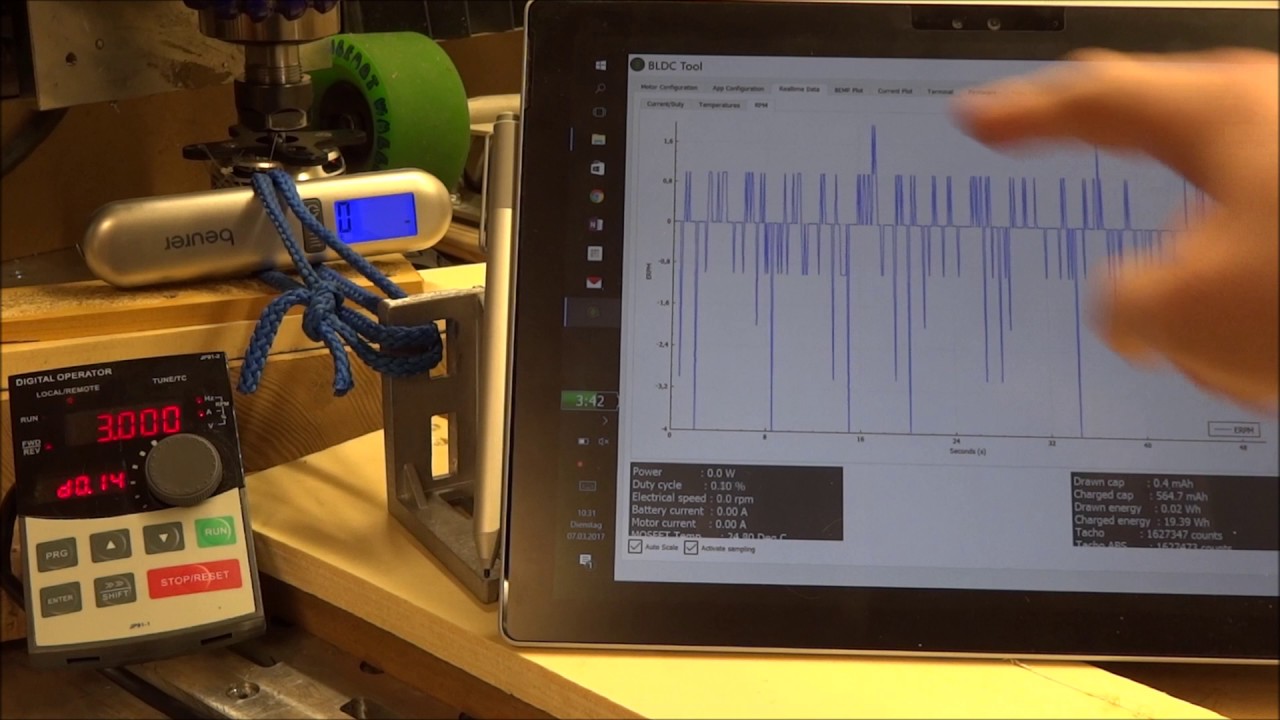

Скачать или смотреть 2,2kW Chinaspindel Drehmoment, Drehzahl und co

In diesem Video geht es weniger ums Fräsen aber umso mehr um die Frässpindel.

Hier mal noch die Parameter des Powtran PI9130.
Die Grundeinstellung habe ich nach der Anleitung vom Heini vorgenommen. Die ist hier zu finden.

http://www.mandl.it/downloads/

Die von mir geänderten Einstellungen sind folgende. Bitte beachtet, dass diese Einstellungen durchaus von der verwendeten Spindel abhängen können. Aber als Richtwert sind diese Werte sicher zu gebrauchen:

F4.02 Torque boost cut-off frequenzy: Habe ich jetzt auf 200Hz gestellt. Damit ist der Torque boost auch noch aktiv wenn ich meinen 20mm WSP Fräser nutze. Die Frequenz würde ich aber auch nicht unbedingt über 200Hz einstellen. Da sollte die Spindel dann eh schon ihr Nennmoment entwickeln.

-F4.09 Slip compensation coefficient: Hier habe ich 1,8% eingestellt. Nach dem Video habe ich auch ein paar Bohrungen auf der CNC gemacht. Das ging mit den geänderten Einstellungen deutlich entspannter. Die Drehzahl ist nicht hörbar eingebrochen und hat auch nicht übergeschwungen.

-F8.03 Motor overload protection gain: Hier habe ich 0,5 eingestellt. Eine absolute Sicherheit hat man damit natürlich nicht. Meine Spindel schaltet damit bei ca. 90% vom Nennstrom längerfristig ab und bei 100% und mehr vom Nennstrom zügig.
