Здравствуйте и доброго дня всем друзьям и подписчикам канала
coil_magnet
Сегодняшнее видео посвящено намотке электродвигателя 0-100 мощностью 200 кВт, 1500 об/мин, производства SIEMENS.

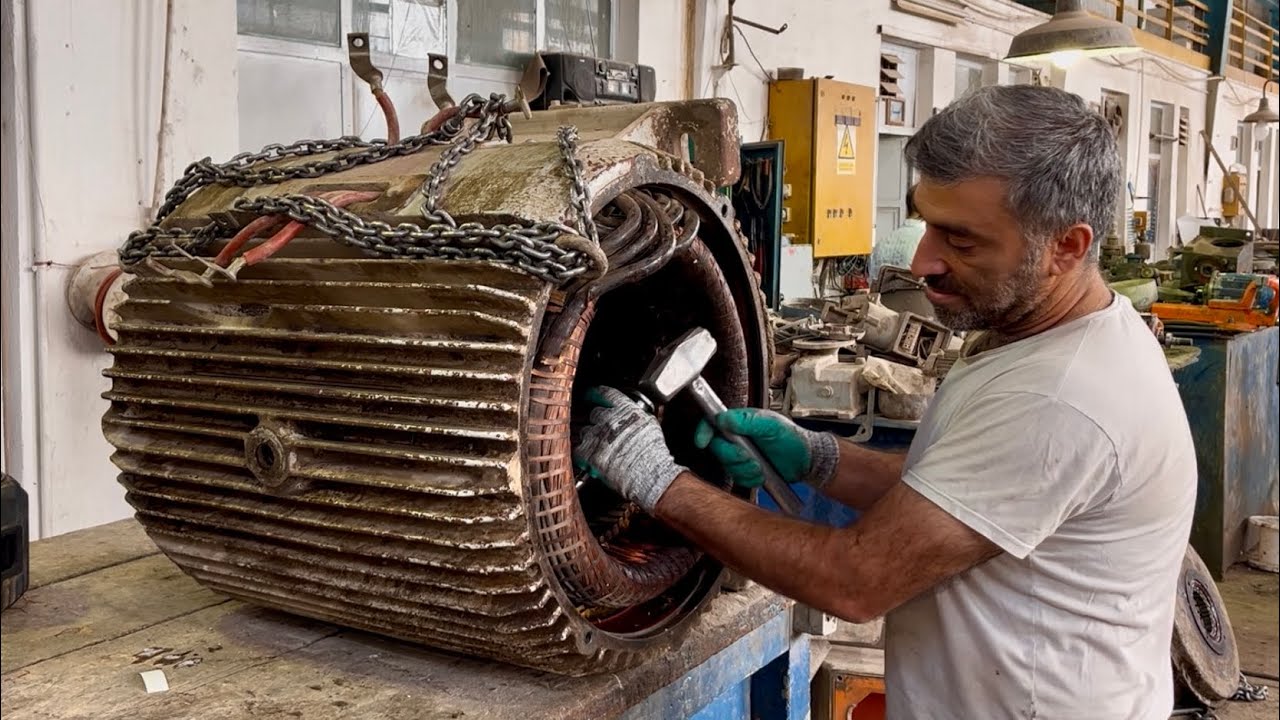

На первом этапе необходимо удалить поврежденные провода из пазов статора. Затем тщательно осмотреть внутреннюю часть пазов статора, чтобы убедиться, что внутри ничего не осталось, и полностью очистить статор электродвигателя. Теперь пришло время повторно изолировать пазы статора, для чего мы использовали бумагу NUMEX толщиной 0,35 мм.
Затем мы приступили к намотке катушек электродвигателя, размер используемых проводов следующий.

Далее катушки вставляются в пазы статора в определенном порядке.

После этого наступает очередь соединения катушек друг с другом, которые в этом электродвигателе соединены параллельно.

Наконец, вы можете увидеть намотку катушек.


Здесь мы представляем вам информацию об обмотке этого электродвигателя.

Количество витков: 24.

Вес каждой обмотки: 4 кг.

Общий вес используемой проволоки: 96 кг.

Размер используемой эмалированной проволоки: 10*1,4 мм.

Количество витков каждой обмотки: 5.

Тип параллельной обмотки.

Количество пазов статора: 72.

Тип используемой изоляционной бумаги: NUMEX 0,35 мм.

00:00 Удаление поврежденных проводов изнутри.
Пазы статора.

11:14 Очистка статора электродвигателя.
16:29 Повторная изоляция пазов статора.

22:44 Намотка обмоток. Электродвигатель
24:04 Вставка катушек в пазы электродвигателя
42:22 Заправка катушек электродвигателя
47:02 Соединение катушек электродвигателя (заголовок)
50:45 Пайка соединений
52:14 Изоляция соединений электродвигателя
54:07 Заправка катушек электродвигателя
