Скачать или смотреть все об электродвигателях || перемотка электродвигателя мощностью 30 кВт, 1500 об/мин.

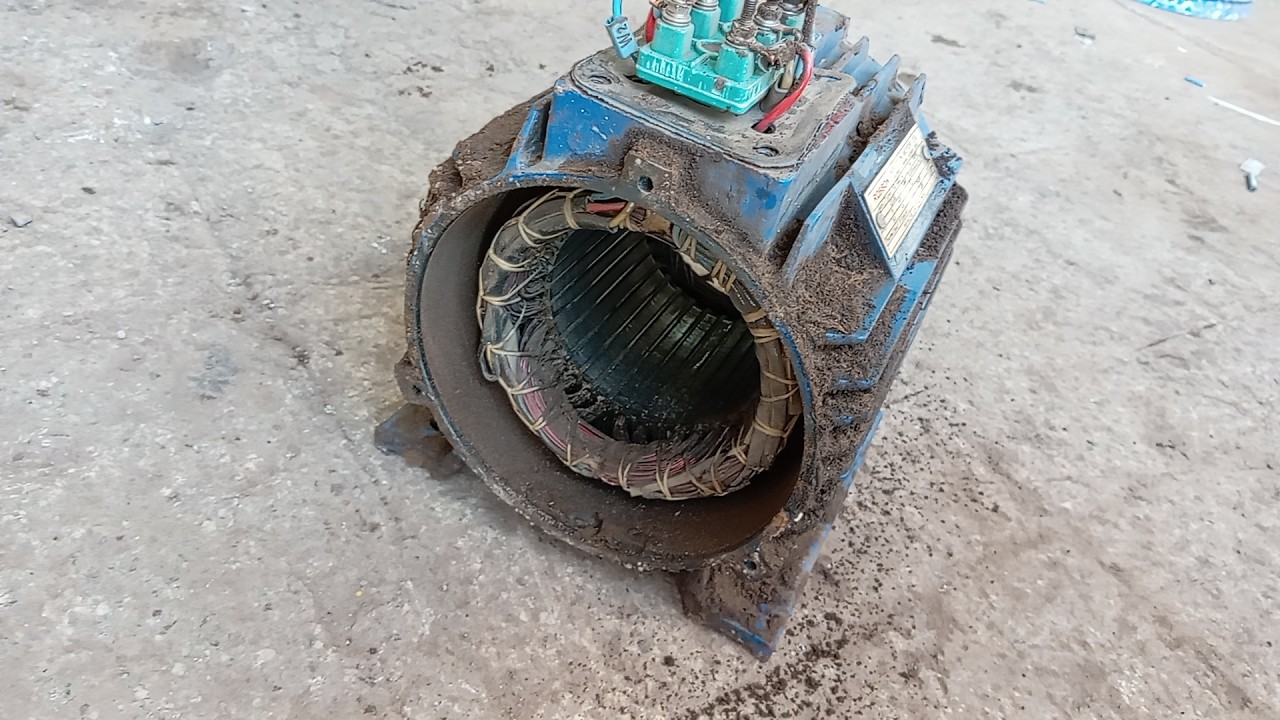

Привет всем подписчикам канала Coil_magnet. Сегодня к вашим услугам очередное видео, посвященное пошаговой обмотке электродвигателя мощностью 30 кВт 1500 об/мин. Ниже мы предоставим вам ключевую информацию о процессе намотки этого электродвигателя:
Напряжение двигателя: 380 В
Ток двигателя: 60А
Количество слотов для двигателей: 48
Тип изоляционной бумаги: NUMEX 0,25 мм, используется для изоляции пазов статора.
Количество катушек двигателя: 12
Провода, используемые для намотки: 3 провода диаметром 1 мм + 1 провод диаметром 1,06 мм.
Шаг обмотки: 1-10/1-12
Тип подключения катушки: Последовательное – параллельное
Мы надеемся, что это видео заинтересует вас и окажется для вас полезным. Вы можете поддержать нас, поставив лайк и оставив комментарий, чтобы мы могли создавать для вас более качественные и полные видео.
00:00 – Снятие неисправных проводов статора.
08:45 - Переизоляция статора
10:58 - Намотка катушек
13:50 - Расстановка катушек
30:52 - Связывание катушек
36:28 - Выполнение соединений между катушками
44:04 - Пайка соединений катушки
45:25 - Окончательная вязка катушек.
